1.Εισαγωγή

Αυτή η συσκευή είναι ένας υψηλής απόδοσης UHD HDMI matrix switcher με 8x HDMI εισόδους και 9x HDMI εξόδους.

και εξωτερική 3.5mm LR εισροή ήχου μπορεί να εισαχθεί σε αντίστοιχη ροή εισόδου HDMI.

για το IN1-4 και το OUT1-4

2Βασικά χαρακτηριστικά

• Υποστήριξη HDMI 2.0/HDCP 2.2
• Υποστήριξη HDMI audio extract
• Υποστήριξη εξωτερικής εισαγωγής ήχου LR σε ροή HDMI
• Μητρώο IR υποστήριξης (μόνο IN1-4 και OUT1-4)
• Υποστήριξη της διαχείρισης του EDID
• Τύπος δοκιμής υποστήριξης
• Υποστήριξη 4K-HANDLE (4K/1080P) για να ταιριάζει με διαφορετικό οθόνο
• Προσωπικό πάνελ, τηλεχειριστή, RS232, έλεγχο Ethernet/Web.
• 6x6 8k 8x8 HDMI Matrix Switcher HDMI Matrix 18GBPS.

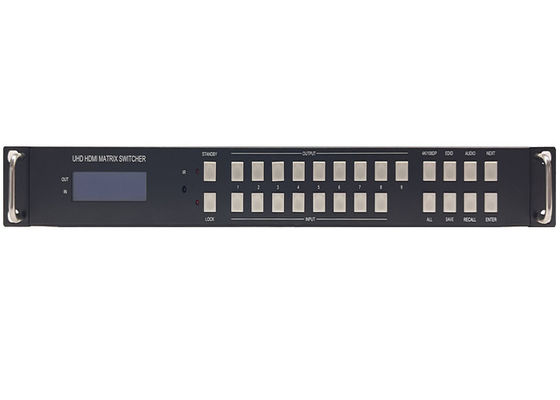

2Προσωρινό πίνακα

• Πατήστε STANDBY και κρατήστε το για 3 δευτερόλεπτα, ώστε ο διακόπτης να εισέλθει ή να αποχωρήσει από την κατάσταση αναμονής.
• Πατήστε LOCK και κρατήστε για 3 δευτερόλεπτα για να κλειδώσετε ή να ξεκλειδώσετε τα μπροστινά κουμπιά.
• Πατήστε ΠΑΡΑΓΜΑΤΗ n + ΠΑΡΑΓΜΑΤΗ m + ENTER

• Μεταστρέψτε την είσοδο m στη έξοδο n

• Πατήστε ALL + INPUT m + ENTER

• Μεταστρέψτε την είσοδο m σε όλες τις εξόδους

• Πατήστε το κουμπί SAVE + OUTPUT n

• Αποθηκεύστε την τρέχουσα σκηνή δρομολόγησης ως σκηνή n.

  Ο μέγιστος διαθέσιμος αριθμός σκηνών είναι 8.

• Πατήστε AUDIO + INPUT m + NEXT + ENTER

• Διαμορφώστε την επιλογή ήχου για INPUT m

  Επιλογή ήχου για κάθε πύλη εισόδου ως εξής:

  Λ/Ρ, ενσωματωμένο

  Παρακαλείσθε να ανατρέξετε στην περιγραφή του οπίσθιου πάνελ για λεπτομερή επιλογή ήχου.

•

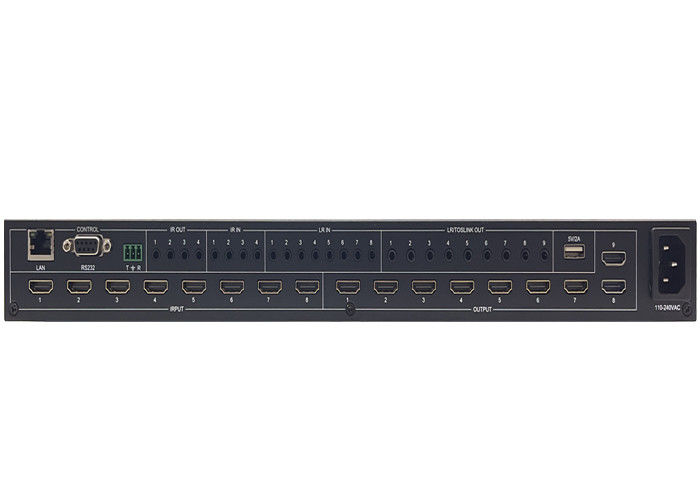

3Οπίσθια επιφάνεια

• LAN ((10M/100M), RS232 (DB9 και Phoenix connector) χρησιμοποιούνται για έλεγχο PC
• Η πύλη εισόδου αναλογικού ήχου 3,5 mm συνδέεται με την αντίστοιχη πύλη εισόδου HDMI.

Εάν η πηγή ήχου HDMI 1 επιλέγεται με L/R, τότε αναλογικό AUDIO IN LR1 (με φ3.5mm jack)

θα επιλεγεί για να αντικαταστήσει το ενσωματωμένο ήχο της ροής δεδομένων εισόδου HDMI 1.

ηχοπηγή επιλέγεται με ενσωματωμένο, στη συνέχεια θα χρησιμοποιήσει την αρχική ενσωματωμένη ήχο της εισόδου

Αν η είσοδος είναι σήμα DVI, ανεξάρτητα από το πώς έχει ρυθμιστεί,

Το σύστημα θα λάβει εξωτερική αναλογική είσοδο ήχου.

4Διάγραμμα σύνδεσης για6x6 8k 8x8

Hdmi Matrix Switcher Hdmi Matrix 18gbps:
