Λεπτομέρειες:
|
| Τηλεοπτικό ψήφισμα: | Μέχρι το 4K2K@50/60Hz (4:4:4) | Διάστημα χρώματος: | RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
|---|---|---|---|
| Βάθος χρώματος: | οκτάμπιτος, 10 μπιτ, 12 μπιτ | Λιμένες εισαγωγής: | 8×HDMI απόσπασμα τύπων Α [θηλυκό 19-καρφιτσών] 1×IR [3.5mm ο στερεοφωνικός μίνι-Jack] |
| Λιμένες παραγωγής: | 8×HDMI ακουστικός (RCA) 8×L/R ήχος τύπων Α [θηλυκό 19-καρφιτσών] 8×Coax [3.5mm ο στερεοφωνικός μίνι- | Χρόνος εξουσιοδότησης: | 1 έτος |
| Επισημαίνω: | Switcher μητρών 8x8 HDMI,Switcher μητρών 18Gbps HDMI,τηλεοπτικός Switcher 8x8 HDMI |
||

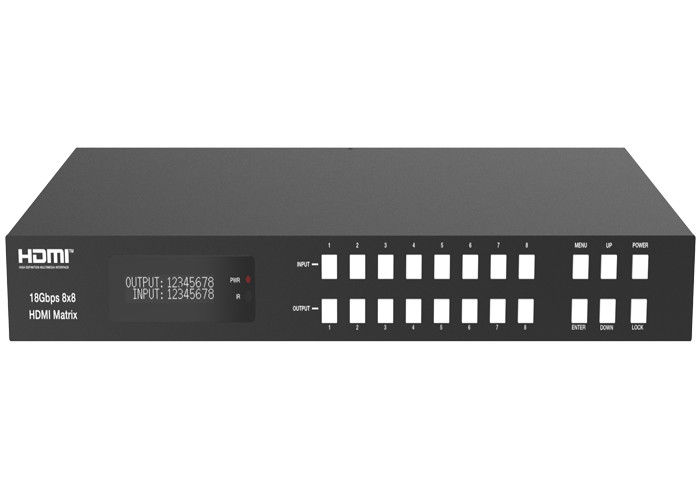

Switcher μητρών λειτουργίας 18Gbps 8x8 HDMI ARC με την περίφραξη μετάλλων
μήτρα 18Gbps 8x8 HDMI με τη λειτουργία ARC
1. Εισαγωγή
Η λειτουργία ARC παραγωγής HDMI επιτρέπεται, ο ήχος ARC από τις συσκευές επίδειξης HDMI θα εξαχθεί στην ομοαξονική ακουστική παραγωγή. Κάθε παραγωγή HDMI αυτής της μήτρας 8x8 HDMI υποστηρίζει 4K2K σε 1080P downscaler ανεξάρτητα. Ο έλεγχος είναι μέσω του μετώπου - κουμπιά επιτροπής, IR μακρινό, rs-232, τοπικό LAN και Ιστός GUI.
2. Χαρακτηριστικά γνωρίσματα
1. HDMI 2.0b, HDCP 2,2 και HDCP 1,4 υποχωρητικό
2. Τηλεοπτικό ψήφισμα μέχρι το 4K2K@60Hz (YUV 4:4:4) σχετικά με όλους τους λιμένες HDMI
3. Τηλεοπτικό εύρος ζώνης υποστήριξης 18Gbps
4. Το όραμα Dolby, HDR10+ και HLG υποστηρίζονται.
5. Υποστήριξη 4K->1080P κάτω από το μετρητή για κάθε λιμένα παραγωγής
3.Package περιεχόμενο
①1 Χ 18Gbps μήτρα 8 X 8 HDMI
②1 προσαρμοστής δύναμης Χ 12V/5A
③1 Χ IR μακρινό
④1 καλώδιο δεκτών Χ IR (1,5 μέτρα)
⑤τμηματικό καλώδιο 1 X rs-232 (1,5 μέτρα, αρσενικό στο θηλυκό κεφάλι)
⑥να τοποθετήσει 2 Χ αυτί
⑦1 εγχειρίδιο χρηστών Χ
4. Προδιαγραφές
|
Τεχνικός |
|||
|
Συμμόρφωση HDMI |
HDMI 2.0b |
||
|
Συμμόρφωση HDCP |
HDCP 2,2 και HDCP 1,4 |
||
|
Τηλεοπτικό εύρος ζώνης |
18Gbps |
||
|
Τηλεοπτικό ψήφισμα |
Μέχρι το 4K2K@50/60Hz (4:4:4) |
||
|
Διάστημα χρώματος |
RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
||
|
Βάθος χρώματος |
οκτάμπιτος, 10 μπιτ, 12 μπιτ |
||
|
Ακουστικά σχήματα HDMI (διασχίστε) |
LPCM 2/5.1/7.1, Dolby ψηφιακό, DTS 5,1, Dolby Digital+, Dolby TrueHD, dts-HD κύριος ήχος, Atmos Dolby, DTS: Χ |
||
|
Πείστε τα ακουστικά σχήματα |
LPCM 2,0, Dolby ψηφιακό/συν, DTS 5,1 |
||
|
L/R ακουστικά σχήματα |
PCM2.0 |
||
|
Σχήματα HDR |
HDR10, HDR10+, όραμα Dolby, HLG |
||
|
Προστασία ESD |
Πρότυπο ανθρώπινου σώματος: ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
||
|

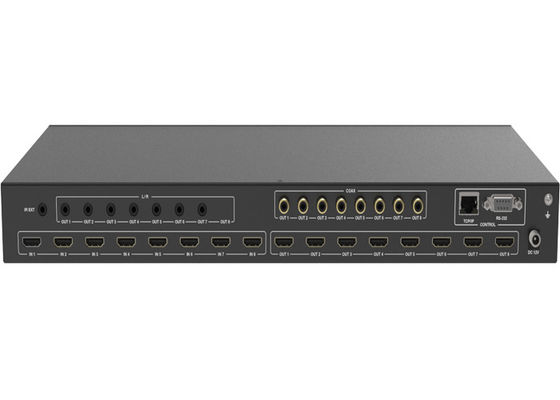

Σύνδεση |
|||
|
Λιμένες εισαγωγής |
8×HDMI απόσπασμα τύπων Α [θηλυκό 19-καρφιτσών] 1×IR [3.5mm ο στερεοφωνικός μίνι-Jack] |
||
|
Λιμένες παραγωγής |
8×HDMI ήχος τύπων Α [θηλυκό 19-καρφιτσών] 8×Coax (RCA) 8×L/R ήχος [3.5mm ο στερεοφωνικός μίνι-Jack] |
||
|
Λιμένες ελέγχου |
1×TCP/IP [RJ45] 1×RS-232 [δ-υποβρύχιο 9] |
||
|
Μηχανικός |
|||
|
Κατοικία |
Περίφραξη μετάλλων |
||
|
Χρώμα |
Μαύρος |
||
|
Διαστάσεις |
440mm (W)×200mm (D)×44.5mm (η) |
||
|
Βάρος |
2.8kg |
||
|
Παροχή ηλεκτρικού ρεύματος |
Εισαγωγή: Εναλλασσόμενο ρεύμα 100 - 240V 50/60Hz Παραγωγή: Συνεχές ρεύμα 12V/5A (πρότυπα US/EU, CE/FCC/UL επικυρωμένο) |
||
|
Κατανάλωση ισχύος |
43W |
||
|
Λειτουργούσα θερμοκρασία |
-10°C ~ 45°C/14°F ~ 113°F |
||
|
Θερμοκρασία αποθήκευσης |
-20°C ~ 60°C/-4°F ~ 140°F |
||
|
Σχετική υγρασία |
20~90% RH (non-condensing) |
||
|
Ψήφισμα/μήκος καλωδίων |
4K60 - Πόδια/μετρητές |
4K30 - Πόδια/μετρητές |
1080P60 - Πόδια/μετρητές |
|
HDMI/ΈΞΩ |
16ft/5M |
32ft/10M |
50ft/15M |
|
Η χρήση «ασφάλιστρο του καλωδίου υψηλής ταχύτητας HDMI» συστήνεται ιδιαίτερα. |
|||
5. Παράδειγμα εφαρμογής
