Λεπτομέρειες:
|
| HDCP υποχωρητικό: | HDCP 2,2/1.x | Τηλεοπτικό εύρος ζώνης: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Ακουστικά σχήματα HDMI: | LPCM 7.1CH, Dolby TrueHD, και κύριος ήχος dts-HD |
| Εισαγωγές: | 4×HDMI παράθυρο 1×Micro USB δεκτών τύπων Α [θηλυκό 19-καρφιτσών] 1×IR | Αποτελέσματα: | 4×HDMI τύπος Α [θηλυκό 19-καρφιτσών] |
| Κατοικία: | Περίφραξη μετάλλων | Χρώμα: | Μαύρος |
| Διαστάσεις: | 220mm (W) ×205mm (D) ×19mm (Χ) | Βάρος: | 535g |
| Παροχή ηλεκτρικού ρεύματος: | Εισαγωγή: Παραγωγή AC100~240V 50/60Hz: Συνεχές ρεύμα 12V/2.5A (πρότυπα US/EU, CE/FCC/UL επικυρωμένο) | Power Consumption: | 11.04W |
| Λειτουργούσα θερμοκρασία: | 0°C ~ 40°C/32°F ~ 104°F | Θερμοκρασία αποθήκευσης: | -20°C ~ 60°C/-4°F ~ 140°F |
| Σχετική υγρασία: | 20~90% RH (non-condensing) | ||
| Επισημαίνω: | 4x4 τηλεοπτικός Switcher,Switcher 18Gbps 4k HDMI,τηλεοπτικός Switcher 594MHz 4x4 |
||

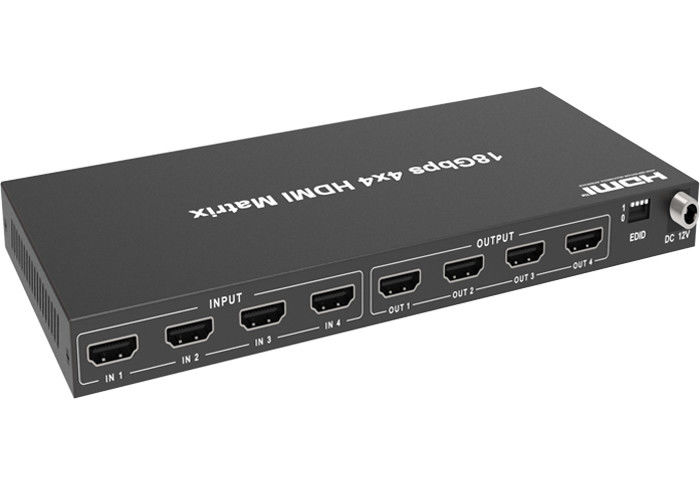

τηλεοπτικός 4x4 Switcher μητρών 18Gbps 4k Hdmi
594MHz 18Gbps 4k HDMI HDCP 2,2 Switcher 4x4 τηλεοπτική περίφραξη μετάλλων
1. Εισαγωγή
Η μήτρα 4x4 HDMI υποστηρίζει τη μετάδοση του τηλεοπτικού σήματος (μέχρι το 4K2K@60Hz YCbCr 4:4:4) με τον πολυδιαυλικό ψηφιακό ήχο από μέχρι τέσσερα
υψηλές πηγές καθορισμού σε μέχρι τέσσερα αποτελέσματα HDMI. Κάθε παραγωγή υποστηρίζει downscaler τη λειτουργία. Μπορεί να επιδείξει την ίδια ή διαφορετική οθόνη σε τέσσερις επιδείξεις (ο χρήστης μπορεί να επιλέξει την οθόνη επίδειξης για οποιαδήποτε πηγή σημάτων). Επίσης, το προϊόν έχει τον τρόπο διανομής και τον τρόπο μετατροπής.
2. Χαρακτηριστικά γνωρίσματα
☆ HDCP 2,2 υποχωρητικό
☆ Μέχρι το 4K2K@60Hz με 24bit RGB/YCbCr 4:4:4
☆ HDR, HDR10, HDR10+, πέρασμα οράματος Dolby
☆ Υποστήριξη LPCM 7.1CH, Dolby TrueHD, και κύριος ήχος dts-HD
☆ Υποστήριξη 4K - > 1080P Downscaler
☆ Προηγμένη υποστήριξη διαχείριση EDID
☆ Εύκαμπτος έλεγχος μέσω του τηλεχειρισμού επιτροπής ή IR
3. Περιεχόμενο συσκευασίας
①μήτρα 1× 4×4 HDMI
②Προσαρμοστής δύναμης 1× 12V/2.5A
③1× τηλεχειρισμός IR μητρών
④1× εγχειρίδιο χρηστών
⑤2× τοποθετώντας αυτιά
4.Operation έλεγχοι και λειτουργίες
Μέτωπο - επιτροπή
|
Αριθ. |
Όνομα |
Περιγραφή λειτουργίας |
|
1 |
Οθόνη OLED |
Θέση μετατροπής μητρών επίδειξης, εισόδου-εξόδου λιμένας, EDID, Baud ποσοστό, διεύθυνση IP. |
|
2 |
Οδηγήσεις δύναμης |
Η θέληση των οδηγήσεων φωτίζει σε πράσινο όταν συνδέεται το προϊόν με την παροχή ηλεκτρικού ρεύματος, και το κόκκινο όταν είναι το προϊόν στην εφεδρεία. |
|
3 |
Εισόδου-εξόδου κουμπιά |
Πρέπει να πιέσετε ένα κουμπί παραγωγής (1~8) αρχικά και έπειτα να πιέσει ένα κουμπί εισαγωγής (1~8) για να επιλέξετε την αντιστοιχία πηγή εισαγωγής για το λιμένα παραγωγής. |
|
4 |
ΟΙ ΕΠΙΛΟΓΕΣ/ΕΙΣΑΓΟΝΤΑΙ / ΕΠΑΝΩ στο /DOWN |
①Έλεγχος EDID: Στην αρχική οθόνη επίδειξης OLED, Τύπος Κουμπί «ΕΠΙΛΟΓΩΝ» για να εισαγάγει την κρατική διεπαφή μετατροπής μητρών, κατόπιν κουμπί Τύπου «UP/DOWN» για να ελέγξει τις τρέχουσες πληροφορίες EDID κάθε λιμένα εισαγωγής HDMI. ②EDID που θέτει: Στην αρχική οθόνη επίδειξης OLED, Τύπος Κουμπί «ΕΠΙΛΟΓΩΝ» για να εισαγάγει τη διεπαφή ρύθμισης EDID, Τύπος Κουμπί «UP/DOWN» για να επιλέξει το απαραίτητο EDID, και να πιέσει το «ENTER» κουμπί. Ένα γρήγορο «αντίγραφο στην εισαγωγή: » θα εμφανιστεί. Κατόπιν πιέστε το κουμπί «UP/DOWN» για να επιλέξετε το λιμένα εισαγωγής που πρέπει να θέσετε, και να πιέσετε «ENTER» το κουμπί για να επιβεβαιώσετε πάλι. ③Baud ποσοστό που θέτει: Στην αρχική οθόνη επίδειξης OLED, πιέστε το κουμπί «ΕΠΙΛΟΓΩΝ» για να εισαγάγετε τη Baud διεπαφή ποσοστού, και πιέστε το κουμπί «UP/DOWN» για να επιλέξετε το απαραίτητο Baud ποσοστό, πιέστε τελικά το «ENTER» κουμπί για να επιβεβαιώσετε τη ρύθμιση. ④Έλεγχος διευθύνσεων IP: Στην αρχική οθόνη επίδειξης OLED, πιέστε το κουμπί «ΕΠΙΛΟΓΏΝ» για να εισαγάγετε τη διεπαφή IP, κατόπιν Τύπος Κουμπί «UP/DOWN» για να ελέγξει την τρέχουσα διεύθυνση IP. Η συμπίεση του κουμπιού «ΕΠΙΛΟΓΩΝ» πάλι θα επιστρέψει στην αρχική θέση επίδειξης OLED. |
|
5 |
Κουμπί ΔΥΝΑΜΗΣ |
Μακρύς Τύπος το κουμπί ΔΥΝΑΜΗΣ για 3 δευτερόλεπτα για να εισαγάγουν εφεδρικός τρόπος, έπειτα κοντός Τύπος αυτό ξυπνήστε στη συσκευή. |
|
6 |
Παράθυρο IR |
Το παράθυρο δεκτών IR, αυτό λαμβάνει μόνο το μακρινό σήμα IR από αυτό το προϊόν. |
|
7 |
Κουμπί ΚΛΕΙΔΑΡΙΩΝ |
Κοντός Τύπος το κουμπί ΚΛΕΙΔΑΡΙΩΝ για να κλειδώσει το μέτωπο - κουμπιά επιτροπής (εκτός από το κουμπί δύναμης) Τύπος αυτό για να ξεκλειδώσει πάλι. |
Οπίσθια επιτροπή
|
Αριθ. |
Όνομα |
Περιγραφή λειτουργίας |
|
1 |
ΑΠΌΣΠΑΣΜΑ IR |
Εάν το παράθυρο δεκτών IR της μονάδας εμποδίζεται ή η μονάδα εγκαθίσταται σε μια κλειστή περιοχή από την υπέρυθρη γραμμή θέας, το καλώδιο δεκτών IR μπορεί να παρεμβληθεί στο λιμένα «αποσπάσματος IR» για να λάβει το μακρινό σήμα IR. |
|
2 |
L/R ΕΞΩ (1-8) |
Ο αναλογικός ακουστικός λιμένας παραγωγής, συνδέει με έναν ενισχυτή ή έναν ομιλητή μέσω ενός 3.5mm ακουστικού καλωδίου. |
|
3 |
ΠΕΙΣΤΕ ΕΞΩ (1-8) |
Ο ομοαξονικός ακουστικός λιμένας παραγωγής, συνδέει με την ακουστική συσκευή παραγωγής όπως ο ακουστικός ενισχυτής μέσω ενός ομοαξονικού καλωδίου. |
|
4 |
TCP/IP λιμένας |
TCP/IP ο λιμένας ελέγχου, συνδέει με το PC ή το δρομολογητή με ένα καλώδιο RJ45. |
|
5 |
Rs-232 λιμένας |
Συνδέστε με ένα PC ή ένα σύστημα ελέγχου από D-Sub 9 το καλώδιο καρφιτσών για να διαβιβάσετε την εντολή rs-232. |
|
6 |
GND |
Συνδέστε την κατοικία με το έδαφος. |
|
7 |
Λιμένες ΕΙΣΑΓΩΓΗΣ (1-8) |
Οι λιμένες εισαγωγής HDMI, συνδέουν με τη συσκευή πηγής HDMI όπως DVD ή ο μετασχηματιστής με ένα καλώδιο HDMI. |
|
8 |
Λιμένες ΠΑΡΑΓΩΓΗΣ (1-8) |
Οι λιμένες παραγωγής HDMI, συνδέουν με τη συσκευή επίδειξης HDMI όπως η TV ή το όργανο ελέγχου με ένα καλώδιο HDMI. |
|
9 |
Συνεχές ρεύμα 12V |
Συνδέστε με τον προσαρμοστή δύναμης 12V/5A. |
