3x4 2x4 3x3 Hdmi 4k Quad Video Wall επεξεργαστής με 4 εισόδους 12 εξόδους

Πώς να επιτευχθεί οθόνη σημείο προς σημείο με LED πάνελ

Βήμα 1, συνδέει το καλώδιο εισόδου μεταξύ της πηγής και μιας θύρας εισόδου του διακόπτη μήτρας.

Βήμα 2, συνδέει το καλώδιο εξόδου μεταξύ του LED πάνελ και μιας θύρας εξόδου του διακόπτη μήτρας.

Βήμα 3, διαβάστε το EDID της οθόνης LED με το εργαλείο PC και κατεβάστε αυτό το EDID στην πύλη εισόδου του διακόπτη μήτρας.

Βήμα 4, ορίστε την ανάλυση εξόδου αυτής της θύρας εξόδου ως AUTO ή USER. Όταν ορίζεται USER, πρέπει να ρυθμίσετε τον χρήστη να ορίσει την ανάλυση πρώτα,και να κάνει τον χρήστη καθορισμένη ανάλυση για να ταιριάζει με τη φυσική ανάλυση του LED πάνελ τέλεια

1.Διαμόρφωση πίνακα

2.1 Προσωρινή θέα

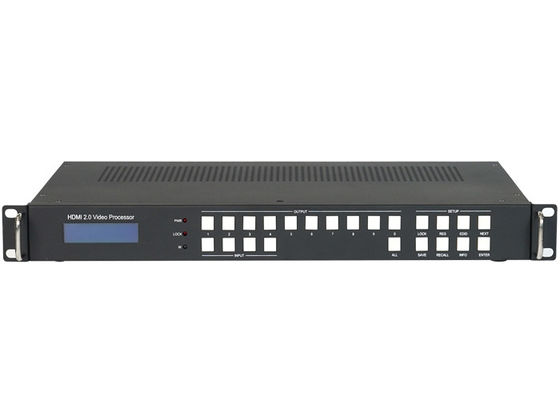

• Η οθόνη εμφάνισης LCM: εμφανίζει την κατάσταση δρομολόγησης κάθε καναλιού στο μήτρα.
• ΕΠΙΛΗΨΗ:1Δύο...9, 0, ALL
• Επιλέξτε: 1, 2, 3, 4

Πατήστε OUTPUT m +INPUT n +ENTER, μετατρέψτε την είσοδο n σε έξοδο m

• Πιέστε το κουμπί ALL + INPUT n + ENTER, μετατρέψτε την είσοδο n σε όλες τις θύρες εξόδου
• Κλείδωμα κουμπί: Κρατήστε αυτό το κουμπί για περισσότερο από 3 δευτερόλεπτα, όλα τα μπροστινά κουμπιά θα είναι κλειδωμένα και δεν θα λειτουργήσει. Κρατήστε το για περισσότερο από 3 δευτερόλεπτα και πάλι, ξεκλειδώσει
• Πατήστε τα κουμπιά RES + OUTPUT m + NEXT + ENTER με οδηγό της μπροστινής οθόνης οθόνης LCM, για να αλλάξετε την ανάλυση εξόδου του OUTPUT m
• Πατήστε τα κουμπιά EDID + INPUT n + NEXT + ENTER με οδηγό της μπροστινής οθόνης LCM, για να αλλάξετε τη λειτουργία EDID της INPUT n
• Κουμπί SAVE: Πατήστε SAVE+ OUTPUT m +ENTER, αποθηκεύστε την τρέχουσα δρομολόγηση και την διάταξη οθόνης στη σκηνή m
• Κουμπί RECALL: πατήστε RECALL+ OUTPUT m + ENTER, σκηνή φόρτωσης m για την τρέχουσα εμφάνιση
• Κουμπί INFO: Πατάτε συνεχώς το κουμπί INFO, η μπροστινή οθόνη LCD θα εμφανίζει IR ON/OFF, RS232 Baud Rate και παραμέτρους IP κλπ.
• IR: δέκτης IR, μπορεί να απενεργοποιηθεί με εντολή RS232
• 3x3 επεξεργαστής τοίχου βίντεο HDMI με 4 εισόδους 9 εξόδους

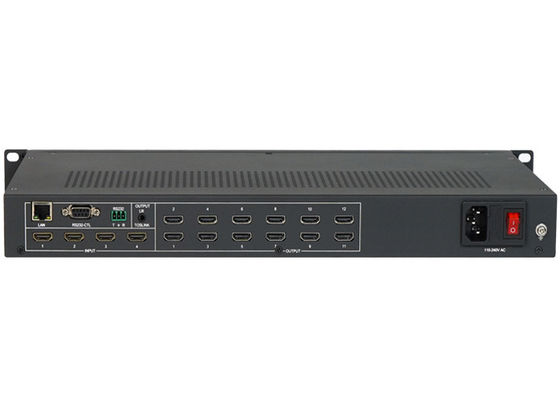

2.2 Πίσω θέα

• Ελέγχος LAN ((TCP/IP ή Web Control)

Διεύθυνση IP: 192.168.0.247Υπομάσκα: 255.255.255.0Πύλη: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Λογαριασμός σύνδεσης στο διαδίκτυο: admin,password: admin

• RS232-CTL

Μονάδα Baud: 9600

• RS232-Phoenix:

Μονάδα Baud: 9600

Τ: Κεντρική μονάδα -> PC, G: Γη, R: Κεντρική μονάδα <- PC

• Εισόδους και εξόδους

3x3 επεξεργαστής βίντεο HDMI με 4 εισροές 9 εξόδους ;1 LR/Toslink ((Spdif-Optical) έξοδος ήχου

Σημείωση: Η έξοδος ήχου μπορεί να εναλλάσσεται μεταξύ IN1, IN2, IN3, IN4 μέσω εντολής RS232 ή PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor με 4 εισόδους 12 εξόδους εικόνες όπως παρακάτω:
