3x3 επεξεργαστής τοίχου βίντεο HDMI με 4 εισόδους 9 εξόδους

Εισαγωγή

Ο επεξεργαστής τοίχου βίντεο 3x3 HDMI με 4 εισροές 9 εξόδους είναι επεξεργαστής σήματος βίντεο HDMI 2.0 υψηλής απόδοσης.

Μπορεί να χρησιμοποιηθεί ως επεξεργαστής σύνδεσης τοίχου βίντεο ή ως διακόπτης μήτρας διακόπτη με 4 εισόδους και 16 εξόδους.

Όλες οι ανεξάρτητες οθόνες εξόδου ή οθόνες οθόνης βίντεο μπορούν να λειτουργούν σε λειτουργία πολλαπλών προβολών με μέγιστο αριθμό 4 παραθύρων.

1.Διαμόρφωση πίνακα

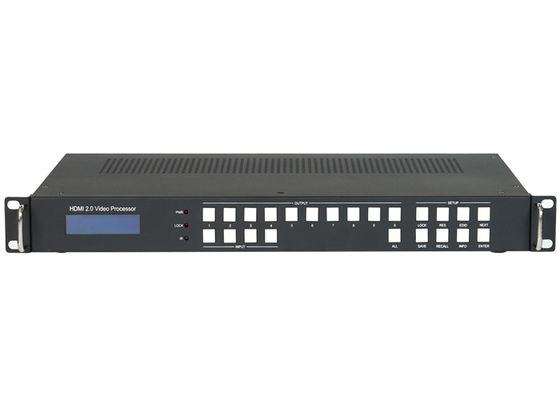

2.1 Προσωρινή θέα

• Η οθόνη εμφάνισης LCM: εμφανίζει την κατάσταση δρομολόγησης κάθε καναλιού στο μήτρα.
• ΕΠΙΛΗΨΗ:1Δύο...9, 0, ALL
• Επιλέξτε: 1, 2, 3, 4

Πατήστε OUTPUT m +INPUT n +ENTER, μετατρέψτε την είσοδο n σε έξοδο m

• Πιέστε το κουμπί ALL + INPUT n + ENTER, μετατρέψτε την είσοδο n σε όλες τις θύρες εξόδου
• Κλείδωμα κουμπί: Κρατήστε αυτό το κουμπί για περισσότερο από 3 δευτερόλεπτα, όλα τα μπροστινά κουμπιά θα είναι κλειδωμένα και δεν θα λειτουργήσει. Κρατήστε το για περισσότερο από 3 δευτερόλεπτα και πάλι, ξεκλειδώσει
• Πατήστε τα κουμπιά RES + OUTPUT m + NEXT + ENTER με οδηγό της μπροστινής οθόνης οθόνης LCM, για να αλλάξετε την ανάλυση εξόδου του OUTPUT m
• Πατήστε τα κουμπιά EDID + INPUT n + NEXT + ENTER με οδηγό της μπροστινής οθόνης LCM, για να αλλάξετε τη λειτουργία EDID της INPUT n
• Κουμπί SAVE: Πατήστε SAVE+ OUTPUT m +ENTER, αποθηκεύστε την τρέχουσα δρομολόγηση και την διάταξη οθόνης στη σκηνή m
• Κουμπί RECALL: πατήστε RECALL+ OUTPUT m + ENTER, σκηνή φόρτωσης m για την τρέχουσα εμφάνιση
• Κουμπί INFO: Πατάτε συνεχώς το κουμπί INFO, η μπροστινή οθόνη LCD θα εμφανίζει IR ON/OFF, RS232 Baud Rate και παραμέτρους IP κλπ.
• IR: δέκτης IR, μπορεί να απενεργοποιηθεί με εντολή RS232
• 3x3 επεξεργαστής τοίχου βίντεο HDMI με 4 εισόδους 9 εξόδους

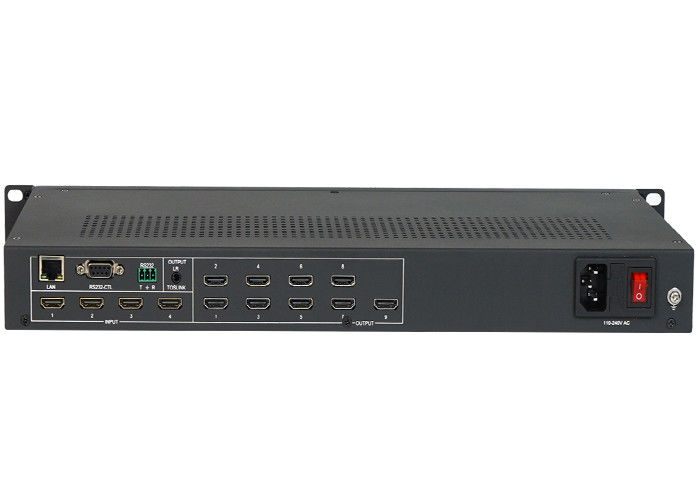

2.2 Πίσω θέα

• Ελέγχος LAN ((TCP/IP ή Web Control)

Διεύθυνση IP: 192.168.0.247Υπομάσκα: 255.255.255.0Πύλη: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Λογαριασμός σύνδεσης στο διαδίκτυο: admin,password: admin

• RS232-CTL

Μονάδα Baud: 9600

• RS232-Phoenix:

Μονάδα Baud: 9600

Τ: Κεντρική μονάδα -> PC, G: Γη, R: Κεντρική μονάδα <- PC

• Εισόδους και εξόδους

3x3 επεξεργαστής βίντεο HDMI με 4 εισροές 9 εξόδους ;1 LR/Toslink ((Spdif-Optical) έξοδος ήχου

Σημείωση: Η έξοδος ήχου μπορεί να εναλλάσσεται μεταξύ IN1, IN2, IN3, IN4 μέσω εντολής RS232 ή PC Tool

3x3 επεξεργαστής τοίχου βίντεο HDMI με 4 εισόδους 9 εξόδους Οι εικόνες είναι όπως παρακάτω:
