Λεπτομέρειες:
|
| Επισημαίνω: | Μετατροπέας βίντεο με έλεγχο KVM,5x εισροές Video Switcher με πολυεπίθεση |
||
|---|---|---|---|
Εισαγωγή
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Ο διακόπτης μπορεί να συνδυάσει έως και τέσσερα σήματα βίντεο σε μια ενιαία οθόνη UHD ή HD.
Ο διακόπτης υποστηρίζει 4x USB-Type A εισόδου που συνδέεται με PC και 2x έξοδος USB που συνδέεται με ποντίκι και πληκτρολόγιο
Ο χρήστης μπορεί εύκολα να το διαχειριστεί μέσω των μπροστινών κουμπιών, του τηλεχειριστή, των εντολών RS232 ή TCP / IP.
Η θύρα εξόδου καθρέφτη HDMI B μπορεί να χρησιμοποιηθεί για ενισχυτή ήχου, λήψη βίντεο (με HDMI σε USB dongle) ή απόμακρη οθόνη (με HDBaseT μετατροπέα κουτί)
Πεδίο εφαρμογής:
Οικιακό θέατρο, βιντεοδιάσκεψη, παρακολούθηση ασφαλείας, παρουσίαση και ραδιοτηλεόραση, διδακτικό σύστημα, ανάλυση χρηματοοικονομικών αποθεμάτων, ηλεκτρονικά αθλήματα παιχνιδιού, ιατρική οθόνη.
Γρήγορη εναλλαγή στις λειτουργίες εμφάνισης εκτός ενός παραθύρου
Υποστήριξη ελέγχου ποντικιού/κλειδιόφωνο με πλατφόρμα Windows, Linux και Mac
Υποστήριξη LPCM, AC3, DD+, DTS, DTS-HD, έως 7.1 κανάλι ήχου

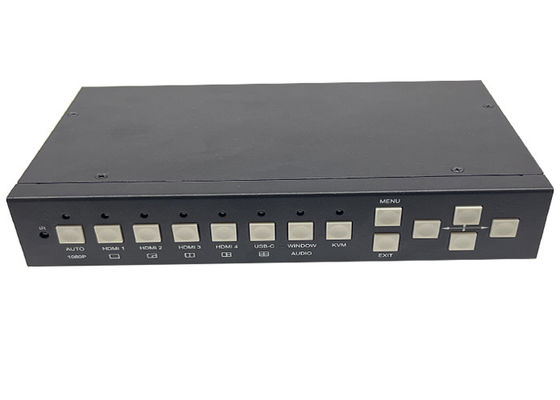

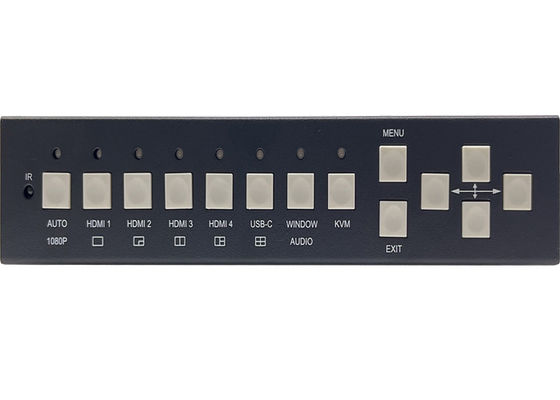

Μπροστά
| Ονομασία | Περιγραφή |
| ΑΥΤΟ |
ΠίεσεΑΥΤΟκουμπί για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματης αλλαγής όταν η λειτουργία εμφάνισης ενός παράθυρου Αν πατήσετε πολύ αυτό το κουμπί για 3 δευτερόλεπτα θα αλλάξει η ανάλυση στην 1080p60 |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
Πατήστε αυτά τα κουμπιά για να κατευθύνετε επιλέξτε HDMI 1, 2, 3, 4 ή USB-C (βίντεο μόνο) ως πηγή εισόδου για την οθόνη WIN 1 Πατήστε αυτά τα κουμπιά για 3 δευτερόλεπτα για να επιλέξετε SINGLE, PIP, PBP,3xWIN ή 4xWIN Multiview mode |
|
Το παράθυρο. ΑΥΔΙΟ |
Συνέχισε πατήστε αυτό το κουμπί θα υπάρχει ένα όριο που εμφανίζεται στο παράθυρο 1 ή 2..., στη συνέχεια πατήστε ένα κουμπί εισόδου όπως HDMI 1,και στη συνέχεια το HDMI 1 θα εμφανιστεί στο τρέχον επιλεγμένο παράθυρο.
Σημείωση: όταν η εργασία γίνεται σε λειτουργία μη-ΜΕΝΑ, το LED ανάβει πάντα. |
| KVM |
Συνεχίστε Πατήστε αυτό το κουμπί, η οθόνη θα εμφανίσει ένα περιθώριο στο παράθυρο 1, 2, 3 ή 4, στη συνέχεια ο χρήστης μπορεί να επιλέξει ένα παράθυρο εμφάνισης ως πηγή KVM. Για παράδειγμα, εάν επιλέξετε το WIN 2 ως πηγή KVM, τότε το πίσω USB-Κατηγοριογράφημα / Ποντίκι θα μετατοπιστεί στην συσκευή USB-Host που εμφανίζεται στο WIN 2. |
|
Μενού,Αποχώρηση,
|
Κουμπιά πλοήγησης μενού OSD |

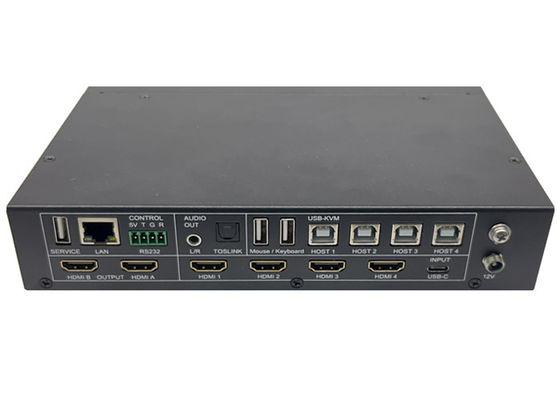

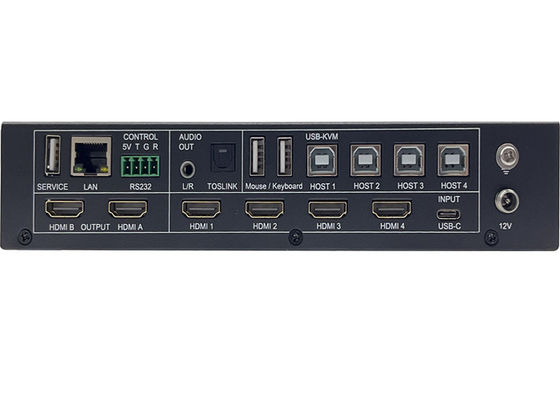

Πίσω
| Ονομασία | Περιγραφή |
| HDMI Α, ΒΈξω |
Έκδοση μεγέθους HDMI έως 3840x2160@60 HDMI Αείναι η κύρια έξοδος |
| Εισαγωγήσ | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (μόνο βίντεο) |
| Υπηρεσία USB | Χρησιμοποιείται για ενημέρωση firmware |
| Δικτυακό δίκτυο |
Ελέγχος TCP/IP. Προεπιλεγμένες παραμέτρους ως εξής Διεύθυνση IP: 192.168.0.247Υπό-Μάσκα: 255.255.255.0 Πύλη 192.168.0.1· NETPORT: 2000 Όλες οι παραμέτρους μπορούν να αλλάξουν με εντολή RS232 |
| RS232Έλεγχος |
4 οδοι αρσενικός σύνδεσμος Phoenix Προεπιλεγμένη ταχύτητα 9600, 8 bits δεδομένων, 1 stop bit, χωρίς ισοτιμία Το ποσοστό Baud μπορεί να αλλάξει μέσω του μενού OSD 5Vσημαίνει έξοδος 5V·
Gσημαίνει Γη |
| ΑΥΔΙΟΥΠΟΦΩΝΗ | 3.5mm L+R έξοδος και Toslink-οπτική ψηφιακή έξοδος |
| KVM |
Συνδέσεις USB που συνδέονται με υπολογιστή ή ποντίκι/κλειδί 4x θύρες USB τύπου Β συνδεδεμένες με υπολογιστή 2x θύρες USB τύπου Α για να συνδέονται με το ποντίκι ή το πληκτρολόγιο Η δεσμευτική σχέση μεταξύ εισόδων βίντεο και συσκευών USB Host ως εξής HDMI 1<> Host 1, HDMI 2<> Host 2, Δικτυακό τόπο υποδοχής Τα HDMI 4 και USB-C δεν μπορούν να χρησιμοποιηθούν ως πηγή KVM εν τω μεταξύ |
| 12V | 12V προσαρμογός ισχύος για σύνδεση |
| Αριθμός | Περιγραφή |
| 1 | Επιστροφή/Έξοδος |
| 2 | Επιλογή εισόδου βίντεο |
|
3 |
Ναυσιπλοΐα μενού OSD Μενού, πάνω, κάτω. Αριστερά, δεξιά. |
| 4 | Επιλογή λειτουργίας πολλαπλών προβολών |
| 5 | Επιλογή εισόδου ήχου |
| 6 |
Επιλογή USB-KVM. Το ίδιο και με τη λειτουργία του μπροστινού κουμπιού KVM |
Ο χρήστης μπορεί να επιλέξει τις ακόλουθες λειτουργίες EDID με εντολή RS232 ή πλοήγηση σε μενού OSD
| Αριθμός | Τρόπος EDID | Αριθμός | Τρόπος EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | ΑΥΤΟ |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Χρήστης |
Η έξοδος HDMI υποστηρίζει 3 επιλογές HDCP: FORCE-1.4, FORCE-2.2, FORCE-OFF
Ο χρήστης μπορεί να το επιλέξει με εντολή RS232
Ο διακόπτης υποστηρίζει πολλαπλές εισροές βίντεο ανάλυσης έως 3840x2160@60 και υποστηρίζει πολλαπλές μορφές ήχου όπως LPCM, AC3, DD+, DTS, DTS-HD, έως 7.1 κανάλι μέσω λειτουργίας μετάβασης μέσω καλωδίου HDMI
Ο χρήστης μπορεί να ελέγξει τον όγκο ήχου όταν η εισαγωγή ήχου είναι μορφή LPCM
Παρακαλούμε σημειώστε, η πύλη εισόδου USB-C μπορεί να δεχτεί μόνο LPCM 2.0 ήχο
Η υποστήριξη του διακόπτη μετά από την ανάλυση εξόδου βίντεο από μια ισχυρή μηχανή κλίμακας
| Αριθμός | Ανάλυση εξόδου | Αριθμός | Ανάλυση εξόδου |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
Ο Switcher υποστηρίζει 5 κατηγορίες τρόπων εμφάνισης πολλαπλών προβολών
Μονό, ΠΙΠ, ΠΒΠ, 3xWIN, 4xWIN
Οι χρήστες μπορούν να επιλέξουν διαφορετικές λειτουργίες για διαφορετικούς τρόπους Multiview ως εξής:
ΕΝΩΡΙΣΜΟΣ: Επιλογή εισροών
PIP: Επιλογή εισροών, επιλογή αναλογίας εμφάνισης, μέγεθος υποπαράθυρου και επιλογή θέσης
PBP, 3xWIN, 4xWIN: Επιλογή εισροών, Επιλογή αναλογίας παραθύρου, Όψη οθόνης
Κατανομή παράθυρου πολλαπλών προβολών ως εξής
Ο χρήστης μπορεί να κάνει περισσότερες τοποθεσίες μέσω εντολών RS232 ή πλοήγησης μενού OSD
