Λεπτομέρειες:
|
| Επισημαίνω: | Ηλεκτρονικός διακόπτης βίντεο με πολλαπλή προβολή,4x Εισόδους Multiview Switcher,Επικοινωνία με τον διακόπτη βίντεο |
||
|---|---|---|---|
Εισαγωγή
Ο διακόπτης βίντεο 4x Inputs και 1x Output αναπτύχθηκε για τον σκοπό πολλαπλών πηγών που εμφανίζονται σε μία μόνο οθόνη και υποστηρίζουν υψηλές ανάλυσεις εισόδου και εξόδου.
Ο χρήστης μπορεί εύκολα να το διαχειριστεί μέσω των μπροστινών κουμπιών, του τηλεχειριστή, των εντολών USB ή RS232.
Πεδίο εφαρμογής:
Οικιακό θέατρο, βιντεοδιάσκεψη, παρακολούθηση ασφαλείας, παρουσίαση και ραδιοτηλεόραση, διδακτικό σύστημα, ανάλυση χρηματοοικονομικών αποθεμάτων, ηλεκτρονικά αθλήματα παιχνιδιού, ιατρική οθόνη.
Γρήγορη εναλλαγή στις λειτουργίες εμφάνισης εκτός ενός παραθύρου
Υποστήριξη LPCM, AC3, DD+, DTS, DTS-HD, έως 7.1 κανάλι ήχου

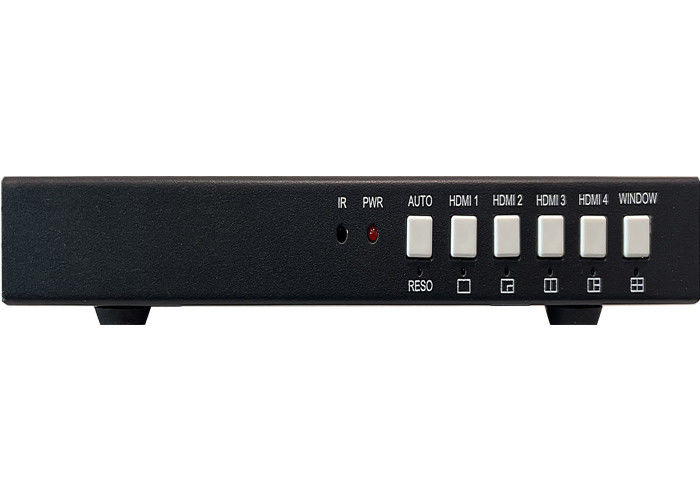

Μπροστά
| Ονομασία | Περιγραφή |
|
AUTO, ΕΠΕ |
ΠίεσεΑΥΤΟκουμπί για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματης αλλαγής όταν εργάζεστε σε λειτουργία οθόνης με ένα παράθυρο Για μεγάλο χρονικό διάστημα πατήστε αυτό το κουμπί για 3 δευτερόλεπτα για να αλλάξετε την ανάλυση εξόδου (Όταν το LED στο μπροστινό πάνελ σβήνει και ανάβει μία φορά, αυτό σημαίνει ότι η ανάλυση είναι αναμμένη μία φορά) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Πατήστε αυτά τα κουμπιά για να κατευθύνετε την επιλογή HDMI 1, 2, 3, 4 στην οθόνη. Για μεγάλο χρονικό διάστημα πατήστε αυτά τα 4 κουμπιά για 3 δευτερόλεπτα για να κάνετε τον διακόπτη να λειτουργεί απευθείας σε Single, PIP, PBP ή 3xWIN multiview mode |
| ΔΩΡΑΣΙΟ |
Πατήστε αυτό το κουμπί, στη συνέχεια η οθόνη θα εμφανίσει ένα κίτρινο όριο στο παράθυρο 1. Συνεχίστε πατήστε αυτό το κουμπί το όριο θα εμφανιστεί στο παράθυρο 2 ή 3... στη συνέχεια πατήστε ένα κουμπί εισόδου όπως HDMI 1,και στη συνέχεια HDMI 1 θα εμφανιστεί στο τρέχον επιλεγμένο παράθυρο Πιέστε αυτό το κουμπί για 3 δευτερόλεπτα για να επιλέξετε απευθείας τη λειτουργία 4xWIN multiview |

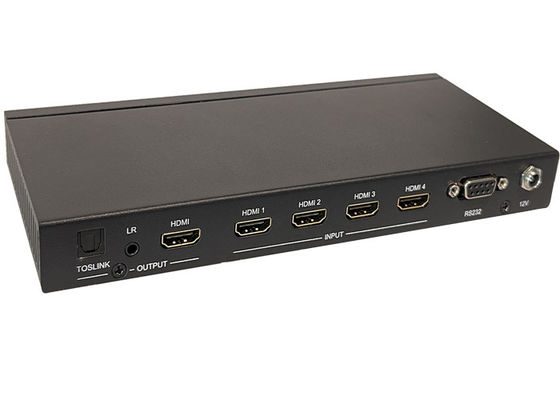

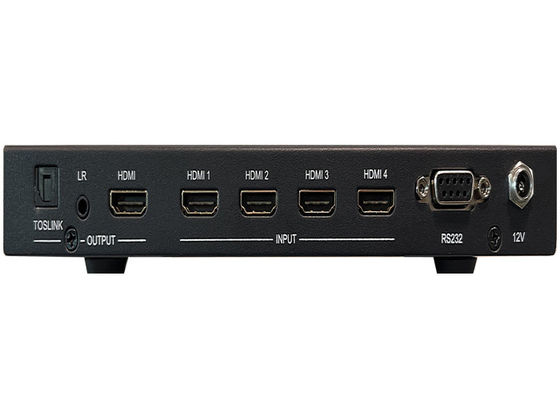

Πίσω
| Ονομασία | Περιγραφή |
| HDMIΈξω | Έκδοση μεγέθους HDMI έως 3840x2160@60 |
| ΑΥΔΙΟΥΠΟΦΩΝΗ |
3.5mm έξοδος L+R, 20Hz ~ 20kHz, 1,5Vrms κατ' ανώτατο όριο· Οπτική έξοδος Toslink |
| Εισαγωγήσ | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232Έλεγχος |
Προεπιλεγμένη ταχύτητα 9600, 8 bits δεδομένων, 1 stop bit, χωρίς ισοτιμία PIN 2 TX (Matrix → PC) PIN 3 RX (Ματρίκας)←ΕΠ)
|
| 12V | 12V προσαρμογός ισχύος για σύνδεση |
Αριστερά
Υπάρχει μια θύρα USB-Aκαι μία θύρα USB-Bστην πλευρά του διακόπτη. Η θύρα USB-A είναι για αναβάθμιση firmware, η θύρα USB-B μπορεί να χρησιμοποιηθεί για τον έλεγχο του υπολογιστή (όπως ο έλεγχος RS232-DB9)
| Αριθμός | Περιγραφή |
| 1 | Επιστροφή/Έξοδος |
| 2 | Επιλογή εισόδου βίντεο |
|
3 |
Ναυσιπλοΐα μενού OSD Μενού, πάνω, κάτω. Αριστερά, δεξιά. |
| 4 | Επιλογή λειτουργίας πολλαπλών προβολών |
| 5 | Επιλογή εισόδου ήχου |
| 6 | Διατηρημένο |
Ο χρήστης μπορεί να επιλέξει τις ακόλουθες λειτουργίες EDID με εντολή RS232 ή πλοήγηση σε μενού OSD
| Αριθμός | Τρόπος EDID | Αριθμός | Τρόπος EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | ΑΥΤΟ |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Χρήστης |
Η έξοδος HDMI υποστηρίζει 3 επιλογές HDCP: FORCE-1.4, FORCE-2.2, FORCE-OFF
Ο χρήστης μπορεί να το επιλέξει με εντολή RS232
