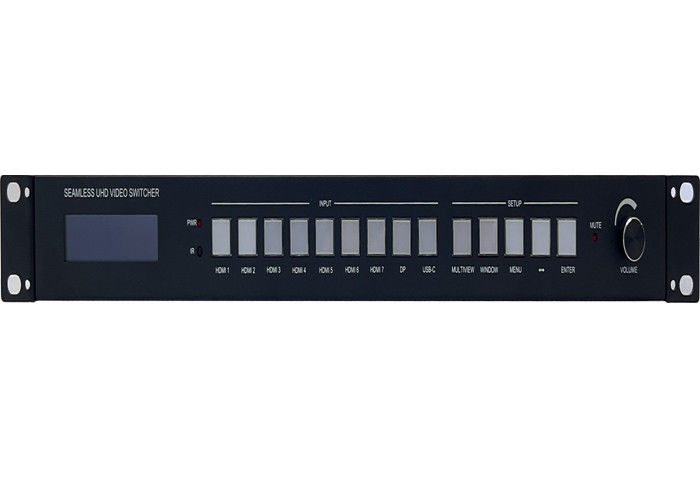

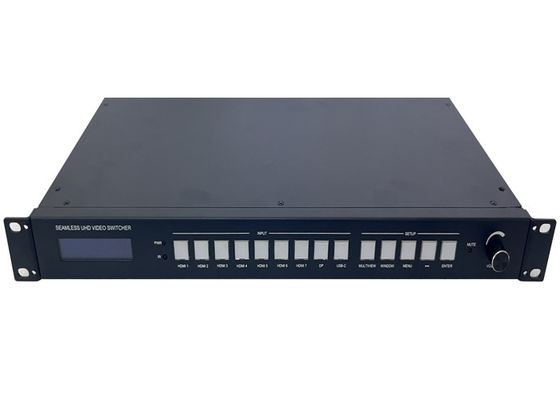

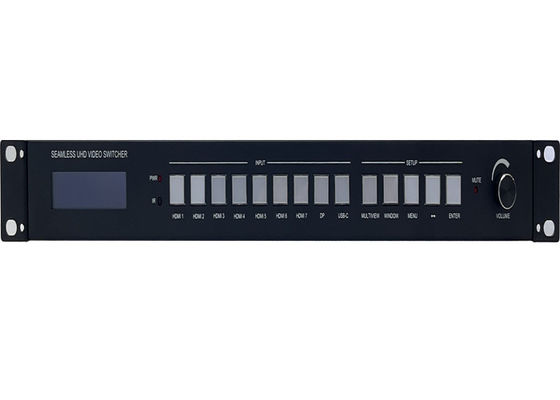

HDMI 1, 2...7,
DP, USB-C

Συνολικά 9 εισροές που πρέπει να επιλεγούν
Πατήστε ένα από αυτά τα κουμπιά για να κατευθύνετε την επιλογή της πηγής εισόδου για την εμφάνιση ενός παραθύρου
Όταν η οθόνη είναι σε λειτουργία PIP,PBP,3xWIN,4xWIN, ένα από τα εσωτερικά LED για τα 9 κουμπιά εισόδου θα είναι ακόμα αναμμένο, αντιπροσωπεύει την πηγή εισόδου του παραθύρου 1

Όταν ο διακόπτης λειτουργεί σε ενιαία λειτουργία, πατήστε το κουμπί Multiview για να επιλέξετε την τελευταία λειτουργία Multiview (PIP, PBP, 3xWIN ή 4xWIN).
Το εσωτερικό LED στο κουμπί Multiview θα ανάβει κατά την εργασία σε λειτουργία PIP, PBP, 3xWIN ή 4xWIN και θα απενεργοποιηθεί κατά την εργασία σε λειτουργία με ένα παράθυρο.

Μενού, Επικεφαλής,
Εισαγωγή

Τρία κουμπιά για τη ρύθμιση του συστήματος με πλοήγηση OSD στο μπροστινό πάνελ:

• Το μικρόφωνο 1 ενεργοποιημένο ή απενεργοποιημένο
• Μικρόφωνο 1 όγκο, να το ελέγξει με το κουμπί ήχου
• Μικρόφωνο 2 ΕΝ ή ΑΠ
• Μικρόφωνο 2 ηχητικότητα, να το ελέγξει με το κουμπί ήχου
• Κύριο ήχο ON ή OFF
• Κύρια επιλογή ήχου
• 4K AUTO έξοδος ON ή OFF
• Δοκιμαστικό πρότυπο ON ή OFF
• Επιλογή ανάλυσης εξόδου
• Επιλογή EDID
• Αυτόματη ανάκτηση ή απενεργοποίηση
• Λεωφορείο
• Ρύθμιση μπόουντ RS232
• Πληροφορίες διεύθυνσης IP
• Πληροφορίες έκδοσης λογισμικού

Αριστερή ή δεξιά περιστροφή για τον έλεγχο της συνολικής έντασης ήχου (κυρίως ήχος και δύο μικρόφωνα ήχο)
Πατήστε το απευθείας για να απενεργοποιήσετε ή να απενεργοποιήσετε τη συνολική έξοδο ήχου

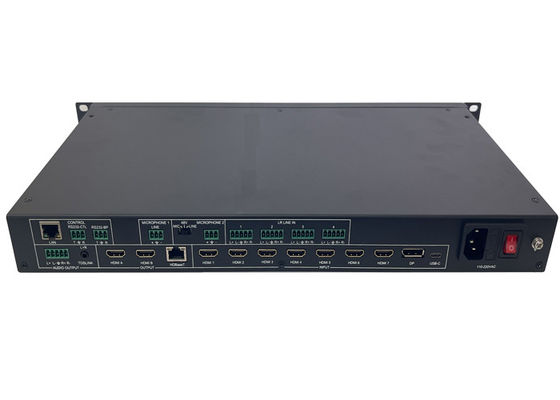

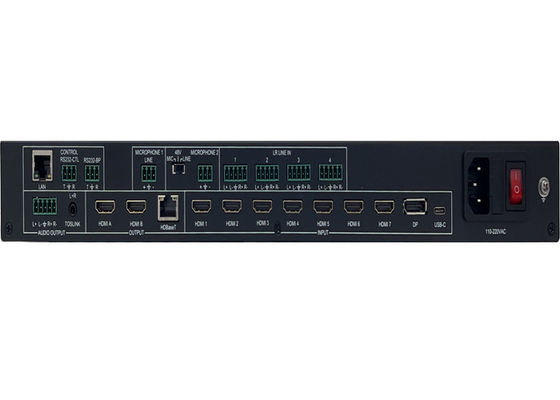

Εξισορροπημένη απόδοση L+R,
3.5mm L+R έξοδος και Toslink-οπτική έξοδος συμβατές

Ελέγχος TCP/IP. Προεπιλεγμένες παραμέτρους ως εξής
Διεύθυνση IP: 192.168.0.247Υπό-Μάσκα: 255.255.255.0
Πύλη 192.168.0.1· NETPORT: 2000
Όλες οι παραμέτρους μπορούν να αλλάξουν με εντολή RS232

Προεπιλεγμένη ταχύτητα 9600, 8 bits δεδομένων, 1 stop bit, χωρίς ισοτιμία
T, Switcher → PC
R, Switcher←ΕΠ
G, Γη
Επιλογές ποσοστό Baud ως εξής, μπορεί να επιλεγεί από το μπροστινό πάνελ
9600,19200,38400,57600,115200
