Λεπτομέρειες:
|
| Επισημαίνω: | Μετατροπέας βίντεο UHD,Συνεχής διακόπτης πολλαπλών προβολών,Μετατροπέας βίντεο UHD με πολυεπίπεδο |
||
|---|---|---|---|
Εισαγωγή
Ο διακόπτης βίντεο 5x Inputs και 2x Outputs αναπτύχθηκε για τον σκοπό πολλαπλών πηγών που εμφανίζονται σε μία μόνο οθόνη, υποστηρίζοντας υψηλές ανάλυσεις εισόδου και εξόδου.
Η HDBaseT αντανακλαστική έξοδος μπορεί να χρησιμοποιηθεί για μετάδοση βίντεο μεγάλης απόστασης
Ο χρήστης μπορεί εύκολα να το διαχειριστεί μέσω των μπροστινών κουμπιών, του IR remote ή των εντολών RS232.
Πεδίο εφαρμογής:
Οικιακό θέατρο, βιντεοδιάσκεψη, παρακολούθηση ασφαλείας, παρουσίαση και ραδιοτηλεόραση, διδακτικό σύστημα, ανάλυση χρηματοοικονομικών αποθεμάτων, ηλεκτρονικά αθλήματα παιχνιδιού, ιατρική οθόνη.
Εξαγωγές: 1x HDMI, 1x HDBaseT,1x 3.5mm L/R
Γρήγορη εναλλαγή στις λειτουργίες εμφάνισης εκτός ενός παραθύρου
Υποστήριξη LPCM, AC3, DD+, DTS, DTS-HD, έως 7.1 κανάλι ήχου

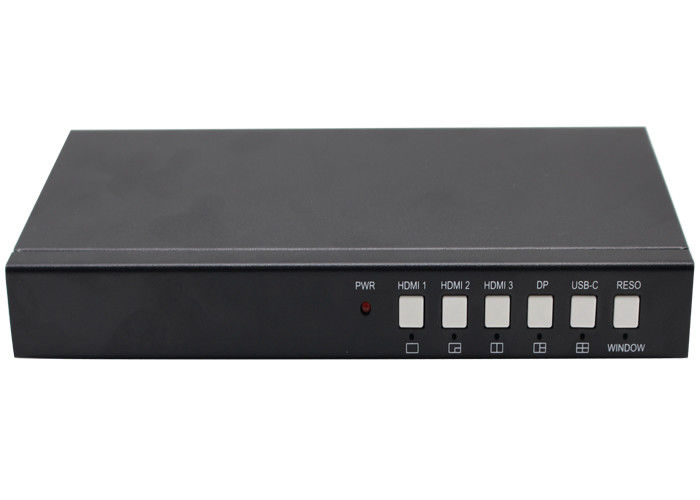

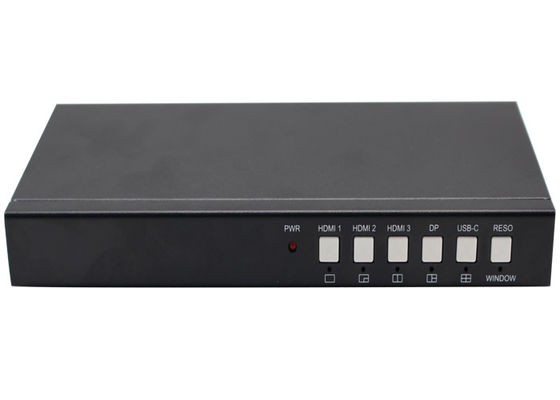

| Ονομασία | Περιγραφή |
| HDMI 1 | Πατήστε το κουμπί HDMI 1 για να επιλέξετε το HDMI 1 ως πηγή εισόδου. |
| HDMI 2 | Πατήστε το κουμπί HDMI 2 για να επιλέξετε το HDMI 2 ως πηγή εισόδου. |
| HDMI 3 | Πατήστε το κουμπί HDMI 3 για να επιλέξετε το HDMI 3 ως πηγή εισόδου. |
| ΔΠ | Πατήστε το κουμπί DP για να επιλέξετε το DP ως πηγή εισόδου. |
| USB-C | Πατήστε το κουμπί USB-C για να επιλέξετε το USB-C (μόνο βίντεο) ως είσοδο |
| ΔΩΡΑΣΙΟ | Πατήστε αυτό το κουμπί, η οθόνη θα εμφανίσει ένα κίτρινο όριο στο παράθυρο 1. Συνέχισε πατήστε αυτό το κουμπί το όριο θα εμφανιστεί στο παράθυρο 2 ή 3... στη συνέχεια πατήστε ένα κουμπί εισόδου όπως HDMI 1,και στη συνέχεια το HDMI 1 θα εμφανιστεί στο τρέχον επιλεγμένο παράθυρο. |
Παρακαλούμε σημειώστε: Πατήστε HDMI 3 και DP ταυτόχρονα μπορεί να ενεργοποιήσει / απενεργοποιήσει τη λειτουργία AUTO SWITCH όταν η λειτουργία εμφάνισης ενός παράθυρου

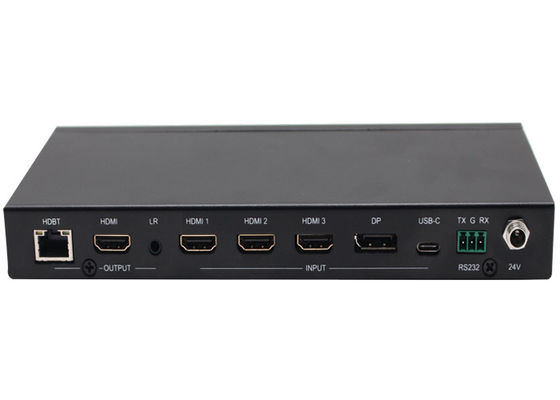

Πίσω
| Ονομασία | Περιγραφή |
| HDBTΈξω | HDBaseT Εξοπλισμός κλιμάκωσης μέχρι 3840x2160@60 |
| HDMIΈξω | Έκδοση μεγέθους HDMI έως 3840x2160@60 |
| LRΈξω | 3.5mm LR στερεοφωνική έξοδος, 20Hz ~ 20kHz, 1,5Vrms μέγιστο |
| Εισαγωγήσ | HDMI 1,HDMI 2,HDMI 3,DP, USB-C |
| RS232 | Εξωτερικό σύστημα ελέγχου RS232 |
| 24V | 24V προσαρμογός ισχύος για σύνδεση |
Η θύρα USB-A είναι εδώ μόνο για την αναβάθμιση του λογισμικού.
| Αριθμός | Περιγραφή |
| 1 | Επιστροφή/Έξοδος |
| 2 | Επιλογή εισόδου βίντεο |
| Ναυσιπλοΐα μενού OSD |
| 4 | Επιλογή λειτουργίας πολλαπλών προβολών |
| 5 | Επιλογή εισόδου ήχου |
| 6 | Διατηρημένο |
Ο χρήστης μπορεί να επιλέξει τις ακόλουθες λειτουργίες EDID με εντολή RS232 ή πλοήγηση σε μενού OSD
| Αριθμός | Τρόπος EDID | Αριθμός | Τρόπος EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | ΑΥΤΟ |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Χρήστης |
Η έξοδος HDMI υποστηρίζει 3 επιλογές HDCP: FORCE-1.4, FORCE-2.2, FORCE-OFF
Ο χρήστης μπορεί να το επιλέξει με εντολή RS232
