Λεπτομέρειες:
|
| Επισημαίνω: | Ηλεκτρονική διακόπτρια,2x HDMI2.0 Switching Media Hub |
||
|---|---|---|---|
Εισαγωγή
Ο αδιάλειπτος κόμβος μετατροπής μέσων έχει 2x HDMI2.0 θύρες εισόδου, 1x USB-C (μόνο βίντεο και ήχο) θύρα εισόδου,
1x θύρα εξόδου HDMI και 1x θύρα εξόδου HDBaseT.
Ενσωματώθηκε με πύλη AC, πύλη LAN, πύλη φόρτισης 5V/2A. Ο χρήστης μπορεί εύκολα να το διαχειριστεί μέσω των μπροστινών κουμπιών,
Διαταγές RS232.

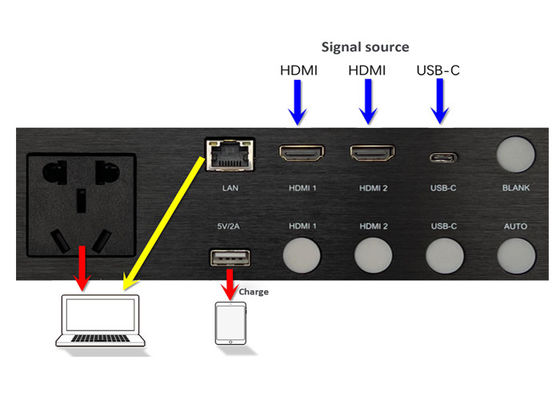

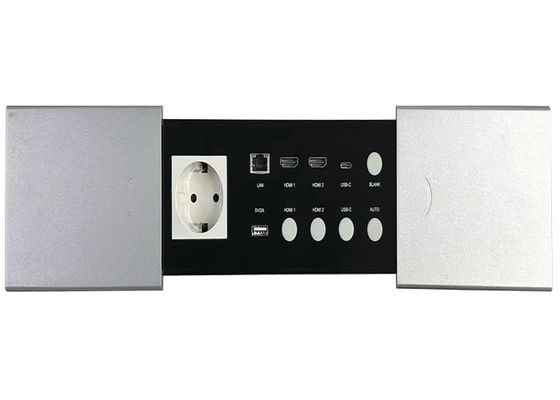

Προσωρινό πίνακα
| - Όχι, όχι. | Ονομασία | Περιγραφή |
| 1 | Δέσμευση AC | Δέσμευση AC |
| 2 | 5V/2A | Πορτ USB-A, Υποστήριξη φόρτισης 5V/2A |
| 3 | HDMI 1 |
HDMI 1 Κουμπί επιλογής σήματος εισόδου (με LED στο εσωτερικό) Πατήστε και κρατήστε αυτό το κουμπί δύο φορές στη σειρά για τουλάχιστον 3 δευτερόλεπτα κάθε φορά θα αλλάξει την ανάλυση εξόδου σε 3840*2160@60 |
| 4 | HDMI 2 |
HDMI2 Κουμπί επιλογής σήματος εισόδου (με LED στο εσωτερικό) Πατήστε και κρατήστε πατημένο αυτό το κουμπί δύο φορές στη σειρά για τουλάχιστον 3 δευτερόλεπτα κάθε φορά θα αλλάξει την ανάλυση της εξόδου σε 3840*2160@50 Hz |
| 5 | USB-C |
Κεμπί επιλογής σήματος εισόδου USB-C (με LED στο εσωτερικό) Πατήστε και κρατήστε πατημένο αυτό το κουμπί δύο φορές στη σειρά για τουλάχιστον 3 δευτερόλεπτα κάθε φορά θα αλλάξει την ανάλυση της εξόδου σε 3840*2160@30 Hz |
| 6 | ΑΥΤΟ |
Πατήστε το κουμπί AUTO για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματης αλλαγής (με LED στο εσωτερικό) Πατήστε και κρατήστε αυτό το κουμπί δύο φορές στη σειρά για τουλάχιστον 3 δευτερόλεπτα κάθε φορά θα αλλάξει την ανάλυση της εξόδου σε 1080P @ 60 Hz |
| 7 | Δικτυακό δίκτυο | Θέση LAN, απευθείας σύνδεση με την θύρα LAN στο πίσω πάνελ |
| 8 | HDMI 1 | HDMI 1 Πύλη εισόδου |
| 9 | HDMI 2 | HDMI 2 Θέση εισόδου |
| 10 | USB-C | USB-C (μόνο βίντεο και ήχο) |
| 11 | Λευκό |
Πατήστε το κουμπί BLANK για να απενεργοποιήσετε την έξοδο βίντεο και ήχου. Το εσωτερικό LED ανάβει όταν ενεργοποιηθεί η λειτουργία BLANK. Πατήστε και κρατήστε αυτό το κουμπί δύο φορές στη σειρά για τουλάχιστον 3 δευτερόλεπτα κάθε φορά θα αλλάξει την ανάλυση της εξόδου σε 1080P @ 50Hz |

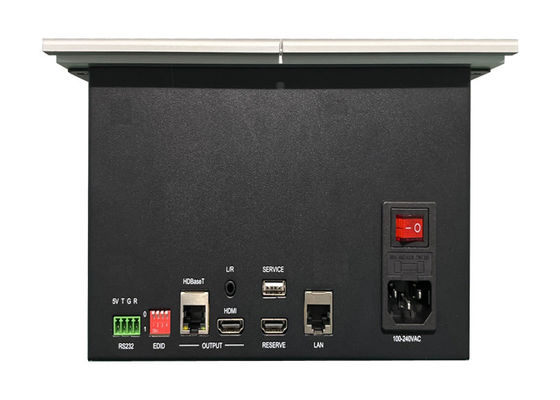

Οπίσθια επιφάνεια
| - Όχι, όχι. | Ονομασία | Περιγραφή |
| 1 | Ελέγχος RS232 |
Μονάδα Baud 9600, 8 bits δεδομένων, 1 stop bit, χωρίς ισοτιμία PIN 2 TX (Hub → PC)
|
| 2 | Διακόπτης EDID |
Επιλέξτε τη λειτουργία EDID Βλέπε τον ορισμό του EDID SWITCH για λεπτομέρειες |
| 3 | HDBaseT εκτός | Πορτ εξόδου HDBaseT |
| 4 | HDMI εκτός | Η έξοδος HDMI |
| 5 | ΕΠΙΤΡΟΠΟΣ | |
| 6 | Δικτυακό δίκτυο | Θέση LAN, απευθείας σύνδεση με την θύρα LAN στο μπροστινό πάνελ |
| 7 | 100-240VAC | Αγωγός εναλλασσόμενου ρεύματος, εύρος τάσης εισόδου 100-240V |
| 8 | Α/Δ | 3.5mm LR έξοδος ήχου |
| 9 | Υπηρεσία | Πορτ USB-A, χρησιμοποιείται για ενημέρωση firmware |
