Λεπτομέρειες:
|
| Τηλεοπτικό εύρος ζώνης: | 297MHz [10.2Gbps] | Τηλεοπτικό ψήφισμα υποστήριξης: | 1080p24/30/50/το 60.4Kx2K@30 |
|---|---|---|---|
| Λιμένες εισαγωγής: | 4×HDMI, δέκτης 5×IR, 1×RS-232, 1xRJ-45 (έλεγχος), 4x RS232 | Λιμένες παραγωγής: | 4×CAT5e/6/7, αμμοστρωτική μηχανή 4×IR, 4×HDMI |
| Παροχή ηλεκτρικού ρεύματος: | 12 V/5 ΈΝΑ ΣΥΝΕΧΈΣ ΡΕΎΜΑ (ΠΡΌΤΥΠΑ US/EU, CE/FCC/UL ΕΠΙΚΥΡΩΜΈΝΟ) | Διαστάσεις: | 440 χιλ. (W)×200 χιλ. (D)×45 χιλ. (η) |
| Επισημαίνω: | Switcher μητρών 297MHz HDBaseT,Switcher μητρών 4X4 HDBaseT,Switcher μητρών CE HDMI |
||
1.Introduction:
Η μήτρα HD BaseT 4x4 HDMI με τα ταυτόχρονα αποτελέσματα CAT5e/6/7 και HDMI συνδέει τέσσερις πηγές HDMI με οκτώ επιδείξεις.
Αυτή η μήτρα χαρακτηρίζει τέσσερα αποτελέσματα HDMI και κάθε παραγωγή HDMI είναι αντανακλημένη για να παρέχει μια παραγωγή γάτα-καλωδίων που τρέχει ταυτόχρονα.
Υποστηρίζει τη μετάδοση του βίντεο (ψηφίσματα μέχρι 1080p πλήρες HD και το 4Kx2K@30Hz) και υποστηρίζει τα ψηφιακά ακουστικά σχήματα υψηλής ανάλυσης
όπως LPCM 7.1CH, Dolby TrueHD, Dolby ψηφιακό συν και dts-HD κύριο Audio.Connect ένας δέκτης HD BaseT σε κάθε ένα από τα αποτελέσματα γάτα-καλωδίων για να επεκτείνει το σήμα HDMI μέχρι 328ft/100m (έκδοση 100m) ή 230ft/70m (έκδοση 70m) για τη συνδετικότητα πολυ-δωματίων.
Λειτουργεί με τους παίκτες της Blu Ray, τους μετασχηματιστές, τα PC εγχώριων θεάτρων, και τις κονσόλες παιχνιδιών που συνδέουν με μια επίδειξη HDMI.
Οποιαδήποτε πηγή είναι προσιτή ανά πάσα στιγμή από οποιαδήποτε επίδειξη με την επιλογή του μέσω του παρεχόμενου τηλεχειρισμού IR, rs-232, TCP/IP
ή με τη χρησιμοποίηση των κουμπιών επιλογής στο μέτωπο - επιτροπή. Αυτή η συσκευή υποστηρίζει τον υψηλό ήχο καθορισμού, και την τρισδιάστατη συμβατότητα σημάτων.
2.Features:
• HDMI1.4, HDCP 1,4 και DVI1.0 υποχωρητικό
• Οι υποστηρίξεις HDMI τρισδιάστατες διασχίζουν
• Ψηφίσματα υποστηρίξεων από τα ψηφίσματα VGA~WUXGA και HD από το 480i~1080p~4Kx2K@30 εξαρτώμενο από τις τοποθετήσεις EDID
• Αποστάσεις μετάδοσης υποστηρίξεων μέχρι 328ft/100m (έκδοση 100m) ή 230ft/70m (έκδοση 70m) μέσω του καλωδίου CAT5e/6/7
• Fuction σημείου εισόδου υποστήριξης
• Υποστηρίξεις ταυτόχρονα αποτελέσματα HDMI και ΓΑΤΏΝ
• Το ευρείας ζώνης σύστημα μητρών IR υποστηρίξεων (30-60Khz), κανάλι μεταφορών IR μπορεί να είναι μπροστινό ή οπίσθιο
• Υποστηρίξεις rs-232, τηλεχειρισμός, έλεγχος -επιτροπής και έλεγχος TCP/IP
• Έξυπνη EDID διαχείριση υποστηρίξεων
• Υποστηρίξεις LPCM 7.1CH, Dolby TrueHD, Dolby ψηφιακό συν και κύρια ακουστική μετάδοση dts-HD

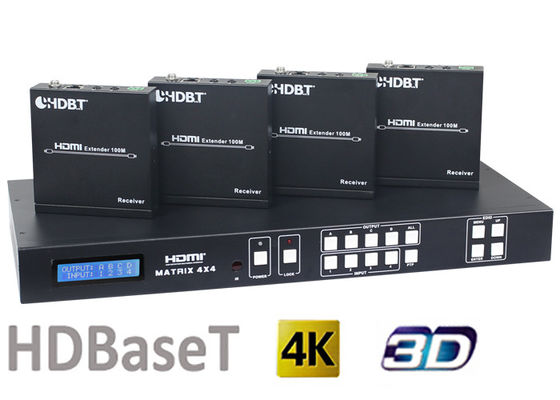

• Switcher μητρών HDMI1.4 4X4 HDBaseT με 4 PC 70 μέτρων και 100 δεκτών μέτρων HDMI HDBaseT
3.Package περιεχόμενο:

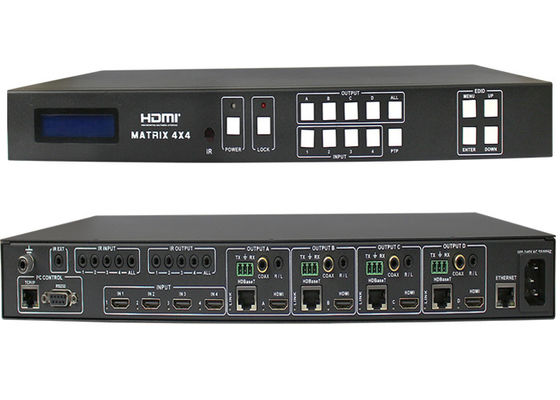

4.Specifications switcher μητρών HDMI1.4 4X4 HDBaseT:
Τηλεοπτικό εύρος ζώνης: 297MHz [10.2Gbps]
Τηλεοπτικό ψήφισμα υποστήριξης: 480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/το 60.4Kx2K@30
Λιμένες εισαγωγής: 4×HDMI, δέκτης 5×IR, 1×RS-232,
1xRJ-45 (έλεγχος), 4x RS232
Λιμένες παραγωγής: 4×CAT5e/6/7, αμμοστρωτική μηχανή 4×IR, 4×HDMI
Συνδετήρας HDMI: Θηλυκό καρφιτσών τύπων Α 19
Rj-45 συνδετήρας: WE/SS 8P8C
αμμοστρωτική μηχανή IR Receiver/IR συνδετήρων 3.5mm (TX και RX)
Πρότυπο ανθρώπινου σώματος προστασίας ESD:
± 8kV (απαλλαγή κενών αέρος)
± 4kV (απαλλαγή επαφών)
Παροχή ηλεκτρικού ρεύματος: 12 V/5 ΈΝΑ ΣΥΝΕΧΈΣ ΡΕΎΜΑ (ΠΡΌΤΥΠΑ US/EU,
CE/FCC/UL επικυρωμένο)
Διαστάσεις: 440 χιλ. (W)×200 χιλ. (D)×45 χιλ. (η)
Βάρος: 1820 γ
Υλικό πλαισίων: Μέταλλο
Χρώμα Silkscreen: Μαύρος
Λειτουργούσα θερμοκρασία: 0 ºF~104 ºF ºC~40 ºC/32
Θερμοκρασία αποθήκευσης: −20 ºC~60 ºC/−4 ºF~140 ºF
Σχετική υγρασία: 20~ 90% RH (non-condensing)
Κατανάλωση ισχύος: 30 W (ανώτατο)/0.5w (εφεδρικό)
5. Διάγραμμα σύνδεσης για switcher μητρών HDMI1.4 4X4 HDBaseT:
