Λεπτομέρειες:
|
| πρωτόκολλο: | Πρωτόκολλο υποστήριξης hdcp1.3, πρωτόκολλο υποστήριξης hdmi1.3, συμβατό με το πρωτόκολλο dvi1.0 | Κέρδος: | 0 DB |
|---|---|---|---|
| Εύρος ζώνης διεπαφών: | 2.25Gbps (σύνολο 6.75Gbps, 2.25Gbps ανά χρώμα) | Μέγιστο ψήφισμα υποστήριξης: | HDPC: 1920x1200P@ 60_24bit, HDTV: το 1920x1080P@60_36bit |
| Μέγιστη καθυστέρηση μετάδοσης: | 5nS (±1nS) | Ταχύτητα μετατροπής: | 200 NS (μέγιστος χρόνος) |
| σύνθετη αντίσταση: | 50 Ω | ||
| Επισημαίνω: | 60HZ τηλεοπτικός επεξεργαστής τοίχων μητρών,HDCP1.3 τηλεοπτικός ελεγκτής τοίχων TV,HDCP1.3 τηλεοπτικός επεξεργαστής τοίχων μητρών |
||

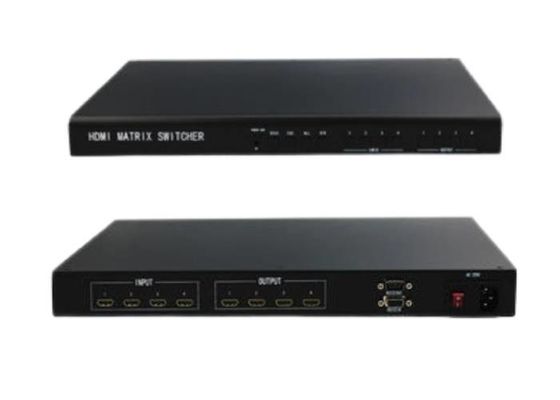

HDCP1.3 τηλεοπτικός επεξεργαστής 4 τοίχων μητρών HDTV 1920x1080P 60HZ σε 4 έξω
4 στον τηλεοπτικό ελεγκτή τοίχων 4 έξω HDMI
Επισκόπηση προϊόντων:
Switcher μητρών είναι μια υψηλής απόδοσης επαγγελματική συσκευή μετατροπής με τον ενσωματωμένο ευφυή έλεγχο. Χρησιμοποιείται συγχρόνως στο διακόπτη
κάθε ακουστικό και τηλεοπτικό σήμα εισαγωγής σε οποιοδήποτε κανάλι παραγωγής ακουστικός και τηλεοπτικός. Υιοθετήστε μια μοναδική μέθοδο επεξεργασίας που βελτιώνει πολύ την ταχύτητα μετατροπής της συσκευής. Υποστηρίξτε ποικίλες μεθόδους ελέγχου, εύκαμπτη λειτουργία switchers, που χρησιμοποιείται ευρέως στην εφαρμοσμένη μηχανική ραδιοφώνων και τηλεόρασης, τις αίθουσες συνδιαλέξεων πολυμέσων, την εφαρμοσμένη μηχανική επίδειξης μεγάλος-οθόνης, τα κέντρα τηλεοπτικής διδασκαλίας, εντολής και ελέγχου και άλλες θέσεις
Χαρακτηριστικά γνωρίσματα:
• • • • Εύρος ζώνης 2.25Gbps διεπαφών (συνολικό εύρος ζώνης 6.75Gbps), που υποστηρίζει το υψηλότερο ψήφισμα:
• • • • HDPC: το 1920x1200P@60_24bit Το HDTV1920x1080P@60_36bit
• • • • Υποστήριξη για την αναθεώρηση hdcp1.3, που παρέχει τη σημαντική ασφάλεια και την ψηφιακή ικανοποιημένη προστασία
• • • • Γρήγορη διαδικασία μεταγωγής υποστήριξης τηλεχειρισμός τηλεχειρισμού υποστήριξης υπέρυθρος
• • • • Οι πίνακες εισαγωγής και παραγωγής υποστηρίζουν τη λειτουργία καρτών και να είναι καυτοί που ανταλλάσσονται μπορούν στην περιοχή
• • • • Βασικές οδηγίες ελέγχου μητρών υποστήριξης και βασικές λειτουργίες μητρών
Τεχνικές παράμετροι:
| βίντεο | |
| πρωτόκολλο | Πρωτόκολλο υποστήριξης hdcp1.3, πρωτόκολλο υποστήριξης hdmi1.3, συμβατό με το πρωτόκολλο dvi1.0 |
| Κέρδος | 0 DB |
| Εύρος ζώνης διεπαφών | 2.25Gbps (σύνολο 6.75Gbps, 2.25Gbps ανά χρώμα) |
| Μέγιστο ψήφισμα υποστήριξης |
HDPC: 1920x1200P@ 60_24bit, HDTV: το 1920x1080P@60_36bit |
| Ρολόι κομματιών jitter | <0> |
| Χρόνος ανόδου κομματιών | <0> |
| Χρόνος πτώσης κομματιών | <0> |
| Μέγιστη καθυστέρηση μετάδοσης | 5nS (±1nS) |
| Ταχύτητα μετατροπής | 200 NS (μέγιστος χρόνος) |
| Τηλεοπτική εισαγωγή | |
| διεπαφή | VGA/μια dvi-d/hdmi-θηλυκή διεπαφή |
| Δύναμη σημάτων | T.M.D.S +/- 0.4Vpp |
| σύνθετη αντίσταση | 50 Ω |
| Εισάγετε edid | Ζωντανός επαναγράψιμος Edid |
| Συνιστώμενη μέγιστη απόσταση εισαγωγής | Λιγότερο από 40 μέτρα στο 1920x1080@60 (συνιστώμενη χρήση του επικυρωμένου ειδικού καλωδίου HDMI, όπως το καλώδιο Molex TM) |
| Τηλεοπτική παραγωγή | |
| διεπαφή | VGA/μια dvi-d/hdmi-θηλυκή διεπαφή |
| σύνθετη αντίσταση | 50Ω |
| Συνιστώμενη μέγιστη απόσταση παραγωγής | Λιγότερο από 10 μέτρα στο 1920x1200@60 (συνιστώμενη χρήση των επικυρωμένων HDMI-συγκεκριμένων καλωδίων όπως τα καλώδια Molex TM) |
| Τύπος ελέγχου | |
| Τμηματική διεπαφή ελέγχου | Rs-232, αρσενική και θηλυκή διεπαφή δ-τύπων 9 καρφιτσών |
| Baud ποσοστό και πρωτόκολλο | Baud ποσοστό: 9600, κομμάτια στοιχείων: 8 μπιτ, κομμάτια στάσεων: 1, καμία ισότητα |
| Τμηματική δομή λιμένων ελέγχου | 2 = TX, 3 = RX, 5 = GND |
| προδιαγραφή | |
| παροχή ηλεκτρικού ρεύματος | 100VAC ~ 240VAC, 50/60 Hz, διεθνής παροχή προσαρμοστικού ηλεκτρικού ρεύματος |
| θερμοκρασία | Θερμοκρασία αποθήκευσης και χρήσης: -20° ~ +70° |
| υγρασία | Υγρασία αποθήκευσης και χρήσης: 10% ~ 90% |
| Μέγεθος πλαισίων | Υπό τον όρο του πραγματικού προτύπου |
| βάρος προϊόντων | Υπό τον όρο του πραγματικού προτύπου |
| Σημάνετε το χρόνο μεταξύ των αποτυχιών | 30.000 ώρες |
| Εξουσιοδότηση | ελεύθερη εξουσιοδότηση 1 έτους, συντήρηση διάρκειας ζωής |
