Λεπτομέρειες:
|
| πρωτόκολλο: | Πρωτόκολλο υποστήριξης hdcp1.3, πρωτόκολλο υποστήριξης hdmi1.3, συμβατό με το πρωτόκολλο dvi1.0 | Εύρος ζώνης διεπαφών: | 2.25Gbps (σύνολο 6.75Gbps, 2.25Gbps ανά χρώμα) |
|---|---|---|---|
| Μέγιστο ψήφισμα υποστήριξης: | HDPC: 1920x1200P@ 60_24bit, HDTV: το 1920x1080P@60_36bit | Λιμένες εισαγωγής: | 4 κανάλια HDMI |
| Λιμένες παραγωγής: | 4 κανάλια HDMI | Χρώμα: | Μαύρος |
| Επισημαίνω: | HDMI1.3 τηλεοπτικός ελεγκτής τοίχων LCD,HDPC1.3 τηλεοπτικός ελεγκτής τοίχων LCD,Ελεγκτής μητρών της FCC HDMI |
||

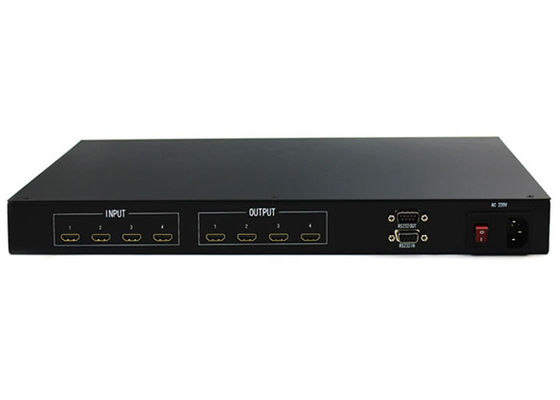

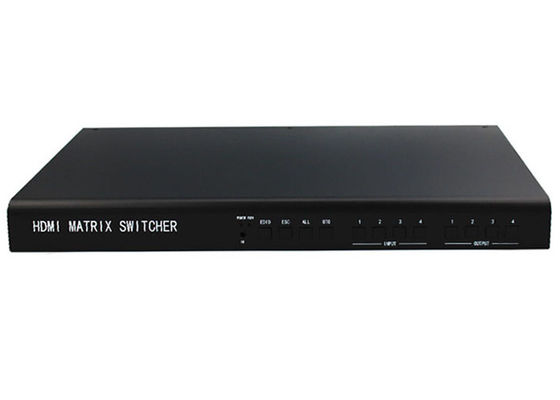

4 4 έξω στο τηλεοπτικό πρωτόκολλο ελεγκτών HDMI1.3 HDPC1.3 τοίχων μητρών LCD
4 στη μήτρα 4 έξω HDMI και τον τηλεοπτικό ελεγκτή τοίχων LCD
Επισκόπηση προϊόντων:
Switcher μητρών είναι μια υψηλής απόδοσης επαγγελματική συσκευή μετατροπής με τον ενσωματωμένο ευφυή έλεγχο.
Υιοθετήστε μια μοναδική μέθοδο επεξεργασίας που βελτιώνει πολύ την ταχύτητα μετατροπής της συσκευής.
Χαρακτηριστικά γνωρίσματα:
1. Με την δύναμη-κάτω λειτουργία μνήμης, με δύναμη-από την προστασία τομέων
2. Εύκαμπτος τρόπος ελέγχου, λειτουργία επιτροπής κουμπιών κρυστάλλου, και 2 τυποποιημένες διεπαφές επικοινωνίας rs-232, συμβατές με τα διάφορα περιβάλλοντα, κατάλληλα για τους χρήστες να χρησιμοποιήσουν με τις διάφορες συσκευές τηλεχειρισμού
3. Ενσωματωμένη διεθνής καθολική παροχή ηλεκτρικού ρεύματος
4, πλήρη πλαίσια μετάλλων συμβατά με τυποποιημένα 19 γραφεία ίντσας.
5. Μέτωπο μητρών υποστήριξης - εφεδρικά λογότυπο επιτροπής LCD και λογισμικό ελέγχου.
6. Υποστήριξη hdcp για να λύσει τις αντίστοιχες συσκευές όπως η blu-ακτίνα dvd και ούτω καθεξής.
Τεχνικές παράμετροι:
|
βίντεο |
|
|
πρωτόκολλο |
Πρωτόκολλο υποστήριξης hdcp1.3, πρωτόκολλο υποστήριξης hdmi1.3, συμβατό με το πρωτόκολλο dvi1.0 |
|
Κέρδος |
0 DB |
|
Εύρος ζώνης διεπαφών |
2.25Gbps (σύνολο 6.75Gbps, 2.25Gbps ανά χρώμα) |
|
Μέγιστο ψήφισμα υποστήριξης |
HDPC: 1920x1200P@ 60_24bit, HDTV: το 1920x1080P@60_36bit |
|
Ρολόι κομματιών jitter |
<0> |
|
Χρόνος ανόδου κομματιών |
<0> |
|
Χρόνος πτώσης κομματιών |
<0> |
|
Μέγιστη καθυστέρηση μετάδοσης |
5nS (±1nS) |
|
Ταχύτητα μετατροπής |
200 NS (μέγιστος χρόνος) |
|
Τηλεοπτική εισαγωγή |
|
|
διεπαφή |
VGA/μια dvi-d/hdmi-θηλυκή διεπαφή |
|
Δύναμη σημάτων |
T.M.D.S +/- 0.4Vpp |
|
σύνθετη αντίσταση |
50 Ω |
|
Εισάγετε edid |
Ζωντανός επαναγράψιμος Edid |
|
Συνιστώμενη μέγιστη απόσταση εισαγωγής |
Λιγότερο από 40 μέτρα στο 1920x1080@60 (συνιστώμενη χρήση του επικυρωμένου ειδικού καλωδίου HDMI, όπως το καλώδιο Molex TM) |
|
Τηλεοπτική παραγωγή |
|
|
διεπαφή |
VGA/μια dvi-d/hdmi-θηλυκή διεπαφή |
|
σύνθετη αντίσταση |
50Ω |
|
Συνιστώμενη μέγιστη απόσταση παραγωγής |
Λιγότερο από 10 μέτρα στο 1920x1200@60 (συνιστώμενη χρήση των επικυρωμένων HDMI-συγκεκριμένων καλωδίων όπως τα καλώδια Molex TM) |
|
Τύπος ελέγχου |
|
|
Τμηματική διεπαφή ελέγχου |
Rs-232, αρσενική και θηλυκή διεπαφή δ-τύπων 9 καρφιτσών |
|
Baud ποσοστό και πρωτόκολλο |
Baud ποσοστό: 9600, κομμάτια στοιχείων: 8 μπιτ, κομμάτια στάσεων: 1, καμία ισότητα |
|
Τμηματική δομή λιμένων ελέγχου |
2 = TX, 3 = RX, 5 = GND |
|
προδιαγραφή |
|
|
παροχή ηλεκτρικού ρεύματος |
100VAC ~ 240VAC, 50/60 Hz, διεθνής παροχή προσαρμοστικού ηλεκτρικού ρεύματος |
|
θερμοκρασία |
Θερμοκρασία αποθήκευσης και χρήσης: -20° ~ +70° |
|
υγρασία |
Υγρασία αποθήκευσης και χρήσης: 10% ~ 90% |
|
Μέγεθος πλαισίων |
Υπό τον όρο του πραγματικού προτύπου |
|
βάρος προϊόντων |
Υπό τον όρο του πραγματικού προτύπου |
|
Σημάνετε το χρόνο μεταξύ των αποτυχιών |
30.000 ώρες |
|
Εξουσιοδότηση |
ελεύθερη εξουσιοδότηση 1 έτους, συντήρηση διάρκειας ζωής |
Διάγραμμα εφαρμογής:
