Λεπτομέρειες:
|
| όνομα προϊόντων: | 5x2 ο τηλεοπτικός επεξεργαστής 10 TV TV ελεγκτών USB/HDMI/VGA/AV τοίχων παρουσιάζει μια οθόνη συνδετ | Σήμα εισαγωγής: | VGA, HDMI, βίντεο, USB |
|---|---|---|---|
| Σήμα παραγωγής: | παραγωγή 10 Χ HDMI | Ακουστικός: | 3.5 η ακουστική διεπαφή, υποστηρίζει αριστερά και σωστά κανάλια και στερεοφωνικός, διακόπτης σημάτων |
| Τρόπος ελέγχου: | Μακρινό、 κλειδί περίπτωσης RS232、 | Παροχή ηλεκτρικού ρεύματος: | Εναλλασσόμενο ρεύμα 100 έως 240 Β |
| Δύναμη: | 20W | Διαστάσεις (1U): | 1U τυποποιημένο κλουβί 19 ίντσας, 442mm (L) *45mm (Χ) *242mm (W) |
| Βάρος (1U): | 2.5KG | ||
| Επισημαίνω: | 5x2 τηλεοπτικός ελεγκτής τοίχων LCD,1U τηλεοπτικός ελεγκτής τοίχων LCD,5x2 τηλεοπτικός επεξεργαστής τοίχων TV |
||
5x2 τηλεοπτικός AV ελεγκτών USB HDMI τοίχων LCD τηλεοπτικός επεξεργαστής TV VGA

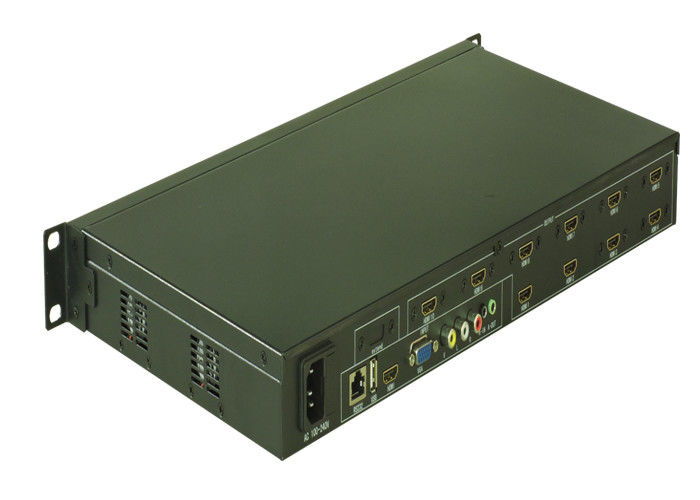

5x2 ο τηλεοπτικός επεξεργαστής 10 TV TV ελεγκτών USB/HDMI/VGA/AV τοίχων παρουσιάζει μια οθόνη συνδετικός για την επίδειξη LED/LCD
1, εισαγωγή προϊόντων:
5x2 ο τηλεοπτικός επεξεργαστής 10 TV TV ελεγκτών USB/HDMI/VGA/AV τοίχων παρουσιάζει μια οθόνη συνδετικός για την επίδειξη LED/LCD
σχεδιάζεται για να είναι αληθινά μορφωματικός τηλεοπτικός επεξεργαστής τοίχων in/out, για να συλλάβει, η ΑΓΓΕΛΊΑ μετατρέπει, καθοδηγεί, διανέμει το σήμα όλος-σχήματος στον πολλαπλάσιο τηλεοπτικό τοίχο, συμπεριλαμβανομένης της TV LCD, DLP, πλάσμα, κ.λπ., διατηρώντας ένα αληθινό ψηφιακό σήμα.
Ο τηλεοπτικός ελεγκτής τοίχων lm-TV10 2x5 με πολλές διαφορετικές τηλεοπτικές διεπαφές, περιλαμβάνει HDMI, VGA, AV, και είναι μπορεί να αποκωδικοποιήσει το βίντεο (όπως RMVB), ήχος (όπως MP3), φωτογραφία (όπως JPG) από μόνο του μέσω της διεπαφής USB. κάθε βίντεο με τον ήχο μπορεί να μεταστραφεί από κοινού. η διεπαφή παραγωγής HDMI, ψήφισμα είναι 1080P ή 720P, από το χρήστη.
5x2 ο τηλεοπτικός επεξεργαστής 10 TV TV ελεγκτών USB/HDMI/VGA/AV τοίχων παρουσιάζει μια οθόνη συνδετικός για την επίδειξη LED/LCD
Ο τηλεοπτικός ελεγκτής τοίχων μπορεί να ελεγχθεί από μακρινό, το κουμπί και RS232.
2, εισαγωγή λειτουργίας:
1, πρότυπο πολυ-οθόνης
Ο χρήστης μπορεί να αυξήσει ή να μειώσει τις ενότητες παραγωγής που οφείλονται να υιοθετήσουν το μορφωματικό σχέδιο. Και η ενιαία μηχανή μπορεί παραγωγή σημάτων 25 μέγιστη HDMI κοινή με το πρωτόκολλο συμβατότητας DVI. Μπορεί να πραγματοποιήσει την απεριόριστη ένωση μέσω της σύνδεσης καταρρακτών Σύμφωνα με την απαίτηση χρηστών, η ενιαία μηχανή μπορεί να είναι προσαρμοσμένα διάφορα είδη σχεδίων πολυ-οθόνης όπως 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2 ect.
2, σήμα εισαγωγής

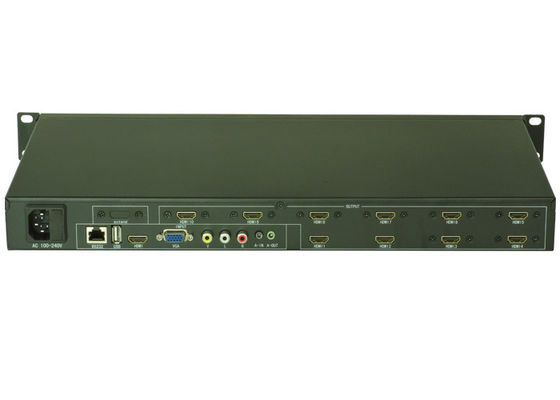

Μπορεί να υποστηρίξει το σήμα εισαγωγής 4 στο σύνολο αποτελείται από 1 σύνθετο βίντεο, 1 VGA, 1 HDMI, 1 USB και η διεπαφή HDMI και USB με το ακουστικό και τηλεοπτικό funtion αποκωδικοποίησης, το σύνθετο βίντεο και το σήμα VGA προσθέτει τη σχετική ακουστική διεπαφή. Αυτό που είναι περισσότερος, όλο το τηλεοπτικό σήμα εισαγωγής μπορεί να μεταπηδήσει με την ακουστική παραγωγή στο συγχρονισμό. Παρακάτω είναι το διάγραμμα διεπαφών:
3, λειτουργία καθρεφτών
Συγκρίνετε με τον κοινό επεξεργαστή πολυ-οθόνης, μπορεί να συνειδητοποιήσει ότι 180°mirror ανατρέπουν τη λειτουργία προς κάθε ενιαία μονάδα επίδειξης. Θα μειώνει αισθητά το χάσμα της ένωσης LCD, τα οποία καθιστούν την εικόνα ζωηρότερη εάν η TV LCD ανατρέψει 180°toward επάνω από τη σειρά όταν χρήστης κοινό συνηθισμένο LCD TV.Following που παρουσιάζεται:
Πριν από την ανατροπή μετά από την ανατροπή
4, λειτουργία απαλοιφής ακρών
Χωρίς κενή λειτουργία ακρών, όλη η κοινή μονάδα επίδειξης έχει το χάσμα πλαισίων, τα οποία κάνουν το τράβηγμα εικόνας να σχίσει επάνω στο όραμα και αίσθημα αφύσικα Η εικόνα φυσικότερη και ζωηρή χωρίς μετασχηματισμό και σύρει μετά από την κενή διαδικασία ακρών. Παρακάτω είναι διάγραμμα σύγκρισης
Χωρίς λειτουργία απαλοιφής ακρών μετά από τη διαδικασία απαλοιφής ακρών
5, USB διαβιβάζουν τη λειτουργία
Το προϊόν μπορεί να υποστηρίξει USB διαβιβάζει και κοινή λειτουργία. Μετά από να τελειώσει την κοινή βασική λειτουργία LCD, ο χρήστης μπορεί να θέσει μόνο το βίντεο ή την εικόνα κοινό παιχνίδι σχεδίων. Είναι απλό και χρήσιμο, καμία πρόσθετη κατανομή ανάγκης ένας υπολογιστής ή άλλος εξοπλισμός ραδιοφωνικής μετάδοσης, μόνο εμείς πρέπει να κάνει είναι ένθετο που ένας δίσκος του U στη διεπαφή USB στο προϊόν μας πολυ-η διαδικασία.
6, βασική λειτουργία
*** Πολλαπλάσιο που συνδέει τις λειτουργίες με 9 αποτελέσματα HDMI (3×3, 2×4, 4×2)
*** Πολλαπλάσιο τηλεοπτικό σήμα εισαγωγής με 1 HDMI, 1 DVI, 1 VGA, 1 USB
*** Λειτουργία καθρεφτών υποστήριξης
*** Λειτουργία μασκών edage υποστήριξης
*** Υποστήριξη RS232 και τηλεχειρισμός
| βίντεο | |
| πρωτόκολλο | Πρωτόκολλο υποστήριξης hdcp1.3, πρωτόκολλο υποστήριξης hdmi1.3, συμβατό με το πρωτόκολλο dvi1.0 |
| Κέρδος | 0 DB |
| Εύρος ζώνης διεπαφών | 2.25Gbps (σύνολο 6.75Gbps, 2.25Gbps ανά χρώμα) |
| Μέγιστο ψήφισμα υποστήριξης |
HDPC: 1920x1200P@ 60_24bit, HDTV: το 1920x1080P@60_36bit |
| Ρολόι κομματιών jitter | <0> |
| Χρόνος ανόδου κομματιών | <0> |
| Χρόνος πτώσης κομματιών | <0> |
| Μέγιστη καθυστέρηση μετάδοσης | 5nS (±1nS) |
| Ταχύτητα μετατροπής | 200 NS (μέγιστος χρόνος) |
| Τηλεοπτική εισαγωγή | |
| διεπαφή | VGA/μια dvi-d/hdmi-θηλυκή διεπαφή |
| Δύναμη σημάτων | T.M.D.S +/- 0.4Vpp |
| σύνθετη αντίσταση | 50 Ω |
| Εισάγετε edid | Ζωντανός επαναγράψιμος Edid |
| Συνιστώμενη μέγιστη απόσταση εισαγωγής | Λιγότερο από 40 μέτρα στο 1920x1080@60 (συνιστώμενη χρήση του επικυρωμένου ειδικού καλωδίου HDMI, όπως το καλώδιο Molex TM) |
| Τηλεοπτική παραγωγή | |
| διεπαφή | VGA/μια dvi-d/hdmi-θηλυκή διεπαφή |
| σύνθετη αντίσταση | 50Ω |
| Συνιστώμενη μέγιστη απόσταση παραγωγής | Λιγότερο από 10 μέτρα στο 1920x1200@60 (συνιστώμενη χρήση των επικυρωμένων HDMI-συγκεκριμένων καλωδίων όπως τα καλώδια Molex TM) |
| Τύπος ελέγχου | |
| Τμηματική διεπαφή ελέγχου | Rs-232, αρσενική και θηλυκή διεπαφή δ-τύπων 9 καρφιτσών |
| Baud ποσοστό και πρωτόκολλο | Baud ποσοστό: 9600, κομμάτια στοιχείων: 8 μπιτ, κομμάτια στάσεων: 1, καμία ισότητα |
| Τμηματική δομή λιμένων ελέγχου | 2 = TX, 3 = RX, 5 = GND |
| προδιαγραφή | |
| παροχή ηλεκτρικού ρεύματος | 100VAC ~ 240VAC, 50/60 Hz, διεθνής παροχή προσαρμοστικού ηλεκτρικού ρεύματος |
| θερμοκρασία | Θερμοκρασία αποθήκευσης και χρήσης: -20° ~ +70° |
| υγρασία | Υγρασία αποθήκευσης και χρήσης: 10% ~ 90% |
| Μέγεθος πλαισίων | Υπό τον όρο του πραγματικού προτύπου |
| βάρος προϊόντων | Υπό τον όρο του πραγματικού προτύπου |
| Σημάνετε το χρόνο μεταξύ των αποτυχιών | 30.000 ώρες |
| Εξουσιοδότηση | ελεύθερη εξουσιοδότηση 1 έτους, συντήρηση διάρκειας ζωής |
Βασικός Τύπος περίπτωσης
7, λειτουργία τηλεχειρισμού
Ο τηλεχειρισμός είναι αποκλειστική προσαρμογή για, λειτουργία του επεξεργαστή πολυ-οθόνης κάθε είναι εντελώς σύμφωνα με τη μακρινή διαμόρφωση και η αγορά δεν μπορεί να την αγοράσει. Το μακρινό cotroller υιοθετεί το υπερευαίσθητο σχέδιο, έτσι είναι attainability απόστασης 7 έως 10 μέτρα, και μπορεί να εκπληρώσει όλες τις λειτουργίες του επεξεργαστή πολυ-οθόνης, όπως οι τοποθετήσεις, διακόπτης, να ρυθμίσουν. Όπως η ακόλουθη εικόνα παρουσιάζει:
8, τοπολογία συστημάτων
