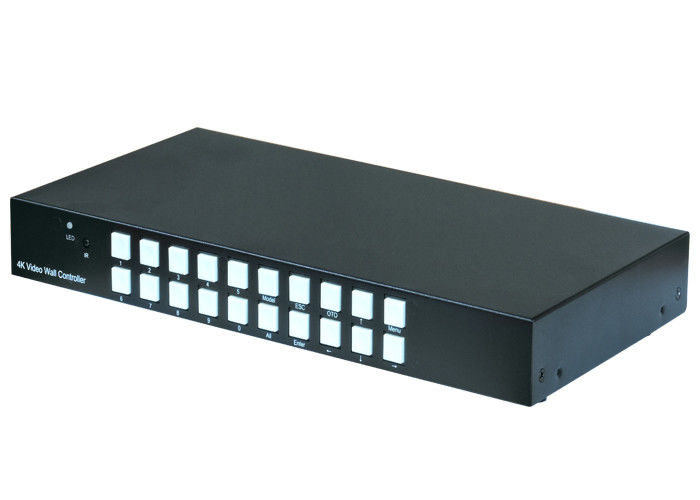

άνευ ραφής switcher μητρών 4K 4x4 HDMI με τον τηλεοπτικό ελεγκτή τοίχων

ⅠΕισαγωγή προϊόντων

Είναι τηλεοπτικός συνδετικός επεξεργαστής 4K, και είναι επίσης άνευ ραφής switcher 4x4 HDMI. Υποστηρίξεις μέχρι να συνδέσει του 4K@60HZ

και άνευ ραφής μετατροπή 4x4. Η υποστήριξη 4 HDMI, 1 εισαγωγή DP και παραγωγή 4 HDMI, εισαγωγή DP μπορούν μόνο να χρησιμοποιηθούν για

να συνδέσει.

ⅡΚύριες λειτουργίες

• Μια μηχανή περιλαμβάνει να συνδέσει και τις άνευ ραφής λειτουργίες μετατροπής συγχρόνως, και οι λειτουργίες μπορούν να επιλεχτούν ελεύθερα.
• Άνευ ραφής λειτουργία μετατροπής υποστήριξης στον τρόπο μητρών.
• Υποστήριξη 1x2, 1x3, 1x4, 2x1, 3x1, τρόπος 4x1,2x2 να συνδέσει τη λειτουργία
• Υποστηρίξτε οποιαδήποτε περιστροφή σημάτων μονάδων επίδειξης 180 βαθμοί.
• Λειτουργία προστατευτικών καλυμμάτων ακρών, συνδετικός τις υποστηρίξεις τρόπου οριζόντιες και την κατακόρυφο που συνδέει τη ρύθμιση
• Ο τρόπος μητρών υποστηρίζει οποιαδήποτε παραγωγή 4 διασπασμένη επίδειξη οθόνης
• Υποστήριξη 1 DP1.2, 1 HDMI2.0, 3 εισαγωγές HDMI1.4, το ψήφισμα μέχρι το 4K@60hz.
• 4 αποτελέσματα HDMI, υποστηρίξεις 1024* το 768@60HZ, 1280* το 800@60HZ, 1280* το 720@60HZ, 1920* το 1080@60HZ, 1920* το 1200@60HZ ψηφίσματος παραγωγής, μετατρέψιμο
• Τηλεχειρισμός υποστήριξης, RS232, έλεγχος κουμπιών πλαισίων

ⅢΛεπτομερείς εισαγωγές

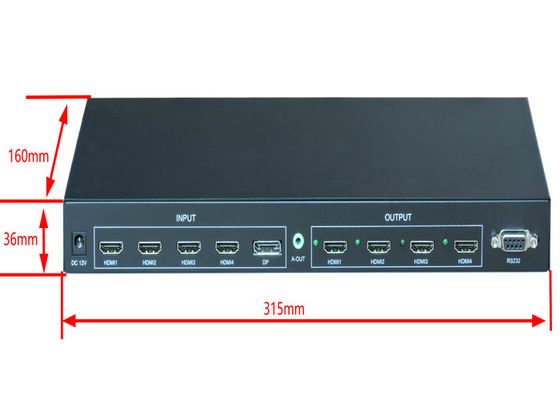

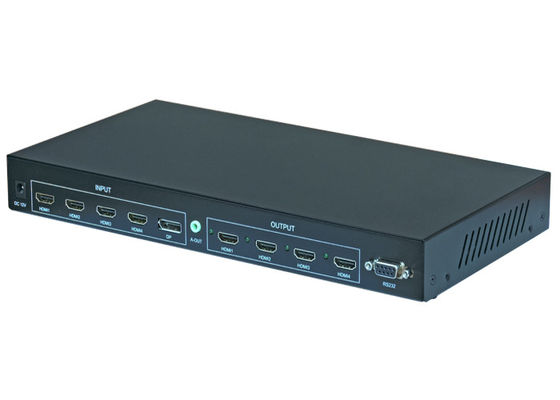

1, σήματα εισαγωγής

Υποστήριξη 1 DP_1.2(το4K@60hz),1HDMI_2,0, 3εισαγωγές HDMI_1,4(το4K@30hz)

2, σήματα παραγωγής

Η υποστήριξη 4 παραγωγή HDMI_1,3, ψήφισμα παραγωγής υποστηρίζει 1024* το 768@60HZ, 1280* το 800@60HZ, 1280* το 720@60HZ, 1920* το 1080@60HZ, 1920* το 1200@60HZ, μετατρέψιμο

Υποστήριξη 1 3,5 χιλ. ακουστικής παραγωγής για να συνδέσει τον ήχο.

3, να συνδέσει, λειτουργία μετατροπής τρόπου μητρών

Οι χρήστες μπορούν να επιλέξουν να συνδέσουν τον τρόπο ή τον άνευ ραφής τρόπο μετατροπής. Η εισαγωγή DP μπορεί μόνο να χρησιμοποιηθεί να συνδέσει τον τρόπο.

4, άνευ ραφής λειτουργία μετατροπής

Η άνευ ραφής λειτουργία μετατροπής σημάτων εισαγωγής υποστήριξης HDMI 4x4, και μπορεί επίσης να υποστηρίξει οποιαδήποτε οθόνη στην επίδειξη 4 σήματα εισαγωγής συγχρόνως.

5, συνδετικός τη λειτουργία
Η να συνδέσει του προϊόντος λειτουργία είναι ενσωματωμένο σχέδιο, μια ενιαία μηχανή μπορεί να επιτύχει το σήμα 4 HDMI συνδετικός την παραγωγή, και μια ενιαία μηχανή μπορεί να θέσει τους διάφορους να συνδέσει τρόπους όπως 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, κ.λπ.

5.1 180 βαθμοί λειτουργίας περιστροφής

Υποστήριξη για να θέσει οποιαδήποτε μονάδα επίδειξης για να περιστραφεί 180 βαθμούς.

5.2 λειτουργία προστατευτικών καλυμμάτων ακρών

Μετά από η επεξεργασία ραφών ακρών, ένα μέρος της εικόνας είναι κρυμμένο, ώστε να επιτευχθεί η επίδραση καμίας παραμόρφωσης και καμίας διαστρέβλωσης.

6, μέθοδος ελέγχου

Η συσκευή μπορεί να ελεγχθεί μέσω του τηλεχειρισμού, των κουμπιών πλαισίων, των rs-232, και του κεντρικού ελέγχου.

ⅣΤοπολογία συστημάτων
