IR τηλεχειριστήριο RS232 HDMI Switcher με 4K 32x32 πλαισίου

4K 32x32 HDMI Matrix Switcher Απομακρυσμένο χειρισμό, RS232 και εμπρόσθια χειριστικά Δημιουργήθηκαν με ένα πλαίσιο 4K 32x32

Περιγραφές:

4K32x32 HDMI Matrix SwitcherΕπειδή είναι ένας διακόπτης μήτρας, επιτρέπει οποιαδήποτε είσοδο να κατευθύνεται σε οποιαδήποτε έξοδο, ή την ίδια είσοδο να κατευθύνεται σε όλες τις εξόδους, ή οποιονδήποτε συνδυασμό.Το 1080p 32x32 HDMI Matrix Switcher έχει σχεδιαστεί για να επιτρέπει τη μετάβαση και τη διανομή 32 εισόδων HDMI σε 32 εξόδους HDMIΈχει επίσης 16 προεπιλογές για αποθήκευση και ανάκληση.

Ο 4K 32x32 HDMI Matrix Switcher είναι ένας κορυφαίος ψηφιακός διακόπτης μήτρας που έχει κατασκευαστεί για τις απαιτήσεις των σημερινών δρομολογήσεων HDMI (High-Definition Multimedia Interface).Δημιουργήθηκε για τη διαδρομή των συστημάτων σας σήματα HDMI να πάει σε 32 εξόδους από 32 εισόδους, αυτό το 32x32 HDMI Matrix Switcher προσφέρει υψηλή απόδοση.

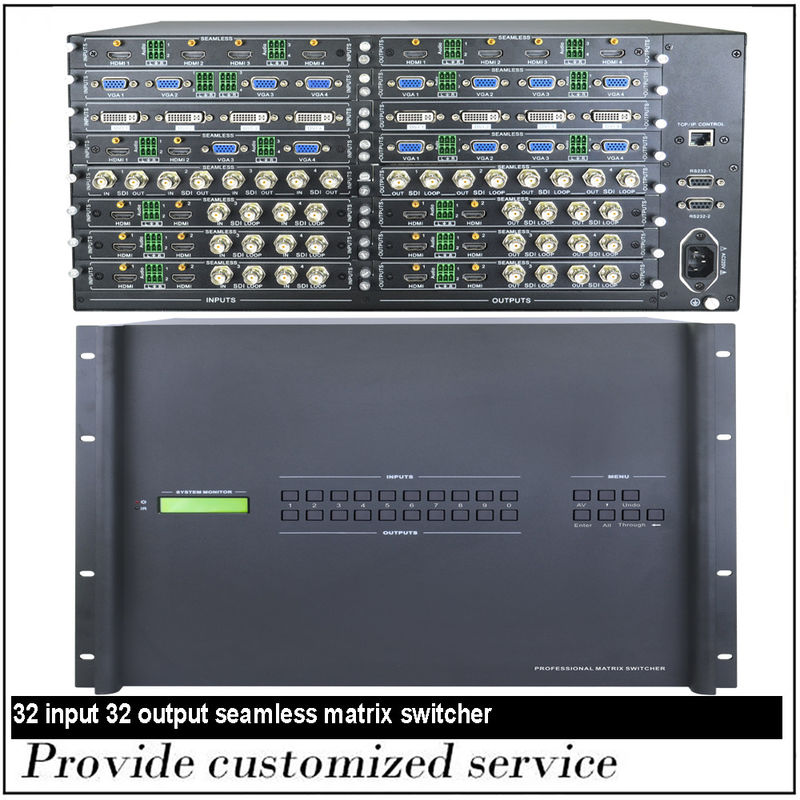

Το πλαίσιο του Card Cage έχει 8 θέσεις εισόδου και 8 θέσεις εξόδου.Αν κάποιος γεμίσει το πλήρες πλαίσιο το ρυθμίζει σε ένα 32x32 HDMI SwitcherΔείχνει παρακάτω η διαμόρφωση για αυτό το 32x32 HDMI Matrix Switcher.

Ο 4K 32x32 HDMI Matrix Switcher παρέχει πλήρη εσωτερική διαχείριση HDCP για την ολοκλήρωση της σημερινής εμπορικής αγοράς A / V, εξασφαλίζοντας την εξακρίβωση ταυτότητας κλειδιού HDCP και τη διαχείριση της χειραψίας εσωτερικά.Το 4K 32x32 HDMI Matrix Switcher μας έρχεται με ένα πλήρες HDCP (High-bandwidth Digital Content Protection) εσωτερικό σύστημα διαχείρισης που θα εξαλείψει κάθε υποκλοπή των ψηφιακών δεδομένων σας.

ΙΙ. Χαρακτηριστικά

• 4K Μετασχηματισμός έως 32 πηγών HDMI σε 32 οθόνες
• 16-Προεπιλογές για αποθήκευση για συχνά χρησιμοποιούμενες διαμορφώσεις
• Εναλλακτικά συστήματα HDCP 1.4 και HDMI
• Επικεφαλής οθόνη LCD για την κατάσταση
• Υποστηρίζει 3D pass through
• Υποστηρίζει τις προδιαγραφές HDMI 1.4 υψηλής ταχύτητας
• Υποστηρίζει πλήρη 1080p & 4K
• Υποστηρίζει τη μετάδοση DDC
• Υποστηρίζει Dolby Digital-True HD και DTS-HD
• Έλεγχος μέσω του τηλεχειριστή του, RS-232 και των κουμπιών του μπροστινού πάνελ
• Προαιρετικοί χειριστές ελέγχου4
• Πλήρης έλεγχος RS-232 για ενσωμάτωση συστημάτων ελέγχου τρίτων

III. Πακέτο

Χημικός εξοπλισμός

Διορθωτής τροφοδοσίας 1PC

Εγχειρίδιο λειτουργίας 1PC

Επικεφαλής

RS232 Σειριακό καλώδιο

IV. Προδιαγραφές

4K 32x32 HDMI Matrix Switcher Προδιαγραφές:

·Πίνακας κάρτας I/O: 4 θύρες HDMI/κάρτα

·Σύνδεσμος εισόδου: HDMI A θηλυκό, T.M.D.S 2.9V/3.3V, 75 Ωμ

·Εξόδου βίντεο: HDMI A θηλυκό, T.M.D.S 2.9V/3.3V, 75 Ωμ

·Κέρδος: 0 dB

·Ανάλυση: Μέχρι 4K4:2:0 χρώμα

·Επιλογές χειρισμού: Κουμπιά, IR τηλεχειριστήριο & RS232 (9-pin θηλυκό D σύνδεσμο)

·Παγκόσμια παροχή ισχύος: 100VAC ~ 240VAC, 50/60Hz, 50W

·Θερμοκρασία: -10 ~ 50 βαθμοί C

·Εργασιακή υγρασία: 10 ~ 90 βαθμοί

·Κανονισμός: CE, FCC και CCC

4K 32x32 HDMI Matrix Switcher Προδιαγραφές:

· Κέρδος: 0 dB

· Σήμα βίντεο: HDMI (ή DVI-D)

· Πεδίο ανάλυσης: Μέχρι 4K 4:2:0 χρώμα

4K 32x32 HDMI Matrix Switcher εισροή:

·Εισόδους: 32 HDMI

·Συνδέτης εισόδου: HDMI

·Επίπεδο εισόδου: T.M.D.S. 2.9V/3.3V

·Αντίσταση εισόδου: 75 Ωμ

4K 32x32 HDMI Matrix Switcher έξοδος:

·Εξόδους: 32 HDMI

·Συνδέτης εξόδου: HDMI

·Επίπεδο εξόδου T.M.D.S. 2.9V/3.3V

·Αντίσταση εξόδου: 75 Ωμ

Άλλες προδιαγραφές 4K 32x32 HDMI Matrix Switcher:

·Απόσταση καλωδίου εισόδου: ~ 25 πόδια AWG24 HDMI 1.4 καλώδιο υψηλής ταχύτητας

·Απόσταση καλωδίου εξόδου: ~ 35 πόδια AWG24 HDMI 1.4 καλώδιο υψηλής ταχύτητας

·Διαχείριση HDCP: Συμμορφούμενη με την προστασία ψηφιακού περιεχομένου υψηλής ζώνης (HDCP) χρησιμοποιώντας τα πρότυπα DVI και HDMI 1.4.Η ενσωματωμένη τεχνολογία διαχείρισης HDCP μπορεί να αναλύσει την ταυτοποίηση κλειδιού HDCP και να πραγματοποιήσει την χειραψία εσωτερικά.

·Ακολουθική πύλη ελέγχου: RS-232, 9-πιν θηλυκό D συνδέσμο με ρύθμιση πιν 2 = TX, 3 = RX, 5 = GND

· IR τηλεχειριστή: Ναι

· Ελέγχος μπροστινού πάνελ: κουμπιά

ⅤΧρησιμοποιώντας τομείς εφαρμογής
