Λεπτομέρειες:
|
| Συμμόρφωση HDMI: | HDMI 1.4b | Συμμόρφωση HDCP: | HDCP 1,4 |
|---|---|---|---|
| Τηλεοπτικό εύρος ζώνης: | 10.2Gbps | Αναλογικά ακουστικά σχήματα: | LPCM2.0 44.1KHz 48KHz |
| Λιμένες εισαγωγών: | τύπος Α [θηλυκό 19-καρφιτσών] 1x SEVICER 4x HDMI [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] | Λιμένες αποτελεσμάτων: | ήχος VGA τύπων Α [θηλυκό 19-καρφιτσών] 1x 1x HDMI [VGA-δ] 1x [3.5mm ο στερεοφωνικός μίνι-Jack] |
| Επισημαίνω: | 4 εισαγμένο τετράγωνο Multiviewer Hdmi 4K,Τετράγωνο Multiviewer της FCC 4K,1XVGA παραγωγή HDMI Multiviewer |
||

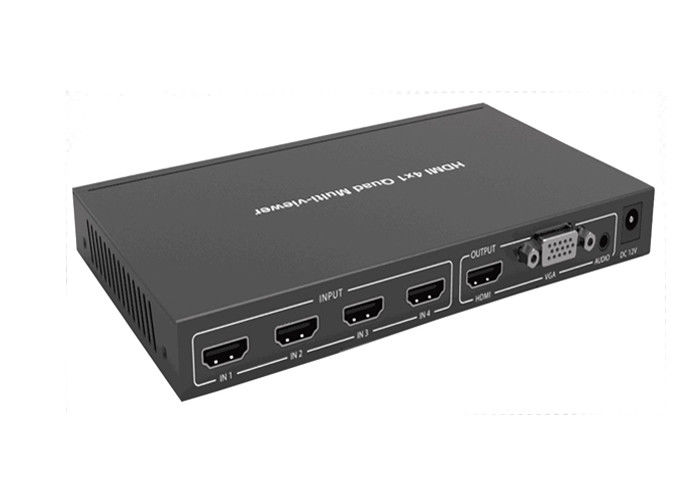

4 εισάγουν το τετράγωνο 4K hdmi multiviewer με 1 παραγωγή Χ HDMI και 1 παραγωγή VGA Χ
1. Εισαγωγή:
Τύπος διεπαφών: HDMI
Ποσότητα: 1 σύνολο
Χρώμα θραυστών: Γκρίζος
Διάσταση: περ. 189*90*25mm/6.7x3.2x0.9in
2. Συσκευασία συμπεριλαμβανόμενη:
1 X 4 εισαγμένο τετράγωνο 4K hdmi multiviewer με 1 παραγωγή Χ HDMI και 1 παραγωγή VGA Χ
1 τηλεχειρισμός Χ
1 προσαρμοστής ΣΥΝΕΧΟΎΣ δύναμης Χ
1 εγχειρίδιο χρηστών Χ
3. Προδιαγραφές
| Τεχνικός | |
| Συμμόρφωση HDMI | HDMI 1.4b |
| Συμμόρφωση HDCP | HDCP 1,4 |
| Τηλεοπτικό εύρος ζώνης | 10.2Gbps |
| Τηλεοπτικά ψηφίσματα | το 3840x2160@30Hz, το 1920x1080@50/60Hz, το 1280x720@50/60Hz, το 1920x1200@60Hz, το 1024x768@60Hz |
| Βάθος χρώματος | οκτάμπιτος |
| Διάστημα χρώματος | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Αναλογικά ακουστικά σχήματα | LPCM2.0 44.1KHz 48KHz |
| Προστασία ESD |
Πρότυπο ανθρώπινου σώματος: ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
| Συνδέσεις | |
| Λιμένες εισαγωγών |
τύπος Α 4x HDMI [θηλυκό 19-καρφιτσών] 1x SEVICER [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] |
| Λιμένες αποτελεσμάτων |
τύπος Α 1x HDMI [θηλυκό 19-καρφιτσών] 1x VGA [VGA-δ] 1x ήχος [3.5mm ο στερεοφωνικός μίνι-Jack] |
| Μηχανικός | |
| Κατοικία | Περίφραξη μετάλλων |
| Χρώμα | Μαύρος |
| Διαστάσεις | 185mm (W)×128mm (D)×20mm (η) |
| Βάρος | 595g |
| Παροχή ηλεκτρικού ρεύματος |
Εισαγωγή: AC100~240V 50/60Hz, παραγωγή: DC12V/1A (Πρότυπα US/EU, CE/FCC/UL επικυρωμένο) |
| Κατανάλωση ισχύος | 7.68W (ανώτατος) |
|
Λειτουργία Θερμοκρασία |
0°C ~ 40°C/32°F ~ 104°F |
| Θερμοκρασία αποθήκευσης | -20°C ~ 60°C/-4°F ~ 140°F |
| Σχετική υγρασία | 20~90% RH (non-condensing) |
| Όνομα προϊόντων | 4 εισάγουν το τετράγωνο 4K hdmi multiviewer με 1 παραγωγή Χ HDMI και 1 παραγωγή VGA Χ |
4. Τρόποι επίδειξης
Ο πολυ-θεατής τετραγώνων έχει 5 τρόπους επίδειξης. Παρακαλώ δείτε την κάτωθι περιγραφή λεπτομέρειας.

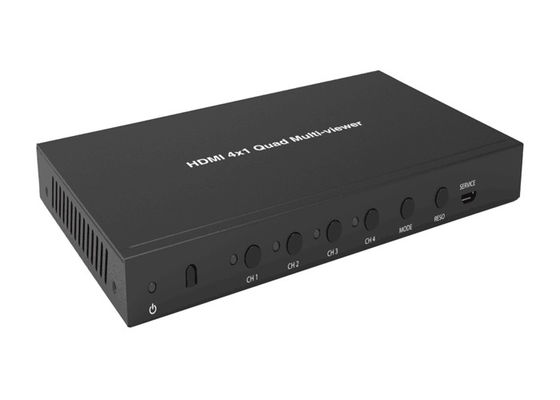

ΤΡΟΠΟΣ 1: Ο πολυ-θεατής τετραγώνων θα επιδείξει χωριστά τέσσερις εισαγωγές HDMI. Πιέστε την -επιτροπή κουμπιών CH1/CH2/CH3/CH4 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 1/2/3/4 κουμπιά στην επιλογή της πηγής εισαγωγής, το αντίστοιχο φως -επιτροπής είναι.
ΤΡΟΠΟΣ 2: Ο πολυ-θεατής τετραγώνων διαιρεί τέσσερις εισαγωγές HD με το ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Η -επιτροπή τέσσερα φω'τα είναι ανοικτή. Στο παράθυρο CH1, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH1 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 1 κουμπί στην κυκλική επιλογή τέσσερα πηγή εισαγωγών. Στο παράθυρο CH2, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH2 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 2 κουμπί στην κυκλική επιλογή τέσσερα πηγή… κ.λπ. εισαγωγών.
Το υπόλοιπο μπορεί να γίνει με τον ίδιο τρόπο.
ΤΡΟΠΟΣ 3: Ο πολυ-θεατής τετραγώνων διαιρεί τέσσερις εισαγωγές και την επίδειξη HD σε μια οθόνη. Η -επιτροπή τέσσερα φω'τα είναι ανοικτή. Η μέθοδος λειτουργίας είναι η ίδια με τον ΤΡΟΠΟ 2.
ΤΡΟΠΟΣ 4: Ο πολυ-θεατής τετραγώνων διαιρεί δύο εισαγωγές HD με το ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Τα φω'τα -επιτροπής CH1/CH2 είναι ανοικτά. Στο παράθυρο CH1, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH1 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 1 κουμπί στην κυκλική επιλογή τέσσερα πηγή εισαγωγών. Στο παράθυρο CH2, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH2 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 2 κουμπί στην κυκλική επιλογή τέσσερα πηγή εισαγωγών.
ΤΡΟΠΟΣ 5: Ο πολυ-θεατής τετραγώνων διαιρεί τέσσερις εισαγωγές και την επίδειξη HD σε μια οθόνη. Η -επιτροπή τέσσερα φω'τα είναι ανοικτή. Η μέθοδος λειτουργίας είναι η ίδια με τον ΤΡΟΠΟ 2.
7. Τηλεχειρισμός
: Πιέστε αυτό το κουμπί στον καθορισμό του εφεδρικού τρόπου, πιέστε αυτό το κουμπί πάλι στη δύναμη στη μονάδα.
: Πιέστε αυτό το κουμπί στο άνοιγμα ή το κλείσιμο του πλαισίου παραθύρων επίδειξης.
RES. : Πιέστε αυτό το κουμπί στο κυκλικό ψήφισμα παραγωγής επιλογής.
Τρόπος:
: Πιέστε αυτά τα κουμπιά
επιλογή του τρόπου επίδειξης παραγωγής.
Πηγή:
1/2/3/4: Πιέστε αυτά τα κουμπιά στην επιλογή της πηγής εισαγωγής.
: Πιέστε αυτό το κουμπί στην κυκλική πηγή εισαγωγής επιλογής (αυτό το κουμπί μπορεί να χρησιμοποιηθεί μόνο στον ΤΡΟΠΟ 1).
Ήχος:
: Πιέστε αυτό το κουμπί στην κυκλική πηγή εισαγωγής επιλογής (αυτό το κουμπί μπορεί να χρησιμοποιηθεί στον ΤΡΟΠΟ 1 μόνο).
Ήχος:
: Βουβό κουμπί.
: Πιέστε αυτό το κουμπί στην κυκλική ακουστική παραγωγή επιλογής.
4 εισάγουν το τετράγωνο 4K hdmi multiviewer με 1 παραγωγή Χ HDMI και 1 παραγωγή VGA Χ
