HDMI 2x1 MultiViewer με το ΣΠΌΡΟ

1. Εισαγωγή

Αυτό το προϊόν είναι μια υψηλή επίδοση 2 από 1 πολυ-θεατή. Υποστηρίζει την υψηλή επίδειξη πηγής εισαγωγής καθορισμού δύο σε μια οθόνη.

Σαν πολυ-θεατή, μπορεί να επιδείξει σε μια οθόνη σε 4 τρόπους.

2. Χαρακτηριστικά γνωρίσματα

1. Υποχωρητικός με HDMI 1.3a, HDCP 1,2

2. Πολλαπλασιασμένο υποστηρίξεις HDMI 2 που εισάγονται και 1 παραγωγή και 4 τρόποι επίδειξης

3. Υποστηρίξεις μέχρι το υψηλό ψήφισμα καθορισμού 1080p

4. Μετρητής υποστήριξης επάνω, μετρητής κάτω από τη λειτουργία

5. Πολυ ψήφισμα παραγωγής υποστήριξης

6. Ψηφιακό ακουστικό σχήμα LPCM/AC3/DTS υποστήριξης

3. Συσκευασία

• Πολυ-θεατής HDMI 2x1 - 1PCS
• 5V1A προσαρμοστής ΣΥΝΕΧΟΥΣ δύναμης - 1PCS
• Εγχειρίδιο λειτουργίας - 1PCS

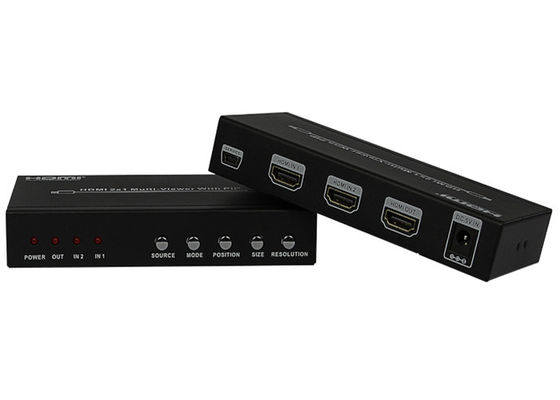

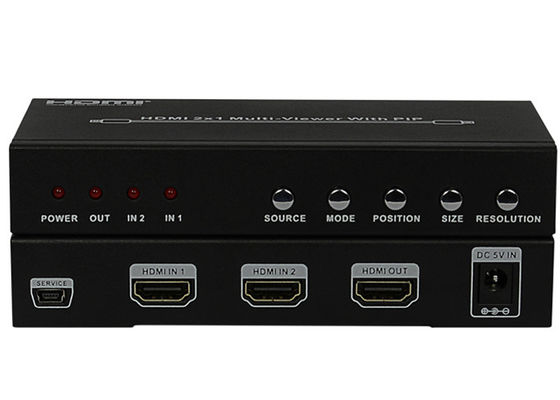

4.Produicts' εικόνα για τον πολυ-θεατή HDMI 2x1 με το ΣΠΌΡΟ:

5. Προδιαγραφές

1.Video εύρος ζώνης 225MHz [6.75Gbps]

2.Input λιμένες 2 × HDMI (θηλυκός τύπος)

3.Output λιμένες 1 × HDMI (θηλυκός τύπος),

4.Audio παραγωγή PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

5.Input ψήφισμα 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz, το 800x600@60, το 1024x768@60, το 1280x720@60, το 1920x1080@60

Ψήφισμα 1080p, 1080i, 720p, 1024x768,1360x768 παραγωγής

6.ESD πρότυπο ανθρώπινου σώματος προστασίας: ±8 kV (απαλλαγή κενών αέρος) ±4 kV (απαλλαγή επαφών)

7. Συνεχές ρεύμα παροχής ηλεκτρικού ρεύματος 5V/1A (πρότυπα US/EU, CE/FCC/UL επικυρωμένο)

8. Διαστάσεις 70 χιλ. (W)×140mm (D)×25 χιλ. (η)

9. Βάρος 300 γ

10. Υλικό μέταλλο πλαισίων

11. Ο Μαύρος χρώματος Silkscreen

12. Λειτουργούσα θερμοκρασία 0 °C~40 °C/32 °F~104 °F

13. Θερμοκρασία −20 °C ~ 60 °C/−4 °F ~140 °F αποθήκευσης

14. Σχετική υγρασία 20~ 90% RH (non-condensing)

15. Κατανάλωση ισχύος (Max) 10W

6. Έλεγχοικαιλειτουργίεςλειτουργίας

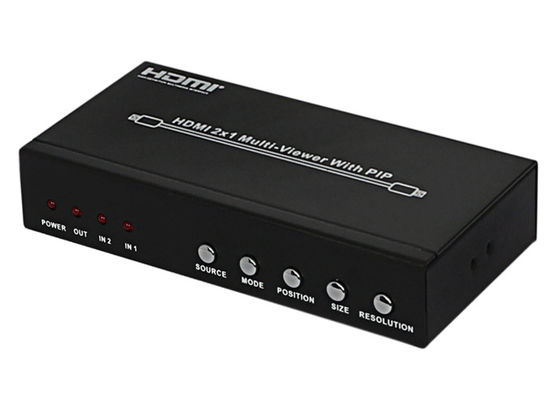

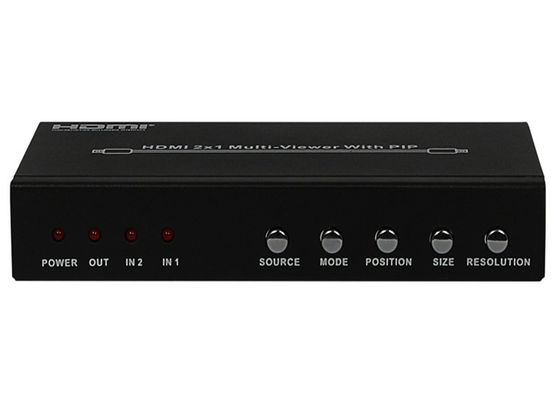

Μέτωπο - επιτροπή

• Η ΔΥΝΑΜΗ ΟΔΗΓΗΣΕ: Αυτό κόκκινες οδηγήσεις φωτίζει πότε η συσκευή συνδέεται με την παροχή ηλεκτρικού ρεύματος.
• Η ΠΑΡΑΓΩΓΗ ΟΔΗΓΗΣΕ: Αυτό κόκκινες οδηγήσεις φωτίζει όταν το βούλωμα TV στην αντίστοιχη παραγωγή HDMI

Λιμένας.

• ΣΕ2 ΟΔΗΓΗΣΕ: Αυτό κόκκινες οδηγήσεις φωτίζει πότε το HDMI IN2 επιλέγεται ως κύρια εικόνα.
• ΣΕ 1 ΟΔΗΓΗΣΕ: Αυτό κόκκινες οδηγήσεις φωτίζει πότε το HDMI IN1 επιλέγεται ως κύρια εικόνα.
• ΠΗΓΗ: Πιέστε το κουμπί για να επιλέξετε την πηγή εισαγωγής δεδομένου ότι η κύρια εικόνα, και η θέληση των οδηγήσεων δείχνουν την αντίστοιχη πηγή εισαγωγής.
• ΤΡΟΠΟΣ: Πιέστε το κουμπί για να επιλέξετε τον τρόπο επίδειξης. ※ Δείτε την περιγραφή 1.
• ΘΕΣΗ: Πιέστε το κουμπί για να επιλέξετε τη θέση της υπο- εικόνας όταν είναι στον τρόπο ΣΠΟΡΩΝ.
• ΜΕΓΕΘΟΣ: Πιέστε το κουμπί για να επιλέξετε το μέγεθος της υπο- εικόνας όταν είναι στον τρόπο ΣΠΟΡΩΝ.
• ΨΗΦΙΣΜΑ: Πιέστε το κουμπί για να επιλέξετε το ψήφισμα παραγωγής.

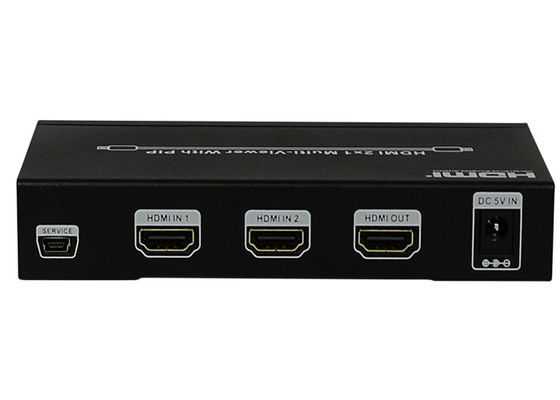

Οπίσθια επιτροπή

• ΥΠΗΡΕΣΙΑ: Συνδεμένος με τον υπολογιστή μέσω του εργαλείου RS232, και ελεγχόμενος μέσω του λογισμικού οικοδεσπότης-υπολογιστών.
• HDMI ΣΕ1: Αυτή η αυλάκωση είναι όπου συνδέετε την παραγωγή πηγής HDMI από DVD, PS3.
• HDMI ΣΕ2: Αυτή η αυλάκωση είναι όπου συνδέετε την παραγωγή πηγής HDMI από DVD, PS3.
• ΠΑΡΑΓΩΓΉ HDMI: Αυτές οι αυλακώσεις είναι όπου συνδέετε τη HDTV ή το όργανο ελέγχου με το καλώδιο HDMI.
• Συνεχές ρεύμα 5V ΣΕ: Συνδέστε την παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 5V με τη μονάδα και συνδέστε τον προσαρμοστή με την έξοδο τοίχων εναλλασσόμενου ρεύματος.

7. Περιγραφή 1 εισαγωγή τρόπου:

1. Τρόπος 1: Τρόπος ένας-άποψης

2. Τρόπος 2: Τρόπος ΣΠΟΡΩΝ

3. Mode3: ΛΑΪΚΟΣ τρόπος Α

4. Τρόπος 4: ΛΑΪΚΟΣ τρόπος Β

8. Παράδειγμαεφαρμογής
