Λεπτομέρειες:
|
| Βάθος χρώματος: | οκτάμπιτος | Διάστημα χρώματος: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|---|---|---|---|
| Τηλεοπτικά ψηφίσματα: | το 3840x2160@30Hz, το 1920x1080@50/60Hz, | Προστασία ESD: | Πρότυπο ανθρώπινου σώματος: ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
| Λειτουργούσα θερμοκρασία: | 0°C ~ 40°C/32°F ~ 104°F | Θερμοκρασία αποθήκευσης: | -20°C ~ 60°C/-4°F ~ 140°F |
| Επισημαίνω: | 60hz τετράγωνο Hdmi Multiviewer,4x1 τετράγωνο Hdmi Multiviewer,Άνευ ραφής Switcher λειτουργία HDMI Multiviewer |
||
Πλήρες 1080P και τρισδιάστατο hdmi multiviewer 4k τετραγώνων του 4k@60hz 4x1 με την άνευ ραφής Switcher HDMI λειτουργία
1.Introduction:
Ο πολυ-θεατής τετραγώνων HDMI 4x1 είναι μια υψηλή επίδοση με τεσσάρων HD την κατάτμηση οθόνης και τον άνευ ραφής διακόπτη παραγωγής μετατροπής.
Μπορεί να επιδείξει το ψηφιακό τηλεοπτικό σήμα 4HD στην ίδια οθόνη, και έχει ποικίλη τηλεοπτική κατάτμηση, άνευ ραφής μετατροπή
4 σήμα εισαγωγής HD συγχρόνως. Οι μέθοδοι ελέγχου του διακόπτη είναι εύκαμπτες, μπορεί να μεταστραφεί μέσω του κουμπιού και του ελέγχου IR.
Είναι ένας πολύ πρακτικός και σταθερός διακόπτης και εύκολος να εγκαταστήσει, μπορεί να χρησιμοποιηθεί στα σημαντικότερα προγράμματα, τις συνανμένος αίθουσες και άλλες θέσεις.
2.Features:
*** Συμβατό HDMI 1.3a, HDCP 1,2, συμβατή DVI 1,0 έκδοση εισαγωγής
*** Έλεγχος IR υποστήριξης
*** Υποστήριξη 4 εισαγωγή HDMI, 1 παραγωγή HDMI
*** Υποστήριξη 4 κατάτμηση οθόνης σημάτων καναλιών HDMI
*** Υποστήριξη 4 άνευ ραφής μετατροπή σημάτων καναλιών HDMI
*** Υψηλότερο ψήφισμα υποστήριξης μέχρι 1080P/60Hz
*** Ψήφισμα υποστήριξης: 1080P, 720P, 1080i, 1024*768, 1360*768 και ούτω καθεξής
*** Υποστηρίξτε το ακουστικό σχήμα παραγωγής: PCM2.0
*** Τυποποιημένο 26AWG καλώδιο υποστήριξης, εισαγωγή μέχρι 15m/49ft, παραγωγή μέχρι 15m/49ft
*** Προσαρμοστής ΣΥΝΕΧΟΥΣ 12 V/2 Α δύναμης
*** Πλήρες 1080P και τρισδιάστατο hdmi multiviewer 4k τετραγώνων του 4k@60hz 4x1 με την άνευ ραφής Switcher HDMI λειτουργία
3. Προδιαγραφές
| Τεχνικός | |
| Συμμόρφωση HDMI | HDMI 1.4b |
| Συμμόρφωση HDCP | HDCP 1,4 |
| Τηλεοπτικό εύρος ζώνης | 10.2Gbps |
| Τηλεοπτικά ψηφίσματα | το 3840x2160@30Hz, το 1920x1080@50/60Hz, το 1280x720@50/60Hz, το 1920x1200@60Hz, το 1024x768@60Hz |
| Βάθος χρώματος | οκτάμπιτος |
| Διάστημα χρώματος | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Αναλογικά ακουστικά σχήματα | LPCM2.0 44.1KHz 48KHz |
| Προστασία ESD |
Πρότυπο ανθρώπινου σώματος: ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
| Συνδέσεις | |
| Λιμένες εισαγωγών |
τύπος Α 4x HDMI [θηλυκό 19-καρφιτσών] 1x SEVICER [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] |
| Λιμένες αποτελεσμάτων |
τύπος Α 1x HDMI [θηλυκό 19-καρφιτσών] 1x VGA [VGA-δ] 1x ήχος [3.5mm ο στερεοφωνικός μίνι-Jack] |
| Μηχανικός | |
| Κατοικία | Περίφραξη μετάλλων |
| Χρώμα | Μαύρος |
| Διαστάσεις | 185mm (W)×128mm (D)×20mm (η) |
| Βάρος | 595g |
| Παροχή ηλεκτρικού ρεύματος |
Εισαγωγή: AC100~240V 50/60Hz, παραγωγή: DC12V/1A (Πρότυπα US/EU, CE/FCC/UL επικυρωμένο) |
| Κατανάλωση ισχύος | 7.68W (ανώτατος) |
|
Λειτουργία Θερμοκρασία |
0°C ~ 40°C/32°F ~ 104°F |
| Θερμοκρασία αποθήκευσης | -20°C ~ 60°C/-4°F ~ 140°F |
| Σχετική υγρασία | 20~90% RH (non-condensing) |
| Όνομα προϊόντων | Πλήρες 1080P και τρισδιάστατο hdmi multiviewer 4k τετραγώνων του 4k@60hz 4x1 με την άνευ ραφής Switcher HDMI λειτουργία |
4. Έλεγχοι και λειτουργίες λειτουργίας για πλήρες 1080P και το τρισδιάστατο hdmi multiviewer 4k τετραγώνων του 4k@60hz 4x1 με HDMI
Άνευ ραφής Switcher λειτουργία

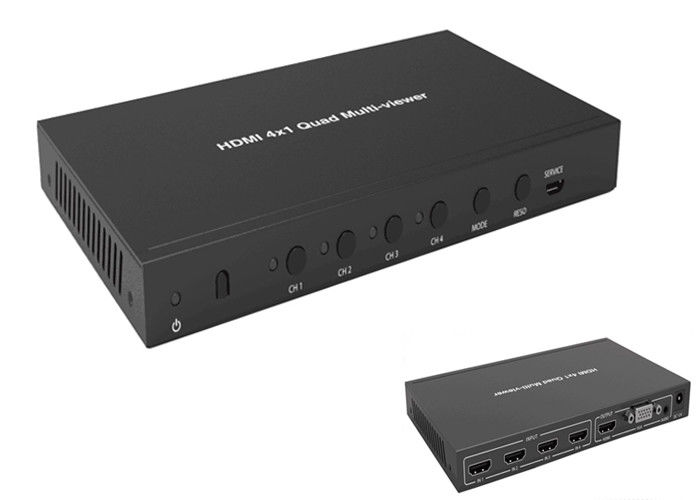

4.1 μέτωπο - επιτροπή
| Αριθμός | Όνομα | Περιγραφή λειτουργίας |
| 1 | ΔΥΝΑΜΗ ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
Η θέληση των οδηγήσεων φωτίζει πράσινο όταν είναι η μονάδα εργασία, κόκκινο όταν είναι η μονάδα στον εφεδρικό τρόπο. |
| 2 | IR | Παράθυρο δεκτών IR. Δέχεται το σήμα τηλεχειρισμού αυτής της συσκευής μόνο. |
| 3 | CH1/CH2/CH3/CH4 κουμπί | Επιλέγει το κουμπί καναλιών εισαγωγής (παρακαλώ δείτε «6. Περιγραφή λεπτομέρειας επιδείξτε των τρόπων»). |
| 4 | Κουμπί ΤΡΟΠΟΥ | Πιέστε αυτό το κουμπί στην κυκλική παραγωγή τρόπου επίδειξης επιλογής (παρακαλώ δείτε «6. Περιγραφή λεπτομέρειας επιδείξτε των τρόπων»). Πιέστε αυτό το κουμπί μέχρι 5s, η οθόνη παραγωγής είναι πλήρης οθόνη και ίση επίδειξη αναλογίας. |
| 5 | RESO | Ψήφισμα παραγωγής ανακύκλωσης επίλεκτο διαφορετικό. Πιέστε αυτό το κουμπί μέχρι 5s στο άνοιγμα ή το κλείσιμο του πλαισίου επίδειξης παραθύρων. |
| 6 | Λιμένας ΥΠΗΡΕΣΙΩΝ | Αναπροσαρμογή υλικολογισμικού χρησιμοποιούμενη. (Χρήση κατασκευής μόνο.) |

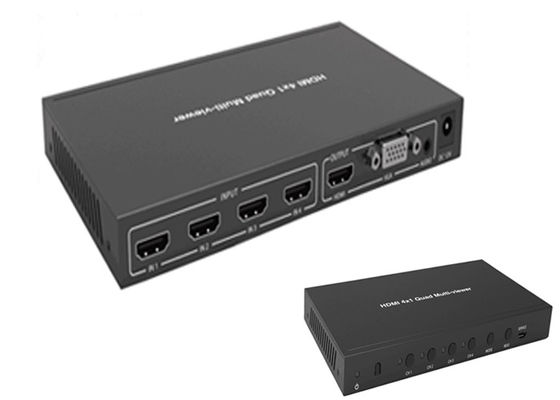

4.2 οπίσθια επιτροπή
| Αριθμός | Όνομα | Περιγραφή λειτουργίας |
| 1 | ΕΙΣΑΓΩΓΉ HDMI |
Συνδέστε με τη συσκευή πηγής HDMI όπως DVD φορέας ή PS4. |
| 2 | ΠΑΡΑΓΩΓΉ HDMI |
Συνδέστε με τη συσκευή επίδειξης HDMI όπως η TV ή Προβολέας με ένα καλώδιο HDMI. |
| 3 | ΠΑΡΑΓΩΓΉ VGA | Ο λιμένας παραγωγής VGA, αυτό το σήμα παραγωγής λιμένων είναι ο ίδιος με το λιμένα παραγωγής HDMI. |
| 4 | ΑΚΟΥΣΤΙΚΗ ΠΑΡΑΓΩΓΗ |
Αναλογικός ακουστικός λιμένας παραγωγής. (Σημείωση: Εάν η παραγωγή HDMI είναι ΤΡΌΠΟΣ 1, η ακουστική παραγωγή ακολουθεί το τηλεοπτικό περιεχόμενο. Εάν η παραγωγή HDMI είναι ΤΡΌΠΟΣ 2/3/4/5, πιέστε CH1/CH2/CH3/CH4 μέχρι 5s στην επιλογή της ακουστικής παραγωγής ή τη χρησιμοποίηση του τηλεχειρισμού στην κυκλική ακουστική παραγωγή επιλογής. Η θέση προεπιλογής είναι οθόνη CH1 ακουστική παραγωγή.) |
| 5 | Συνεχές ρεύμα 12V | Συνδέστε την παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 12V/1A με τη μονάδα και σύνδεσε τον προσαρμοστή με μια έξοδο εναλλασσόμενου ρεύματος. |
Πλήρες 1080P και τρισδιάστατο hdmi multiviewer 4k τετραγώνων του 4k@60hz 4x1 με την άνευ ραφής Switcher HDMI λειτουργία
