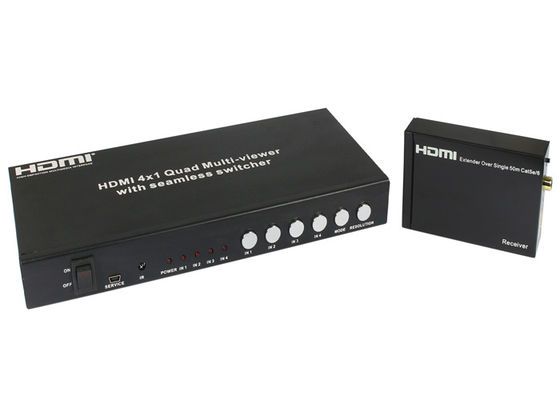

Πολυ θεατής τετραγώνων διαλυτικών χρώματος HDMI 4x1 UTP με την άνευ ραφής εντολή διακοπτών RS232 και IR

Πολυ-θεατής τετραγώνων HDMI 4x1 με άνευ ραφής rs-232 και την εντολή διακοπτών IR

1.Introduction:

Αυτό το προϊόν είναι μια υψηλή επίδοση 4 από 1 πολυ-θεατή τετραγώνων με άνευ ραφής switcher.

Υποστηρίζει την υψηλή επίδειξη πηγής εισαγωγής καθορισμού τέσσερα σε μια οθόνη, και έχει τρία

τρόπος επίδρασης πολυ-άποψης. Σαν switcher, μπορεί επίσης χωρίς ραφή να μεταστρέψει τα τέσσερα HD που εισάγονται ελεύθερα.

Το προϊόν μπορεί να ελεγχθεί από τους διάφορους τρόπους, μέσω του μετώπου - έλεγχος κουμπιών επιτροπής, έλεγχος IR, έλεγχος κ.λπ. RS232.

Το προϊόν παρέχει μια σύνδεση S/PDIF με την παραγωγή ο ήχος πηγής HDMI συγχρόνως.

Επιπλέον, αυτό το prodcut έχει τη βασική έκδοση και την έκδοση διαλυτικών χρώματος.

Η έκδοση διαλυτικών χρώματος μπορεί να επεκτείνει τα τηλεοπτικά και ακουστικά σήματα άνω των ενιαίων 50m CAT5e/6 με τον αμφίδρομο έλεγχο IR.

2.Features:

1.Compliant με HDMI 1.3a, HDCP 1,2

2. Πολλαπλασιασμένο υποστηρίξεις HDMI 4 που εισάγονται και 1 παραγωγή

3.Supports μέχρι το υψηλό ψήφισμα καθορισμού 1080p

4. Πολυ-θεατής τετραγώνων υποστήριξης 4by1 και άνευ ραφής διακόπτης

5.Support μετρητής επάνω, μετρητής κάτω από τη λειτουργία

6.Support πολυ ψήφισμα παραγωγής

7.Support ψηφιακό ακουστικό σχήμα LPCM/AC3/DTS

8.Support διάφοροι ελεγχόμενοι τρόποι κουμπιών, IR, RS232 κ.λπ.

9.IR σύστημα που επιτρέπει τον έλεγχο της πηγής στο τέλος επίδειξης

10.Allows HDMI ακουστικό/τηλεοπτικά και σήματα IR που διαβιβάζονται

πέρα από ένα ενιαίο καλώδιο Cat5e/6 (έκδοση διαλυτικών χρώματος).

Πολυ-θεατής τετραγώνων 11.HDMI 4x1 με άνευ ραφής rs-232 και την εντολή διακοπτών IR.

3.Specification:

 Τηλεοπτικό εύρος ζώνης-2.25Gbps

Λιμένες εισαγωγής-4 × HDMI (θηλυκός τύπος), 1x RS232

Λιμένες παραγωγής-1 × HDMI (θηλυκός τύπος), 1xRCA, 1xUTP (έκδοση διαλυτικών χρώματος)

Ακουστική παραγωγή-PCM2, 5.1, 7.1CH, Dolby 5,1, DTS5.1

Ψήφισμα εισαγωγής-480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz, 1080p24/30/50/60Hz, το 800x600@60,

το 1024x768@60, το 1280x720@60, το 1920x1080@60

Ψήφισμα παραγωγής-1080p, 1080i, 720p, 1024x768,1360x768

Πρότυπο ανθρώπινου σώματος προστασίας ESD-±8 kV (απαλλαγή κενών αέρος)

±4 kV (απαλλαγή επαφών)

Παροχή ηλεκτρικού ρεύματος-12 συνεχές ρεύμα V/2.5A (πρότυπα US/EU, CE/FCC/UL επικυρωμένο)

Διαστάσεις-118mm (W) Χ 250mm (δ) Χ 32mm (Χ)

Βάρος -750 γ

Υλικό πλαισίων- Μέταλλο

Χρώμα Silkscreen- Μαύρος

Λειτουργούσα θερμοκρασία- 0 °C~40 °C/32 °F~104 °F

Θερμοκρασία αποθήκευσης -−20 °C ~ 60 °C/−4 °F ~140 °F

Σχετική υγρασία -20~ 90% RH (non-condensing)

Κατανάλωση ισχύος -10 W

Όνομα προϊόντων-Πολυ-θεατής τετραγώνων HDMI 4x1 με άνευ ραφής rs-232

και εντολή διακοπτών IR

4. Διάγραμμα σύνδεσης

Πολυ-θεατής τετραγώνων HDMI 4x1 με άνευ ραφής rs-232 και την εντολή διακοπτών IR
