Λεπτομέρειες:
|
| Λιμένες εισαγωγής: | 16 × HDMI (θηλυκός τύπος), 1x RS232 | Λιμένες παραγωγής: | 1 × HDMI (θηλυκός τύπος), |
|---|---|---|---|
| Ακουστική παραγωγή: | PCM2, 5.1, 7.1CH, Dolby 5,1, DTS5.1 | Ψήφισμα εισαγωγής: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, το 800x600@6 |
| Ψήφισμα παραγωγής: | 1080p, 1080i, 720p, 1024x768,1360x768 | Προστασία ESD: | ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
| Παροχή ηλεκτρικού ρεύματος: | 12V/5A συνεχές ρεύμα (πρότυπα US/EU, CE/FCC/UL επικυρωμένο) | Διαστάσεις: | 440mm (W) ×200mm (D) ×45 χιλ. (Χ) |
| Λειτουργούσα θερμοκρασία: | 0°C ~ 40°C/32°F ~ 104°F | Θερμοκρασία αποθήκευσης: | -20°C ~ 60°C/-4°F ~ 140°F |
| Επισημαίνω: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,16x1 οθόνη Multiviewer τετραγώνων |
||
Άνευ ραφής Switcher ESD τετραγώνων RS232 16x1 HDMI MultiViewer προστασία
πολυ-θεατής 16x1 HDMI με άνευ ραφής Switcher
1. Εισαγωγή
Αυτό το προϊόν είναι μια υψηλή επίδοση 16 από 1 άνευ ραφής switcher πνεύματος πολυ-θεατών. Υποστηρίζει την υψηλή επίδειξη πηγής εισαγωγής καθορισμού δέκα έξι σε μια οθόνη. Σαν switcher, μπορεί επίσης χωρίς ραφή να μεταστρέψει τα δέκα έξι HD που εισάγονται ελεύθερα.
2. Χαρακτηριστικά γνωρίσματα
①πολυ-θεατής 1× 16×1 HDMI
②1× εγχειρίδιο χρηστών
③Καλώδιο 1× rs-232
④2× τοποθετώντας αυτιά
⑤16 Χ DVI στο καλώδιο HDMI
3. Εικόνες για τον πολυ-θεατή 16x1 HDMI με άνευ ραφής Switcher.
4. Προδιαγραφές
| Τεχνικός | |
| Τηλεοπτικό εύρος ζώνης | 2.25Gbps |
| Λιμένες εισαγωγής | 16 × HDMI (θηλυκός τύπος), 1x RS232 |
| Λιμένες παραγωγής | 1 × HDMI (θηλυκός τύπος), |
| Ακουστική παραγωγή | PCM2, 5.1, 7.1CH, Dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Ψήφισμα εισαγωγής | 1080i50/60Hz, 1080p 24/30/50/60Hz, το 800x600@60, |
| το 1024x768@60, το 1280x720@60, το 1920x1080@60 | |
| Ψήφισμα παραγωγής | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Προστασία ESD | ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
| Παροχή ηλεκτρικού ρεύματος | 12V/5A συνεχές ρεύμα (πρότυπα US/EU, CE/FCC/UL επικυρωμένο) |
| Διαστάσεις | 440mm (W) ×200mm (D) ×45 χιλ. (Χ) |
| Βάρος | 1800g |
| Υλικό πλαισίων | Μέταλλο |
| Χρώμα Silkscreen | Μαύρος |
| Λειτουργούσα θερμοκρασία | 0°C ~ 40°C/32°F ~ 104°F |
| Θερμοκρασία αποθήκευσης | -20°C ~ 60°C/-4°F ~ 140°F |
| Σχετική υγρασία | 20~90% RH (non-condensing) |
| Κατανάλωση ισχύος | 24W |

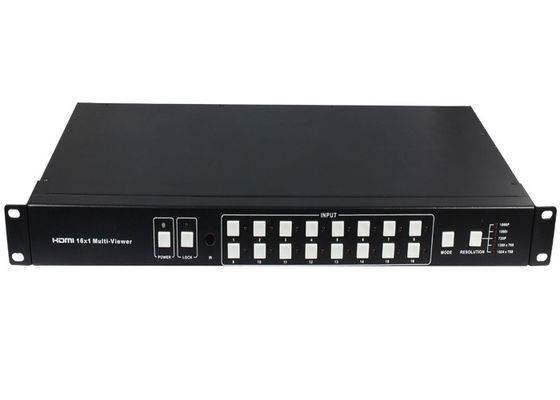

5. Έλεγχοι και λειτουργίες λειτουργίας
| Αριθμός | Όνομα | Περιγραφή λειτουργίας | ||||
| 1 | ΔΥΝΑΜΗ | Πιέστε αυτό το κουμπί για να τροφοδοτήσετε τη συσκευή on/off. | ||||
| Η θέληση των οδηγήσεων φωτίζει πράσινο όταν είναι ανοικτή η δύναμη, | ||||||
| κόκκινο όταν είναι στο “εφεδρικό” τρόπο. | ||||||
| 2 | Πιέστε αυτό το κουμπί για να κλειδώσετε όλα τα κουμπιά στην επιτροπή, | |||||
| ΚΛΕΙΔΑΡΙΑ | πιέστε πάλι για να ξεκλειδώσετε. Η θέληση των κόκκινων οδηγήσεων φωτίζει | |||||
| όταν το κουμπί κλειδώνεται. Αντίθετα, σκοτάδι στροφής | ||||||
| όταν ξεκλειδώστε. | ||||||
| 3 | Παράθυρο δεκτών IR | Λάβετε το IR από το μακρινό ελεγκτή. | ||||
| 4 | Επιλογή εισαγωγής HDMI | Τύπος για να επιλέξει την εισαγωγή από 1 έως 16. | ||||
| περιοχή κουμπιών | ||||||
| 5 | ΤΡΟΠΟΣ | Πιέστε το κουμπί για να επιλέξετε τον τρόπο επίδειξης. | ||||
| 6 | ΨΗΦΙΣΜΑ | Πιέστε το κουμπί για να επιλέξετε το ψήφισμα παραγωγής. | ||||
| Αριθ. | ΨΗΦΙΣΜΑ | |||||
| 1 | 1080P, κύριος ήχος εικόνας | |||||
| 2 | 1080I, κύριος ήχος εικόνας | |||||
| 3 | 720P, κύριος ήχος εικόνας | |||||
| 4 | 1360x768, κύριος ήχος εικόνας | |||||
| 5 | 1024x768, κύριος ήχος εικόνας | |||||

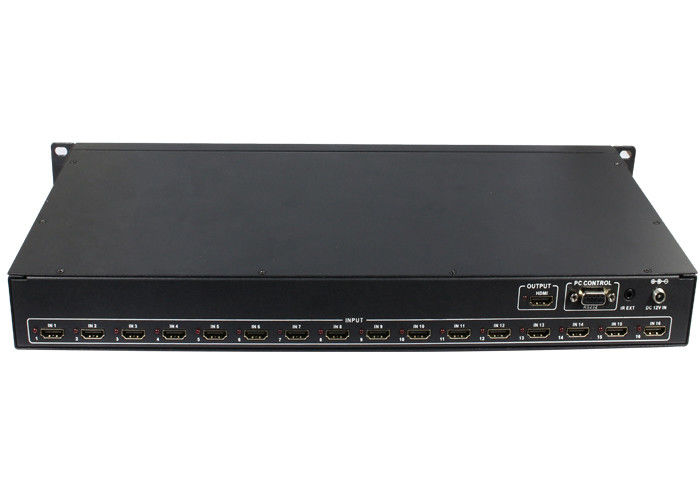

5.2 οπίσθια επιτροπή
4/8
6. Περιγραφή λεπτομέρειας του τρόπου επίδειξης
Ο πολυ-θεατής 16x1 έχει 4 τρόπους επίδειξης.
MODE1: Ο πολυ-θεατής 16x1 θα χωρίσει να επιδείξει τη δέκα έξι HD εισαγωγή, και τώρα είναι άνευ ραφής switcher.
Εισαγωγή
MODE1-16×1 άνευ ραφής Switcher
MODE2: Ο πολυ-θεατής 16x1 διαιρεί τα τέσσερα HD που εισάγονται στο ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Και μεταστρέψτε τώρα το κουμπί εισαγωγής στο μέτωπο - η επιτροπή ή το IR μακρινή, ο ήχος παραγωγής HDMI αντίστοιχος στην επιλεγμένη πηγή εισαγωγής.
IN9 IN13
Πολυ-θεατής MODE2-4×1
5/8
MODE3: Ο πολυ-θεατής 16x1 διαιρεί τα εννέα HD που εισάγονται στο ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Και μεταστρέψτε τώρα το κουμπί εισαγωγής στο μέτωπο - η επιτροπή ή το IR μακρινή, ο ήχος παραγωγής HDMI αντίστοιχος στην επιλεγμένη πηγή εισαγωγής.
Πολυ-θεατής MODE3-9×1
MODE4: Ο πολυ-θεατής 16x1 διαιρεί τα δέκα έξι HD που εισάγονται στο ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Και μεταστρέψτε τώρα το κουμπί εισαγωγής στο μέτωπο - η επιτροπή ή το IR μακρινή, ο ήχος παραγωγής HDMI αντίστοιχος στην επιλεγμένη πηγή εισαγωγής.
Πολυ-θεατής MODE4-16×1
