1.Εισαγωγή

Η8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 μέτρα έξοδοςΥποστηρίζει 9 εισόδους, συμπεριλαμβανομένων 3 θύρων HDMI, 1 VGA (YPbPr / CVBS) και 1 DisplayPort, μεγέθυνση σε HDMI και HDBaseOutputs (Mirrored). Προσφέρει ευελιξία εφαρμογής ήχου που περιλαμβάνει ανισορροπία ήχου,Ο επεξεργαστής ήχου προσφέρει αυτόματο μίξινγκ και έλεγχο αυτόματου κέρδους για να αναμείξει ή να μειώσει το ήχο φόντου, προκειμένου να ενισχύσει την κύρια πηγή ήχου.Το σύστημα μπορεί να ελεγχθεί και να ρυθμιστεί εύκολα μέσω του Telnet, WebGUI, IR remote και RS-232.

2.Χαρακτηριστικά

• HDMI 2.0b, συμβατό με το HDCP 2.2

• 3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4xunbalance εισαγωγή ήχου

• HDMI και HDBaseT (70M) εξόδους (Απομιγνυμένες)

• Διαλύσεις βίντεο HDMI/DP έως 4K2K@60Hz:44K2K@30Hz, 1080p@120Hz

• Αποφάσεις VGA έως 1920x1200@60Hz

• Αποφάσεις εξόδου έως 4K2K@30Hz

• Υποστήριξη αυτόματης και χειροκίνητης εναλλαγής λειτουργιών

• Υποστηρίζει τη διαχείριση του EDID

• Υποστηρίζει τη διαβίβαση PCM 2CH

• Επικοινωνία με το διαδίκτυο

3.Περιεχόμενο της συσκευασίας

• 1x5x1 4K60 Switcher Παρουσίασης

• 1 x δέκτης HDBT

• 2 x Εγκαταστατικά αυτιά

• 1 x μονάδα τηλεχειρισμού

• 2 x Δικτυακό καλώδιο δέκτη υπέρυθρων (με κύμα φορέα)

• 2 x καλώδιο εκπομπής υπέρυθρων

• 1x 24V/1A προσαρμογός ισχύος

• 1 x 3RCA (γυναίκα) σε D-SUB (αρσενικό) καλώδιο

• 1 x Εγχειρίδιο χρήστη

• Εικόνες για8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 μέτρα εξόδου;

4.Προδιαγραφές

- Δεν ξέρω.

5.Έλεγχοι και λειτουργίες λειτουργίας

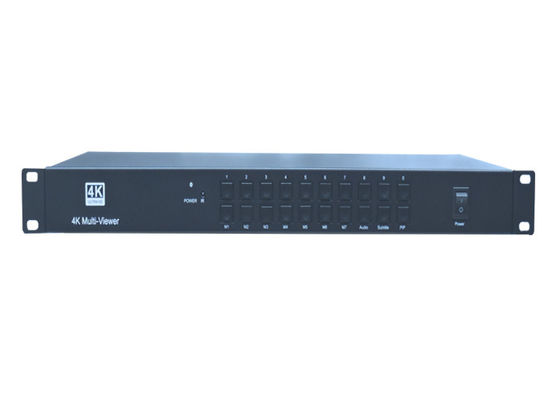

1.1Προσωρινό πίνακα

❶ Δυνατότητα ανάφλεξης:

Όταν η συσκευή αυτή μετατραπεί σε κατάσταση αναμονής πατώντας το κουμπί ενεργοποίησης, ο δείκτης θα λάμπει σε κόκκινο.

❷Δωμάτιο υπέρυθρου:

Λαμβάνω σήμα IR από το τηλεχειριστήριο.

❸Εισάγοντας κουμπιά προέλευσης:

Η ενεργή πηγή θα φωτίζεται με τους αντίστοιχους δείκτες στον μπροστινό πίνακα.

❹Κουμπιά λειτουργίας:

2 Πατώντας το κουμπί OK/MENU ς εισέρχεται αμέσως στο OSD. Στη συνέχεια, ο χρήστης μπορεί να περιηγηθεί χρησιμοποιώντας τα κουμπιά βέλος 4 οδών. Μια νέα ρύθμιση OSD επιβεβαιώνεται πατώντας το κουμπί OK/MENU ς.

2 Πατώντας το "EXIT/AUTO" θα βγείτε από το OSD όταν εμφανίζεται το OSD. Πατώντας το "EXIT/AUTO" για 5 δευτερόλεπτα θα ενεργοποιήσετε/σβήνετε αυτόματα.

2 Η πιέ­ση του κουμπιού MIC-/+ μειώνει ή αυξάνει τον όγκο του MIC.

2 Το να πατήσετε ταυτόχρονα τα κουμπιά “MIC-” και “MIC+” επαναπροσαρμόζει την ανάλυση εξόδου του διακόπτη HDMI/HDBT σε 720P/60.

2 Η παύση ταυτόχρονα των κουμπιών VOL- και VOL+ θα κλειδώσει/ξεκλειδώσει το μπροστινό πάνελ, τα δύο αυτά κουμπιά LED θα ανάψουν όταν το μπροστινό πάνελ είναι κλειδωμένο.

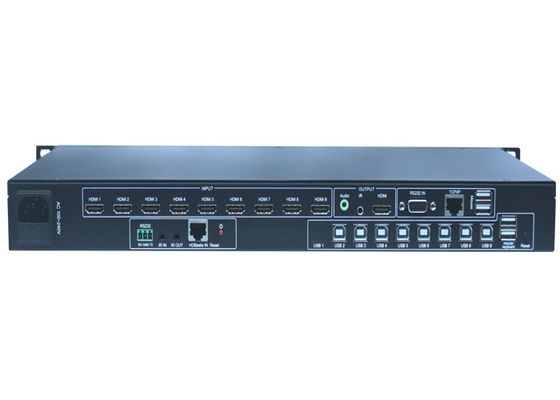

1.2Οπίσθια επιφάνεια

❶

Πύλες ελέγχου:

• Δικτυακό δίκτυο:Αυτή η θύρα είναι ο σύνδεσμος για τον έλεγχο Web GUI. Συνδέστε σε ενεργό σύνδεσμο Ethernet με καλώδιο RJ45.

• RS-232:Η πύλη σειράς ελέγχου, 3P συνδετήρας βίδες, συνδέεται με μια συσκευή ελέγχου (όπως υπολογιστής) για τον έλεγχο του διακόπτη ή άλλης συσκευής που συνδέεται με τον δέκτη HDBT.

• IR IN:Συνδέεται με καλώδιο δέκτη υπέρυθρων (με κύμα φορέα) για την παραλαβή υπέρυθρων σημάτων που αποστέλλονται από το τηλεχειριστήριο ή τον τηλεχειριστή IR άλλης συσκευής εισόδου/εξόδου.

• ΕΥΡΩΤΗΣΗ:Συνδέεται με καλώδιο εκπομπής υπεριώδους ακτινοβολίας που χρησιμοποιείται για τον έλεγχο της τοπικής συσκευής προέλευσης ή του διακόπτη.

• ΕπικοινωνίαΑυτό το σύστημα ελέγχου εισόδου διατηρώντας για την άμεση επιλογή εισόδου της πηγής.στο πίνακα) με τον ακόλουθο αριθμό καρφίτσας για την επιλογή της μεμονωμένης πηγής.

❷

Πύλες ήχου:

• Εξωτερικό:Ο ήχος προέρχεται από τον εισερχόμενο ήχο που αντιστοιχεί στην επιλεγμένη πηγή βίντεο και αναμιγνύεται με τον ήχο MIC.

• Εφαρμόζεται η ακόλουθη διαδικασία:Επιλέξτε τον εξωτερικό αναλογικό ήχο στο OSD/WebGUI και εισάγετε τον ήχο στην πηγή βίντεο HDMI1/2/3/DP/VGA και στη συνέχεια την έξοδο στην οθόνη και την αναλογική έξοδος ήχου.Η πηγή VGA επιλέγει το EXT5 ως προεπιλεγμένη είσοδο ήχου.

• ΜΙΚ IN:Συνδέστε το μικρόφωνο για την έξοδο της πηγής ήχου.

• 48V/MIC/Line:

❸λειτουργία φάντασμα 48V (συνδέεται με το φάντασμα μικροφώνου συμπυκνωτή),Λειτουργία MIC (συνδέεται με δυναμικό μικρόφωνο και ηλεκτρικό μικρόφωνο συμπυκνωτή) και Λειτουργία LINE (συνδέεται με ασύρματο μικρόφωνο ή γραμμή εισόδου ήχου).

Λιμάνι εξόδου

• HDBT εκτός:Συνδέεται με συμβατό δέκτη για έξοδο βίντεο και / ή ήχου.

• ❹Έξω HDMI:Σύνδεση σε οθόνη HDMI ή δέκτη AV για έξοδο βίντεο ή/και ήχου.

Πύλες εισόδου

Αυτές οι θύρες εισόδου βίντεο περιλαμβάνουν 3 εισόδους HDMI, 1 εισόδου θύρας οθόνης και 1 εισόδου VGA. Η θύρα VGA υποστηρίζει τη μορφή VGA, YPbPr και CVBS.

❺Πορτ USB
Η θύρα USB συνδέεται με δίσκο flash USB ή άλλη αποθήκευση που περιέχει το αρχείο ενημέρωσης λογισμικού για την ενημέρωση του firmware του συστήματος.

❻Δύναμη:

Συνδέστε την παροχή ενέργειας 24V DC στην μονάδα και συνδέστε τον προσαρμογέα σε πρίζα AC.

6Διάγραμμα σύνδεσης

• Συνδέστε τις συσκευές προέλευσης HDMI (π.χ. DVD μπλε ακτίνας) στις θύρες εισόδου HDMI του διακόπτη με καλώδιο HDMI. Συνδέστε την συσκευή προέλευσης VGA (π.χ. PC/Note-book) στην θύρα εισόδου VGA του διακόπτη με καλώδιο VGA.

• Συνδέστε τη συσκευή οθόνης HDMI στην πύλη εξόδου HDMI του διακόπτη με καλώδιο HDMI.

• Συνδέστε το καλώδιο UTP στον δέκτη HDBT.

• Συνδέστε τον ηχείο, το ακουστικό ή τον ειδικό ενισχυτή στην πύλη εξόδου AUDIO του διακόπτη.

• Σύνδεση της συσκευής ελέγχου (π.χ. υπολογιστή) στην θύρα RS-232 του διακόπτη.

• Συνδέστε τον προσαρμογέα ισχύος DC24V στην πύλη τροφοδοσίας και ενεργοποιήστε.
