1.Εισαγωγή

Το Multi-inputs with HDMI output scaler box υποστηρίζει 9 εισόδους 4xHDMI και 1xVGA ((YPbPr,CVBS).
Η πηγή εισόδου είναι ικανή να αλλάζει και να κλιμακώνεται για να υιοθετήσει την ανάλυση και στη συνέχεια να μεταδίδει μέσω της εξόδου HDMI.
Η ανάλυση HDTV είναι εφικτή.
Αυτό το κουτί μεγέθους είναι μια κατάλληλη λύση για σκοπούς παρουσίασης στην τάξη και την αίθουσα συνεδριάσεων.

2.Χαρακτηριστικά

• Συμμόρφωση με τα πρότυπα HDMI2.0/1.4b, HDCP2.2/1.4;

• Υποστήριξη πολλαπλών εισόδων: 4 x HDMI, 1 x VGA (YPbPr, CVBS) ·

• Υποστήριξη προδιαγραφών εισόδου HDMI έως 4K UHD 4:44 @ 50/60

• Υποστήριξη ανάλυσης εξόδου έως 4K UHD 4:44 @ 60;

• Υποστηρίζει δύο τρόπους διακόπτη εισόδου: αυτόματο ή χειροκίνητο.

• Υποστήριξη της διαχείρισης του EDID·

• Υποστήριξη της διέλευσης του PCM 2CH·

• Η συσκευή μπορεί να ελέγχεται μέσω ενός κουμπιού αφής, τηλεχειριστή IR και RS-232.

• Υποστήριξη αναβάθμισης λογισμικού USB σε απευθείας σύνδεση·

3.Περιεχόμενο της συσκευασίας

• 1xΠολυμορφωτικός διακόπτης κλίμακας

• 2xΕγκατάσταση αυτιών

• 1xΑπομακρυσμένη μονάδα

• 1xIR καλώδιο δέκτη.

• 1x12V/1A Αναπροσαρμοστής ρεύματος

• 1x 3RCA (γυναίκα) έως D-SUB (αρσενικό) καλώδιο

• 1x3.5mm jack (αρσενικό) σε 2RCA (γυναικείο) καλώδιο

• 1xΔιαχειρίδιο χρήστη

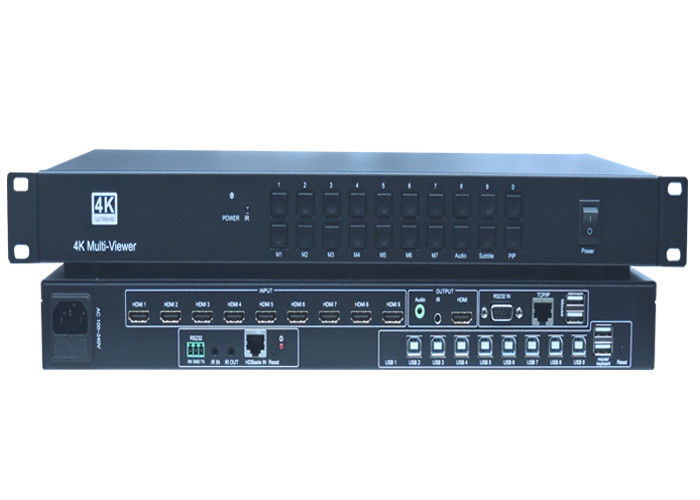

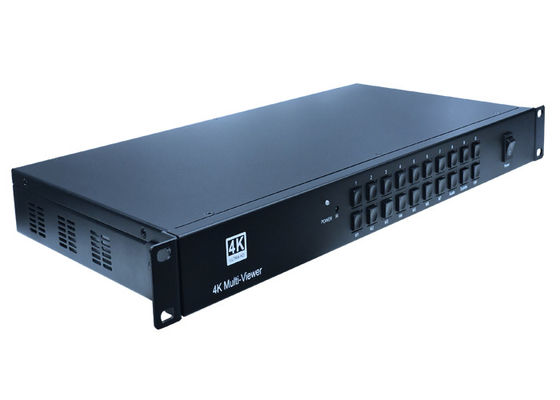

• Όπως παρακάτω είναι εικόνες για9X1 4K2K 60Hz διακόπτης παρουσίασης με πύλη εξόδου HDMI

4.Προδιαγραφές

5Ελέγχου λειτουργίας και λειτουργίες

1.1Προσωρινό πίνακα

❶Δυνατότητα ανάφλεξης:

Όταν η συσκευή αυτή μετατρέπεται σε κατάσταση αναμονής, ο δείκτης γίνεται κόκκινος.
❷ Δωμάτιο υπέρυθρου:
Λαμβάνοντας σήμα IR από την μονάδα τηλεχειρισμού που έρχεται με διακόπτη διακυβέρνησης.

❸Εισαγωγή Πηγή & αυτόματα κουμπιά:

Πατήστε αυτά τα κουμπιά για την επιλογή της πηγής. η ενεργή πηγή θα είναι φωτεινή σε αντίστοιχους δείκτες στο μπροστινό πάνελ.όταν ο δείκτης γίνεται μπλε, η συσκευή αλλάζει σε λειτουργία αυτόματης αλλαγής, όταν ο δείκτης σβήσει, η συσκευή αλλάζει σε λειτουργία χειροκίνητης αλλαγής.
❹Κουμπιά ανάλυσης εξόδου:
Πατήστε αυτά τα κουμπιά για την επιλογή των ανάλυσεων εξόδου.

1080P60,720P60· για περισσότερες άλλες επιλογές ανάλυσης, χρησιμοποιήστε το τηλεχειριστήριο ή

Εργαλεία ελέγχου RS-232.

1.2Οπίσθια επιφάνεια


❶Εξαγωγή:
Σύνδεση σε οθόνη HDMI ή AV Receiver για την έξοδο βίντεο και ήχου.
Η έξοδος ήχου στερεοφωνίας L/R στην αναλογική πύλη εισόδου ήχου του ενισχυτή σας.
❷Εισαγωγή:

Οι πύλες εισόδου περιλαμβάνουν 4 HDMI & 1 πύλες εισόδου VGA.

Φόρμα εισόδου YPbPr, C-video και VGA.

❸Έλεγχος:

USB
Η θύρα USB συνδέεται με USB flash δίσκο ή άλλη αποθήκευση που περιέχει το λογισμικό
αρχείο ενημέρωσης για την ενημέρωση του firmware του συστήματος.

RS232
Συνεχιζόμενη πύλη ελέγχου, συνδετήρας βίδες 3p, συνδέεται με συσκευή ελέγχου (όπως
ως υπολογιστής) για τον έλεγχο του διακόπτη κλίμακας.

IR
Συνδέεται με δέκτη υπέρυθρης ακτινοβολίας, για την παραλαβή υπέρυθρων σημάτων που αποστέλλονται από το τηλεχειριστήριο ή το τηλεχειριστήριο υπέρυθρης ακτινοβολίας

ελεγκτή άλλης συσκευής.

❹Δύναμη:

Συνδέστε την παροχή 12V DC στην μονάδα και συνδέστε τον προσαρμογέα σε πρίζα AC.

❺Ενεργοποίηση:

Κλείδωμα ενεργοποίησης.


• ❶Πατήστε αυτό το κουμπί για να ενεργοποιήσετε τον διακόπτη κλίμακας ή ρυθμίστε τον σε κατάσταση αναμονής.

• ❷Πατήστε αυτό το κουμπί για να απενεργοποιήσετε ή να απενεργοποιήσετε την έξοδο ήχου.

• ❸Πατήστε αυτό το κουμπί για να ενεργοποιήσετε τη λειτουργία αυτόματης ρύθμισης εισόδου VGA.

• ❹Πατήστε αυτά τα κουμπιά για να επιλέξετε τις πηγές εισόδου.

• ❺Πατήστε αυτό το κουμπί για να επιλέξετε την ανάλυση εξόδου HDMI. (Πατήστε και κρατήστε ακινητοποιημένο για 5 δευτερόλεπτα ή περισσότερο, η ανάλυση εξόδου HDMI θα επανατοποθετηθεί σε 720p60Hz.)

• ❻Κουμπιά λειτουργίας μενού:
  ΜΕΝΟ: πατήστε για να εισέλθετε στο μενού OSD.

EXIT: πατήστε για να βγείτε από το μενού OSD.
Εντάξει, επιβεβαιώστε το κουμπί.

Επάνω/ΔΕΝ/ΑΛΑ/ΔΙΚΑΝΟ κουμπί: για τη ρύθμιση της τιμής OSD.

• ❼VOL-/+:μείωση ή αύξηση της έντασης ήχου, MIC-/+: μη χρησιμοποιημένο.
