Επισκόπηση του προϊόντος
Ο VINCAN 40x40 Modular HDMI Video Wall Processor είναι ένας επαγγελματικός ελεγκτής μήτρας τοίχου βίντεο βασισμένος σε FPGA σχεδιασμένος για μεγάλα συστήματα AV, κέντρα παρακολούθησης ασφαλείας,αίθουσες διοίκησης και ελέγχου, εγκαταστάσεις παρακολούθησης ραδιοτηλεοπτικών εκπομπών και εγκαταστάσεις πολλαπλών οθόνων.
Χτισμένο πάνω στην αναβαθμισμένη πλατφόρμα επεξεργασίας βίντεο της VINCAN, αυτή η διαμόρφωση 40 εισόδων, 40 εξόδων συνδυάζει επεξεργασία υψηλής ανάλυσης βίντεο τοίχου, απρόσκοπτη διακόπτηση μήτρας,ευέλικτη διαχείριση πολλών παραθύρων, και κεντρικό έλεγχο σε ένα πλαίσιο.
Το σύστημα υποστηρίζει 4K@60Hz 4:4Σε συνθήκες λειτουργίας 2K που υποστηρίζονται, οι κάρτες εξόδου τοίχου βίντεο παρέχουν έως και 16 παράθυρα/στρώματα,να επιτρέπουν στους φορείς εκμετάλλευσης να οργανώνουν πολλαπλές πηγές σε όλα τα συστήματα εμφάνισης.
Προαιρετική συνδεσιμότητα 12G-SDI επιτρέπει τη διαμόρφωση του επεξεργαστή για επαγγελματικές εφαρμογές τηλεοπτικής μετάδοσης και AV μικτής διεπαφής.
Με ενσωματωμένη οθόνη αφής στο μπροστινό πάνελ, διαχείριση μέσω διαδικτύου, έλεγχο RS-232, και σύνδεση LAN,ο επεξεργαστής τοίχου βίντεο VINCAN 40x40 προσφέρει ευέλικτη λειτουργία και ενσωμάτωση για απαιτητικά επαγγελματικά περιβάλλοντα AV.
Βασικά χαρακτηριστικά
1. 40 εισόδους HDMI και 40 εξόδους HDMI
Ο επεξεργαστής τοίχου βίντεο 40x40 HDMI έχει σχεδιαστεί για εγκαταστάσεις που απαιτούν μεγάλο αριθμό πηγών βίντεο και συνδέσεων οθόνης.
Οι βασικές δυνατότητες περιλαμβάνουν:
- 40 κανάλια εισόδου HDMI στην καθορισμένη διαμόρφωση.
- 40 κανάλια εξόδου HDMI στην καθορισμένη διαμόρφωση.
- Μοντυλικές κάρτες εισόδου και εξόδου.
- Τέσσερα κανάλια HDMI ανά συμβατή κάρτα.
- Κεντρική διαχείριση πολλών πηγών βίντεο.
- Ευέλικτες διαμορφώσεις βίντεο τοίχου και παραγωγής μήτρας.
- Πολλαπλές ανεξάρτητα διαχειριζόμενες ομάδες προβολής.
Με τις κατάλληλες κάρτες εγκατεστημένες, ο επεξεργαστής μπορεί να διαχειριστεί ένα μεγάλο τοίχωμα βίντεο παράλληλα με βοηθητικές οθόνες εντός του ίδιου συστήματος.Η ακριβής διαμόρφωση της κάρτας εισόδου και εξόδου θα πρέπει να επιβεβαιώνεται σύμφωνα με τις απαιτήσεις του έργου.
24K604:44 Επεξεργασία εισόδου και εξόδου
Ο αναβαθμισμένος ελεγκτής τοίχου βίντεο VINCAN υποστηρίζει 4K @ 60Hz 4:4Κάθε συμβατή κάρτα HDMI παρέχει τέσσερα κανάλια, με υποστήριξη 4K60 σε κάθε κανάλι.
Αυτό επιτρέπει στο σύστημα να χειρίζεται πηγές HDMI υψηλής ανάλυσης όπως:
- Εργασιακοί σταθμοί υπολογιστών.
- Συστήματα διαχείρισης βίντεο.
- Βιομηχανικές διεπαφές παρακολούθησης.
- Συστήματα παρουσίασης.
- Επαγγελματικές πηγές σήματος AV.
4:4Το χρώμα sampling βοηθά στη διατήρηση λεπτών λεπτομερειών κειμένου και εικόνας, καθιστώντας τον επεξεργαστή κατάλληλο για αίθουσες ελέγχου που εμφανίζουν χάρτες, πίνακες ελέγχου, φύλλα υπολογισμού και άλλες λεπτομερείς οπτικές πληροφορίες.
3. Μέχρι 16 Windows σε ανάλυση 2K
Ο αναλογικός επεξεργαστής τοίχου βίντεο VINCAN 40x40 υποστηρίζει ευέλικτες διαμορφώσεις πολλαπλών παραθύρων μέσω συμβατών καρτών εξόδου τοίχου βίντεο.το σύστημα παρέχει έως και 16 παράθυρα/στρώματα εντός της ισχύουσας διαμόρφωσης επεξεργασίας.
Οι υποστηριζόμενες λειτουργίες περιλαμβάνουν:
- Ελεύθερη τοποθέτηση παραθύρου.
- Μεταβολή μεγέθους παράθυρου και κλιμάκωση.
- Κίνηση παράθυρου και τέντωμα.
- Επικάλυψη στρωμάτων οθόνης.
- Επεξεργασία πηγής εισόδου.
- Πολλαπλές ομάδες προβολής.
- Αντιστάθμιση οπτικοακουστικού τοίχου.
Ο επεξεργαστής επιτρέπει στους χειριστές να οργανώνουν τις πηγές βίντεο σύμφωνα με τις απαιτήσεις παρακολούθησης ή παρουσίασης.
Τεχνική σημείωση:Η προδιαγραφή των 16 παραθύρων ισχύει για τις υποστηριζόμενες συνθήκες λειτουργίας 2K και τους σχετικούς πόρους επεξεργασίας κάρτας εξόδου.Δεν σημαίνει 16 ταυτόχρονα παράθυρα 4K60 ή 16 παράθυρα σε κάθε φυσική έξοδο.
4Ενσωματωμένη επεξεργασία τοίχου βίντεο και διακόπτης μήτρας
Σε αντίθεση με έναν βασικό διακόπτη μήτρας HDMI, ο επεξεργαστής VINCAN 40x40 συνδυάζει τη σύνθεση τοίχου βίντεο και τη διαδρομή σήματος μήτρας σε μια αρθρωτή πλατφόρμα.υποστηρίζει ταυτόχρονη λειτουργία τοίχου βίντεο και μήτρας.
Για παράδειγμα, ένα κέντρο ελέγχου μπορεί να αναθέσει επιλεγμένες οθόνες σε ένα τοίχο παρακολούθησης πολλαπλών παραθύρων χρησιμοποιώντας άλλες συμβατές εξόδους μήτρας για την ανεξάρτητη επιλογή πηγής.Αυτή η αρχιτεκτονική βοηθά τους ολοκληρωτές συστημάτων AV να σχεδιάσουν συστήματα που συνδυάζουν κεντρική διαχείριση βίντεο με ευέλικτο έλεγχο οθόνης.
5. Μοδική τετρακοινική αρχιτεκτονική Ε/Υ

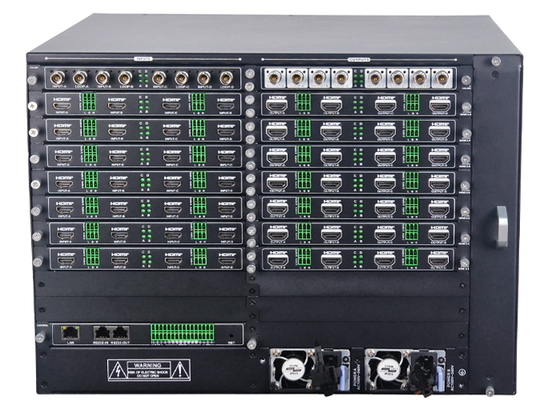

Ο επεξεργαστής χρησιμοποιεί εναλλάξιμες κάρτες εισόδου και εξόδου, επιτρέποντας την προσαρμογή της διαμόρφωσης του συστήματος στην εγκατάσταση.
Οι διαθέσιμες συμβατές διεπαφές περιλαμβάνουν:
- 4K60 κάρτες εισόδου HDMI.
- 4K60 κάρτες εξόδου βίντεο HDMI.
- Χρήσιμες κάρτες εξόδου.
- Προαιρετικές κάρτες εισόδου SDI.
- Προαιρετικές κάρτες εξόδου SDI.
- Προαιρετικές κάρτες προβολής HDMI.
Ο αρθρωτός σχεδιασμός επιτρέπει στους συνδυαστές συστημάτων να επιλέγουν τύπους καρτών σύμφωνα με τις απαιτούμενες πηγές σήματος, τις λειτουργίες εξόδου και τις ομάδες οθόνης.Η συμβατότητα της κάρτας και οι διαθέσιμες λειτουργίες επεξεργασίας πρέπει να επαληθεύονται για την τελική διαμόρφωση..
6Προαιρετική ολοκλήρωση 12G-SDI
Η πλατφόρμα modular video wall VINCAN υποστηρίζει προαιρετικές κάρτες 12G-SDI για επαγγελματική ενσωμάτωση σήματος βίντεο.και συστήματα παρακολούθησης που χρησιμοποιούν εξοπλισμό βασισμένο σε SDIΗ σύνδεση SDI είναι προαιρετική και εξαρτάται από τις εγκατεστημένες κάρτες εισόδου και εξόδου.
7Λειτουργία της οθόνης αφής στο μπροστινό πάνελ

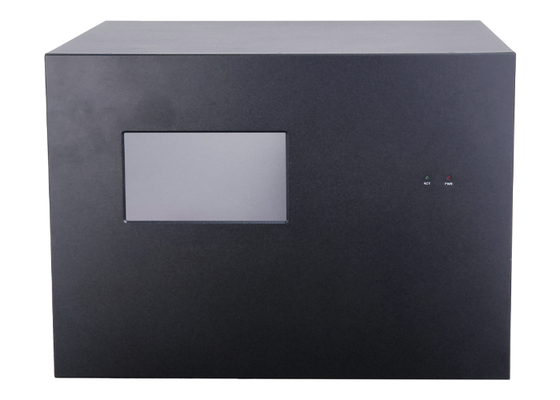

Η ενσωματωμένη οθόνη αφής παρέχει βολικό τοπικό έλεγχο και παρακολούθηση του συστήματος.
Οι φορείς εκμετάλλευσης μπορούν να έχουν πρόσβαση σε λειτουργίες όπως:
- Κλείνω σήμα εισόδου.
- Εμφάνιση προεπιλεγμένης αποθήκευσης και ανάκλησης.
- Προεπιλεγμένη διαμόρφωση ποδηλασίας.
- Προεπιλεγμένη εκκίνηση και διακοπή ποδηλασίας.
- Πληροφορίες για τη διεύθυνση IP δικτύου.
- Παρακολούθηση της κατάστασης του σήματος.
- Πληροφορίες έκδοσης συστήματος.
Η οθόνη αφής απλοποιεί τη συνήθη λειτουργία και τη συντήρηση του συστήματος επί τόπου.
8. Διαδικτυακό και εξωτερικό έλεγχο
Ο ελεγκτής τοίχου βίντεο 40x40 υποστηρίζει πολλαπλές μεθόδους ελέγχου για την ολοκλήρωση επαγγελματικών συστημάτων AV.
Οι υποστηριζόμενες διεπαφές και μέθοδοι περιλαμβάνουν:
- Έλεγχος προγράμματος περιήγησης ιστοσελίδας.
- Έλεγχος εντολών LAN.
- RS-232 σειριακές εντολές.
- Εικονική οθόνη στο μπροστινό πάνελ.
- Αφιερωμένο λογισμικό πελατών.
- Εφαρμογή για Android.
Ο επεξεργαστής παρέχει επίσης διεπαφές ελέγχου εξωτερικών συσκευών, συμπεριλαμβανομένων ρυθμιζόμενων θύρων RS-232/RS-485, θύρων IR και συνδέσεων GPIO.Αυτές οι επιλογές επιτρέπουν στους ολοκληρωτές να ενσωματώσουν τον επεξεργαστή τοίχου βίντεο σε συμβατά κεντρικά συστήματα ελέγχου AV.
9. Πολλαπλές ομάδες προβολής και διαχείριση προεπιλογών
Ο επεξεργαστής υποστηρίζει πολλαπλές ομάδες οθόνων που διαχειρίζονται ανεξάρτητα.Το σύστημα υποστηρίζει έως 256 προεπιλογές ανά ομάδα οθόνης, επιτρέποντας στους χειριστές να αποθηκεύουν τις συχνά χρησιμοποιούμενες τοποθεσίες και να τις ανακαλούν όταν είναι απαραίτητο.
Πρόσθετες λειτουργίες περιλαμβάνουν:
- Αποζημίωση Μπέζελ.
- Προσαρμόσιμη φωτεινότητα εξόδου.
- Διαμορφώσιμες επικαλύψεις κειμένου περιήγησης.
- Έγγραφο OSD προέλευσης εισόδου.
- Παρακολούθηση της κατάστασης του σήματος.
- Εισαγωγή και εξαγωγή διαμόρφωσης.
- Προεπιλογή ποδηλασίας.
Αυτές οι λειτουργίες συμβάλλουν στην απλούστευση της καθημερινής λειτουργίας στα δωμάτια ελέγχου και στα κέντρα παρακολούθησης.
10Αρχιτεκτονική επεξεργασίας υλικού FPGA
Το VINCAN 40x40 modular video wall processor χρησιμοποιεί μια ειδική αρχιτεκτονική υλικού FPGA χωρίς ενσωματωμένο λειτουργικό σύστημα.ευέλικτη διαχείριση πηγώνΠρόσθετα χαρακτηριστικά της πλατφόρμας περιλαμβάνουν ρυθμιζόμενες ταχύτητες ανεμιστήρων ψύξης, παρακολούθηση κατάστασης σε πραγματικό χρόνο και διπλή αρχιτεκτονική τροφοδοσίας.
Συχνές Ερωτήσεις
Ε: Τι είναι ένας επεξεργαστής τοίχου βίντεο 40x40 HDMI;
Ένας επεξεργαστής τοίχου βίντεο 40x40 HDMI είναι ένα σύστημα επεξεργασίας βίντεο που έχει ρυθμιστεί με 40 εισόδους HDMI και 40 εξόδους HDMI.και να παρέχει τη διαδρομή σήματος μήτρας μέσω συμβατών καρτών.
Ε2: Υποστηρίζει ο επεξεργαστής το 4K60 τόσο στις εισόδους όσο και στις εξόδους;
Ναι, συμβατές κάρτες εισόδου και εξόδου HDMI υποστηρίζουν 4K @ 60Hz 4:4:4, με τέσσερα κανάλια ανά κάρτα.
Ε3: Υποστηρίζει ο επεξεργαστής 16 παράθυρα σε 4K60;
Η μέγιστη δυνατότητα 16 παραθύρων/στρώμα ισχύει υπό υποστηριζόμενες συνθήκες λειτουργίας 2K. Δεν θα πρέπει να ερμηνεύεται ως 16 ταυτόχρονες παραθύρες 4K60.
Ε4: Μπορεί να λειτουργήσει και ως ελεγκτής τοίχου βίντεο και ως διακόπτης μήτρας;
Ναι, η αρθρωτή πλατφόρμα υποστηρίζει ταυτόχρονη επεξεργασία βίντεο τοίχου και διακόπτη μήτρας με τις κατάλληλες κάρτες εξόδου.
Ε5: Υποστηρίζει ο επεξεργαστής 40x40 12G-SDI;
Ναι, μπορούν να επιλεγούν προαιρετικές συμβατές κάρτες 12G-SDI για έργα που απαιτούν επαγγελματική ενσωμάτωση σήματος SDI.
Ε6: Μπορεί το σύστημα να ελεγχθεί χωρίς υπολογιστή;
Η οθόνη αφής στο μπροστινό πάνελ υποστηρίζει τοπική λειτουργία, συμπεριλαμβανομένης της αλλαγής σήματος, διαχείρισης προεπιλογών και προβολής της κατάστασης του συστήματος.
Ε7: Μπορεί ο επεξεργαστής να ενσωματωθεί σε συστήματα ελέγχου AV τρίτων;
Ο επεξεργαστής παρέχει RS-232, LAN, ρυθμιζόμενες σειριακές, IR και GPIO διεπαφές.
Ε8: Ποια είναι η διαφορά μεταξύ των μοντέλων 16x16 και 40x40;
Και τα δύο μοντέλα ανήκουν στην ίδια αναβαθμισμένη πλατφόρμα επεξεργασίας βίντεο και χρησιμοποιούν συμβατή τεχνολογία κάρτας I / O 4K60.Η διαμόρφωση 40x40 έχει σχεδιαστεί για έργα που απαιτούν περισσότερες συνδέσεις πηγής και οθόνης εντός ενός συστήματος.
Ε9: Η VINCAN υποστηρίζει προσαρμοσμένες λύσεις βίντεο τοίχων;
Η VINCAN προσφέρει υπηρεσίες OEM / ODM και υποστήριξη διαμόρφωσης με βάση το έργο για ενσωματωτές συστημάτων AV, διανομείς και επαγγελματίες εργολάβους εγκατάστασης.
