Επισκόπηση του προϊόντος

ΗNSDesignStudio Προγραμματιζόμενος ελεγκτής αυτοματισμού AVσυνδυάζει τον επαγγελματικό έλεγχο συσκευών AV, προσαρμόσιμες διεπαφές αφής, λειτουργία με βάση πρόγραμμα περιήγησης, εξ αποστάσεως μηχανική και έξυπνη διαχείριση ενέργειας σε μία ολοκληρωμένη πλατφόρμα.

Σχεδιασμένο για ενσωματωτές συστημάτων και εμπορικά έργα AV, το σύστημα επιτρέπει τον κεντρικό έλεγχο οθονών, προβολέων, επεξεργαστών βίντεο, διακόπτες μήτρας, ηχητικών συστημάτων, PTZ κάμερες, φωτισμού,Κεραμίδες με κινητήρα, περιβαλλοντικό εξοπλισμό, συσκευές ελέγχου πρόσβασης και άλλα συστήματα τρίτων.

Αντίθετα με τους άλλους επεξεργαστές ελέγχου αυτής της σειράς προϊόντων, το NSDesignStudio δίνει μεγαλύτερη έμφαση στηνστρώμα λογισμικού και διαχείρισηςΟι μηχανικοί μπορούν να σχεδιάσουν προσαρμοσμένες διεπαφές χρήστη, να ρυθμίσουν εντολές συσκευής, να δημιουργήσουν λογική ελέγχου, να διαχειριστούν πηγές και εξόδους τοίχου βίντεο, να αναθέσουν δικαιώματα χρήστη,και να ανεβάσετε ή να κατεβάσετε έργα μέσω ενός περιβάλλοντος οπτικού σχεδιασμού.

Ο ελεγκτής υποστηρίζει τη λειτουργία τοπικού δικτύου, καθώς και τον απομακρυσμένο προγραμματισμό, τη συντήρηση, τις αναβαθμίσεις και τη μεταφορά έργων μέσω Ethernet ή του Διαδικτύου.Η λειτουργία HTML του διαδικτύου επιτρέπει στις συμβατές συσκευές να έχουν πρόσβαση στο περιβάλλον ελέγχου μέσω προγράμματος περιήγησης, είτε μέσω ενός διακομιστή cloud σε δημόσιο δίκτυο είτε μέσω ενός τοπικά εγκατεστημένου διακομιστή web.

Το NSDesignStudio υποστηρίζει επίσης iPad, iPhone, Android, Windows, touch-panel και έλεγχο μέσω διαδικτύου.με έως και 16 συσκευές συνδεδεμένες ταυτόχρονα σύμφωνα με το εγχειρίδιο υλικούΔιαφορετικοί τερματικοί μπορεί να χρησιμοποιούν διαφορετικές διεπαφές για να ταιριάζουν στους χειριστές, τους διαχειριστές, τους τεχνικούς ή τους χρήστες του δωματίου.

Μέσα από τον συνδυασμό του προγραμματιζόμενου υλικού, του σχεδιασμού οπτικής διεπαφής, της εξ αποστάσεως διαχείρισης με βάση το διαδίκτυο, του ελέγχου πολλαπλών πλατφορμών, και της αυτοματοποιημένης λειτουργίας ενέργειας,Το NSDesignStudio είναι ιδιαιτέρως κατάλληλο για έργα που απαιτούν περισσότερα από το βασικό έλεγχο δωματίου..

Κεντρικά πλεονεκτήματα του προϊόντος

Διαδικτυακή εξ αποστάσεως διαχείριση

Το NSDesignStudio υποστηρίζει πρόσβαση στο σύστημα με βάση το πρόγραμμα περιήγησης μέσω είτε ενός cloud διακομιστή είτε ενός τοπικού web διακομιστή.

Οι εξουσιοδοτημένοι χρήστες μπορούν να εκτελούν λειτουργίες όπως:

• Πρόσβαση στη διεπαφή
• Έλεγχος συσκευής
• Επεξεργασία έργου
• Εξοικονόμηση έργου
• Απομακρυσμένο προγραμματισμό
• Απομακρυσμένη συντήρηση
• Απόμακρη αναβάθμιση
• Ανάβασμα και λήψη έργου

Η πλατφόρμα υποστηρίζει την πρόσβαση σε απομακρυσμένο πρόγραμμα περιήγησης μέσω δημόσιων δικτύων 4G/5G, καθώς και την ανάπτυξη τοπικού ιστού εντός ενός LAN.

Προσαρμοσμένο σχεδιασμό διεπαφής πίνακα αφής

Το λογισμικό NSDesignStudio επιτρέπει στους ενοποιητές συστημάτων να κατασκευάζουν προσαρμοσμένες γραφικές διεπαφές ελέγχου σύμφωνα με τις απαιτήσεις κάθε δωματίου, πελάτη ή εφαρμογής.

Το περιβάλλον σχεδιασμού του περιλαμβάνει:

• Ακρογωνία και γραφικά φόντα
• Δουλίσματα πολλαπλών καταστάσεων
• Έλεγχος κειμένου και εισόδου
• Στρίβτες
• Περιέκτες δεδομένων
• Ελέγχου τοίχου βίντεο
• Ελέγχου της πηγής σήματος
• Ελεγκτικά συστήματα τραπεζιού
• Επαναχρησιμοποιήσιμα εξατομικευμένα στοιχεία
• Πολλαπλές σελίδες για διαφορετικά σενάρια λειτουργίας

Ο επεξεργαστής διεπαφής παρέχει επίσης ρυθμίσεις ευθυγράμμισης, ομαδοποίησης, κλειδώματος, στρωματοποίησης, περιστροφής, γραμματοσειράς, διαφάνειας, ορίου, φόντου και εμφάνισης.

Έλεγχος κουμπιού με κίνηση γεγονότων

Τα κουμπιά μπορούν να ρυθμιστούν με διαφορετικές φυσιολογικές, πιεσμένες και κυμαινόμενες καταστάσεις.

• Πίεσε
• Ελευθερία
• Διπλό κλικ
• Μακρύ πιέσιμο
• Σλάιντ

Κάθε δράση μπορεί να ανατεθεί σε:

• Άλλαξε σελίδες
• Κρύψτε τα στοιχεία ελέγχου
• Ελέγχου οθόνης
• Στείλε εντολές συσκευής

Αυτό καθιστά δυνατή τη δημιουργία απλουστευμένων διεπαφών χρήστη καθώς και πιο προηγμένων σελίδων ελέγχου για το τεχνικό προσωπικό.

Ελέγχος πολλαπλών πλατφορμών

Ένα έργο ελέγχου μπορεί να υποστηρίζει πολλαπλές πλατφόρμες λειτουργίας, μεταξύ των οποίων:

• iPad
• iPhone
• Πινακίδιο Android
• Ηλεκτρονικό τηλέφωνο με Android
• Υπολογιστής Windows
• Ειδικό πάνελ αφής
• Διαδικτυακό τερματικό βασισμένο σε πρόγραμμα περιήγησης

Το εγχειρίδιο υλικού αναφέρει ότι μπορούν να συνδεθούν ταυτόχρονα έως και 16 συσκευές ελέγχου και κάθε συσκευή μπορεί να χρησιμοποιεί διαφορετική διεπαφή χρήστη.

Οπτικό προγραμματισμό χωρίς κώδικα

Η πλατφόρμα προγραμματισμού έχει σχεδιαστεί για να μειώσει την εξάρτηση από τις παραδοσιακές γλώσσες προγραμματισμού υπολογιστών.

Οι μηχανικοί μπορούν να ρυθμίσουν τις σελίδες ελέγχου και τις λειτουργίες οπτικά, ενώ το λογισμικό μπορεί να παράγει αυτόματα κουμπιά 3D και να υποστηρίζει διαφανή περιουσιακά στοιχεία εικόνας PNG, WMF, ICO και GIF.Αυτό συμβάλλει στη μείωση του χρόνου σχεδιασμού και απλοποιεί την μεταγενέστερη συντήρηση ή τροποποίηση της διεπαφής.

Πλήρης έλεγχος συσκευής AV

Ο προγραμματιζόμενος ξενιστής ελέγχου υποστηρίζει πολλαπλούς τύπους εξοπλισμού τρίτων μέσω:

• RS232
• RS485/RS422
• Υπερκόκκινο
• Ρέλε
• Ψηφιακή Ε/Υ
• Ethernet
• Λειτουργός TCP
• UDP
• Ελέγχος συσκευής με βάση το IP

Σύμφωνα με το εγχειρίδιο υλικού, η πλατφόρμα παρέχει οκτώ προγραμματιζόμενες διεπαφές RS232, οκτώ διεπαφές RS485, οκτώ υπερύθριες θύρες, οκτώ θύρες ρελέ και οκτώ ψηφιακές θύρες I / O.

Προχωρημένη ενσωμάτωση δικτύου

Η ολοκληρωμένη στοιβάδα πρωτοκόλλου TCP/IP υποστηρίζει:

• IPv4
• DHCP
• ΑΡΠ
• ICMP
• IGMP
• UDP
• TCP
• Ανάλυση ονόματος τομέα
• Πρόσβαση σε διακομιστή cloud
• Λειτουργία TCP Server

Ο προσαρμόσιμος υποκείμενος διακομιστής μπορεί να λαμβάνει εντολές από συσκευές δικτύου, να εργάζεται με διασυνδεδεμένους κεντρικούς ελεγκτές και να ενσωματώνεται με συμβατό λογισμικό ελέγχου τρίτων.

Αυτοματοποιημένη διαχείριση ενέργειας

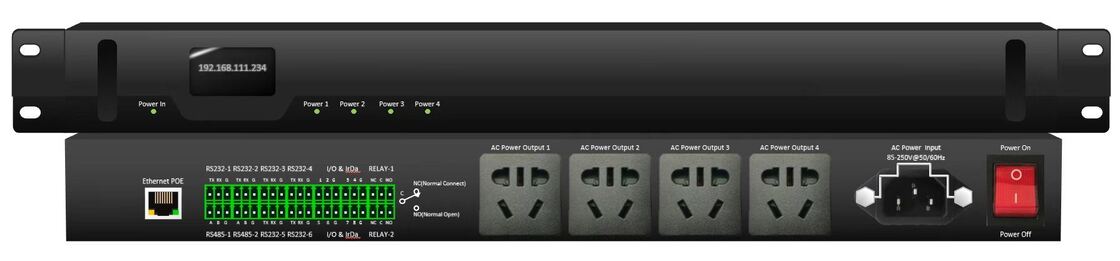

Η εικόνα του προϊόντος δείχνει τέσσερις ανεξάρτητα διαχειριζόμενες εξόδους ισχύος εναλλασσόμενης ενέργειας με αντίστοιχους δείκτες κατάστασης ισχύος του μπροστινού πάνελ.

Αυτό επιτρέπει την ενσωμάτωση συνδεδεμένων συσκευών AV στις ακολουθίες εκκίνησης και διακοπής λειτουργίας του συστήματος, βοηθώντας στον συντονισμό:

• Δύναμη προβολής
• Δύναμη προβολέα
• Δύναμη ηχητικού εξοπλισμού
• Δύναμη περιφερειακής συσκευής
• Προγραμματισμένη διακοπή λειτουργίας του συστήματος
• Ξεκίνηση δωματίου με μία επαφή

Αυτή η δυνατότητα ελέγχου ισχύος δίνει στο NSDesignStudio μια σαφέστερη τοποθέτηση αυτοματισμού all-in-one σε σύγκριση με τους άλλους προγραμματιζόμενους επεξεργαστές ελέγχου στην γκάμα προϊόντων.

Σύνθετη αυτοματοποίηση και λογική ενεργοποίησης

Η πλατφόρμα υποστηρίζει συνδυασμένες ακολουθίες εντολών που αποτελούνται από πολλαπλές ενέργειες.και συνδυασμένες εντολές μπορούν να ενωθούν για να δημιουργήσουν πιο προηγμένες ροές εργασίας αυτοματισμού.

Οι λειτουργίες που βασίζονται σε σκανδάλη μπορούν να ανταποκριθούν σε:

• Δεδομένα RS232
• Δεδομένα RS485
• Κατάσταση ψηφιακής Ε/Υ
• Διαδικτυακές εντολές
• Έξω αισθητήρες
• Δράσεις διεπαφής χρήστη

Για παράδειγμα, μια εντολή σκηνής μπορεί να ενεργοποιήσει την οθόνη, να μειώσει την οθόνη προβολής, να επιλέξει μια πηγή AV, να ρυθμίσει το ηχητικό σύστημα, να ρυθμίσει το επίπεδο φωτισμού,και ενεργοποιήστε ένα προεπιλεγμένο βιντεοδιάσκεψη.

Μηχανική και συντήρηση εξ αποστάσεως

Οι ολοκληρωτές συστημάτων μπορούν να τροποποιούν τα έργα εξ αποστάσεως μέσω συνδέσεων Ethernet ή Internet, αντί να επισκέπτονται κάθε τοποθεσία.

Οι υποστηριζόμενες απομακρυσμένες ροές εργασίας περιλαμβάνουν:

• Ανάβασμα νέων προγραμμάτων
• Κατεβάζοντας υφιστάμενα έργα
• Ενημέρωση διεπαφών
• Αλλαγή εντολών ελέγχου
• Εκτέλεση εξ αποστάσεως συντήρησης
• Αναβάθμιση προγραμμάτων συστήματος
• Ανάλυση προβλημάτων εξοπλισμού που συνδέεται στο δίκτυο

Τεχνικές προδιαγραφές

Λογισμικό και λειτουργίες διεπαφής χρήστη

Διοίκηση έργων

Το NSDesignStudio υποστηρίζει:

• Δημιουργία νέων έργων
• Ξεκίνηση τοπικών έργων
• Άνοιξη διαδικτυακών έργων
• Αναβάθμιση έργων
• Κατεβάζοντας έργα
• Διαχείριση πρόσφατα χρησιμοποιηθέντων έργων
• Μετασχηματισμός γλωσσών διεπαφής

Η κύρια γραμμή εργαλείων διαμόρφωσης περιλαμβάνει επεξεργασία διεπαφής, διαμόρφωση κόμβου εξόδου, διαμόρφωση πηγής σήματος, διαμόρφωση πράκτορα, διαμόρφωση κεντρικού ελέγχου, διαμόρφωση χρήστη, φόρτωση,και λειτουργίες λήψης.

Προσαρμογή διεπαφής

Οι ολοκληρωτές συστημάτων μπορούν να δημιουργήσουν διαφορετικές σελίδες για διαφορετικά δωμάτια, λειτουργικές λειτουργίες ή ρόλους χρηστών.

Οι πιθανές σελίδες περιλαμβάνουν:

• Σελίδα υποδοχής
• Σελίδα ελέγχου συνεδριάσεων
• Σελίδα επιλογής πηγής
• Σελίδα ελέγχου ήχου
• Σελίδα ελέγχου κάμερας
• Σελίδα τοίχου βίντεο
• Σελίδα ελέγχου φωτισμού
• Σελίδα διαχείρισης ενέργειας
• Σελίδα κατάστασης συστήματος
• Σελίδα τεχνικής συντήρησης

Η πλατφόρμα υποστηρίζει παγκόσμια φόντα σελίδας, στερεές ή κλίμακες γεμίσεις, προσαρμοσμένες εικόνες, επαναχρησιμοποιήσιμα συστατικά, antialiasing, διαφάνεια, όρια, στρογγυλεμένες γωνίες και γραφική στρώση.

Διαχείριση τοίχου βίντεο και πηγής

Σε αντίθεση με μια βασική διεπαφή ελέγχου δωματίου, το NSDesignStudio περιλαμβάνει ειδικές περιοχές διαμόρφωσης για:

• Κύκλοι εξόδου
• Πηγές σήματος
• Ελέγχου τοίχου βίντεο
• Έλεγχος της πηγής
• Ομάδες εισροών
• Σημεία προώθησης
• Διαμόρφωση πράκτορα

Αυτό το καθιστά κατάλληλο για συστήματα AV που συνδυάζουν αυτοματισμό δωματίου με κατανεμημένη επεξεργασία βίντεο και διαχείριση τοίχου βίντεο.Το εγχειρίδιο λογισμικού το προσδιορίζει ως το λογισμικό χρήσης και ελέγχου για κατανεμημένους κόμβους επεξεργασίας βίντεο της σειράς AQS.

Διαμόρφωση χρήστη και δικαιωμάτων

Διαφορετικές σελίδες διεπαφής και λειτουργίες ελέγχου μπορούν να δημιουργηθούν για:

• Τελικοί χρήστες
• Διαχειριστές αίθουσας συνεδριάσεων
• Εκπαιδευτικοί
• Επιχειρηματίες
• Τεχνικοί συστημάτων
• Μηχανικοί συντήρησης

Αυτό βοηθά να αποφευχθεί η πρόσβαση μη εξουσιοδοτημένων χρηστών σε προηγμένες ρυθμίσεις συστήματος, διατηρώντας παράλληλα μια απλή καθημερινή λειτουργική διεπαφή.

Τυπικές εφαρμογές

Επιχειρηματικές αίθουσες συνεδριάσεων

Το NSDesignStudio μπορεί να παρέχει λειτουργία αίθουσας συνεδριάσεων με ένα άγγιγμα για:

• Ελέγχος οθόνης και προβολέα
• Μετατροπή πηγής
• Ηχητική ένταση
• Προεπιλογές κάμερας PTZ
• Επικοινωνία μέσω τηλεδιάσκεψης
• Σκηνές φωτισμού
• Έλεγχος κουρτίνας
• Διαχείριση ισχύος εξοπλισμού

Ένα κουμπί "Ξεκινήστε συνάντηση" μπορεί να εκτελέσει πολλαπλές συντονισμένες εντολές, ενώ ένα κουμπί "Σταματήστε συνάντηση" μπορεί να κλείσει τον εξοπλισμό στη σωστή ακολουθία.

Πολυκοινοτικά έξυπνα γραφεία

Η αρχιτεκτονική διαχείρισης με βάση το πρόγραμμα περιήγησης είναι κατάλληλη για οργανισμούς που λειτουργούν διάφορες αίθουσες συνεδριάσεων ή χώρους συνεργασίας.

Οι ομάδες εγκαταστάσεων και AV μπορούν εξ αποστάσεως:

• Συστήματα δωματίων ελέγχου
• Ενημέρωση διεπαφών ελέγχου
• Αλλαγή εντολών συσκευής
• Διατήρηση των προεπιλεγμένων χώρων
• Ανέβασμα αναθεωρημένων έργων
• Συστήματα πρόσβασης χωρίς ταξίδι σε κάθε δωμάτιο

Κέντρα διοίκησης και ελέγχου

Ο ελεγκτής μπορεί να ενσωματώσει:

• Τείχη βίντεο
• Διανεμημένοι AV κόμβοι
• Συσκευές για τη μετατροπή μήτρας
• Εμφάνιση του χειριστή
• Κάμερες PTZ
• Συστήματα ήχου
• Σήματα ελέγχου πρόσβασης
• Συσκευές διαχείρισης ισχύος

Προσαρμοσμένες διεπαφές μπορούν να σχεδιαστούν για χειριστές, επιθεωρητές και προσωπικό συντήρησης, με διαφορετικές σελίδες και δικαιώματα για κάθε ρόλο.

Έξυπνες τάξεις και κέντρα κατάρτισης

Οι εκπαιδευτικοί ή οι εκπαιδευτές μπορούν να ελέγχουν:

• Διαδραστικές οθόνες
• Προβολέα
• Καμερές εγγράφων
• Υπολογιστές
• Συστήματα ήχου
• Συσκευές καταγραφής
• Φωτισμός
• Αλληλουχία ισχύος

Η διεπαφή μπορεί να απλουστευθεί για καθημερινή διδασκαλία, ενώ ταυτόχρονα οι μηχανικές λειτουργίες διατηρούνται σε προστατευμένη σελίδα συντήρησης.

Αδελφότητες και Αίθουσες Πολλαπλής Χρήσης

Η πλατφόρμα αυτοματισμού μπορεί να συντονίσει:

• Συστήματα προβολής
• Εμφάνιση σκηνής
• Επεξεργαστές ήχου
• Σκηνές φωτισμού
• Μηχανοκίνητες οθόνες
• Συστήματα κουρτίνας
• Εξοπλισμός προέλευσης
• Δύναμη εξοπλισμού

Προεπιλεγμένες λειτουργικές λειτουργίες μπορούν να δημιουργηθούν για παρουσιάσεις, τελετές, εκπαιδευτικές συνεδρίες, παραστάσεις και βιντεοδιάσκεψεις.

Μουσεία και χώροι εκθέσεων

Το NSDesignStudio μπορεί να χρησιμοποιηθεί για τον έλεγχο:

• Πολυμέσα εκθέματα
• Ψηφιακή σήμανση
• Διαδραστικές οθόνες
• Σκηνές φωτισμού
• Προγραμματισμένη αναπαραγωγή μέσων ενημέρωσης
• Αισθητήρες περιβάλλοντος
• Δύναμη εξοπλισμού
• Περιεχόμενο που ενεργοποιείται από επισκέπτες

Η συντήρηση με βάση το πρόγραμμα περιήγησης επιτρέπει την εξ αποστάσεως ενημέρωση του περιεχομένου του έργου και των διεπαφών ελέγχου.

Ξενοδοχεία και Κέντρα Συνεδρίων

Η πλατφόρμα είναι κατάλληλη για:

• Αίθουσες συνεδριάσεων
• Αίθουσες τραπέζι
• Αίθουσες συνεδριάσεων VIP
• Κέντρα συνεδριάσεων
• Αίθουσες εκπαίδευσης
• Χώροι πολλαπλών χρήσεων εκδηλώσεων

Μπορεί να δημιουργηθούν ξεχωριστές διεπαφές για τους επισκέπτες, τους υπαλλήλους ξενοδοχείων, τους διαχειριστές εκδηλώσεων και τους τεχνικούς AV.

Διανεμημένα έργα AV και βίντεο

Επειδή το NSDesignStudio περιλαμβάνει τα στοιχεία ελέγχου του τοίχου βίντεο, τη διαμόρφωση της πηγής, τη διαχείριση των κόμβων εξόδου και την υποστήριξη των κατανεμημένων κόμβων,είναι ιδιαίτερα κατάλληλο για έργα που συνδυάζουν αυτοματοποίηση AV με διανομή βίντεο σε δίκτυο.

Τυπικές αναπτύξεις περιλαμβάνουν:

• Αίθουσες ελέγχου ασφαλείας
• Κέντρα διαχείρισης της κυκλοφορίας
• Κέντρα έκτακτης ανάγκης
• Κέντρα επιχειρηματικής εμπειρίας
• Εκθεσιακές αίθουσες
• Δωμάτια παρακολούθησης πανεπιστημιούπολης

Γιατί να επιλέξετε το NSDesignStudio;

Η λύση NSDesignStudio δεν έχει τοποθετηθεί ως ένας άλλος συμβατικός επεξεργαστής κεντρικού ελέγχου.

• Προγραμματιζόμενο υλικό ελέγχου
• Σχεδιασμός οπτικής διεπαφής χρήστη
• Διαχείριση κατανεμημένων σημείων βίντεο
• Απομακρυσμένη πρόσβαση μέσω διαδικτύου
• Μεταφορά έργων σε σύννεφο
• Πολλαπλές πλατφόρμες χειρισμού με αφής
• Αυτοματοποιημένη διαχείριση ισχύος εξοπλισμού
• Μηχανική και συντήρηση εξ αποστάσεως

Αυτό το καθιστά ιδιαίτερα κατάλληλο για τους ενοποιητές συστημάτων που πρέπει να παρέχουν εξατομικευμένες εμπειρίες χρήστη και να συντηρούν αποτελεσματικά πολλά συστήματα AV μετά την εγκατάσταση.
