Λεπτομέρειες:
|
| Επισημαίνω: | 1 Εισερχόμενος ελεγκτής τοίχου βίντεο,4 Ελεγκτής τοίχου βίντεο εξόδου,Ακανόνιστος ελεγκτής τοίχου βίντεο |
||
|---|---|---|---|
Εγώ.τις οδηγίες εγκατάστασης
Προκειμένου να εξοικονομήσετε πολύτιμο χρόνο, το εγχειρίδιο αυτό δεν εισάγει κοινή λογική.
Χρήση ηλεκτρικών συσκευών, ακολουθήστε την κοινή λογική των κοινών ηλεκτρικών συσκευών.
Προτού χρησιμοποιήσετε την συσκευή, διαβάστε προσεκτικά τις οδηγίες χρήσης ώστε να μπορείτε να
να εξοικειωθούν με τη λειτουργία και τη χρήση της συσκευής.
ΙΙ. τα βήματα εγκατάστασης

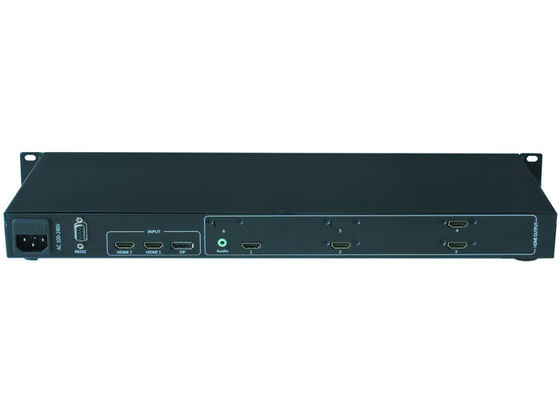

1. Συνδέστε την έξοδο HDMI του επεξεργαστή splicing στην πύλη εισόδου HDMI του υγρού κρύσταλλου
μονάδα οθόνης και κάθε μονάδα οθόνης μπορεί να συνδεθεί σε οποιαδήποτε πύλη εξόδου HDMI του επεξεργαστή σύνδεσης·
2. Συνδέστε την πηγή σήματος που πρόκειται να εμφανιστεί σε οποιαδήποτε από τις διεπαφές HDMI1, HDMI2 και DP·
3. Την πρώτη φορά που θα ρυθμίσετε τον ελεγκτή τοίχου βίντεο, θα πρέπει να συνδεθεί με το RS232 διεπαφή
του ελεγκτή τοίχου βίντεο μέσω του σειριακού καλωδίου.
Το διάγραμμα εγκατάστασης είναι το ακόλουθο:
ισχύς
Μετά τη σύνδεση των παραπάνω καλωδίων, συνδέστε την τροφοδοσία 100-240V AC, ενεργοποιήστε τον διακόπτη τροφοδοσίας της συσκευής,
το φως δείκτη ισχύος είναι κόκκινο και η διάταξη είναι σε λειτουργική κατάσταση·
Η πρώτη χρήση του ελεγκτή τοίχου βίντεο 4K πρέπει να διορθωθεί από το λογισμικό σύμφωνα με την πραγματική διάταξη
Πριν από το debugging, το λογισμικό ελέγχου και η συσκευή πρέπει να επικοινωνούν κανονικά.
Η ακόλουθη είναι η κατάσταση ρύθμισης επικοινωνίας:
Ανοίξτε το φάκελο λογισμικού μέσα στο CD και αντιγράψτε το στον σκληρό δίσκο του υπολογιστή, ανοίξτε το αρχείο VideoWallcontrol.exe μέσα,
και στη συνέχεια εμφανίζεται η ακόλουθη διεπαφή:
