Λεπτομέρειες:
|
| Ονομασία προϊόντος: | Επεκτάτης οπτικών ινών 3G SDI | Εύρος ζώνης διεπαφών: | 12Gbps |
|---|---|---|---|
| Απόσταση μετάδοσης: | Τυπικό 10KM,20/40/60/80KM προαιρετικό | Διασύνδεση: | Τερματικός σταθμός 3PIN Phoenix |
| Κατεύθυνση σήματος: | Αντίστροφη 485 | Πηγή ενέργειας: | Ενιαίο κανάλι: DC12V/1A 1U/2U/4U AC220V |
| Ποσοστό δεδομένων: | 270Mbit/s-1.48Gbit/s-2.97Gbit/s-6Gbit/s-12Gbit/s | ||
| Επισημαίνω: | Υψηλής ευκρίνειας SDI μέσω Fiber Extender,μακρινή απόσταση SDI μέσω Fiber Extender |
||

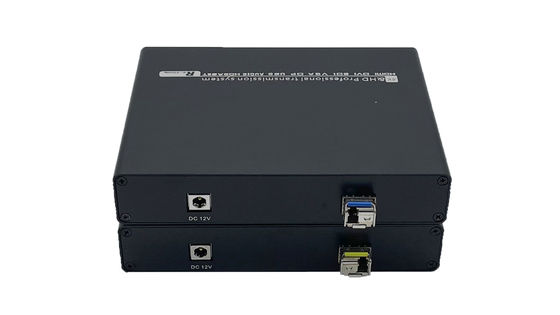

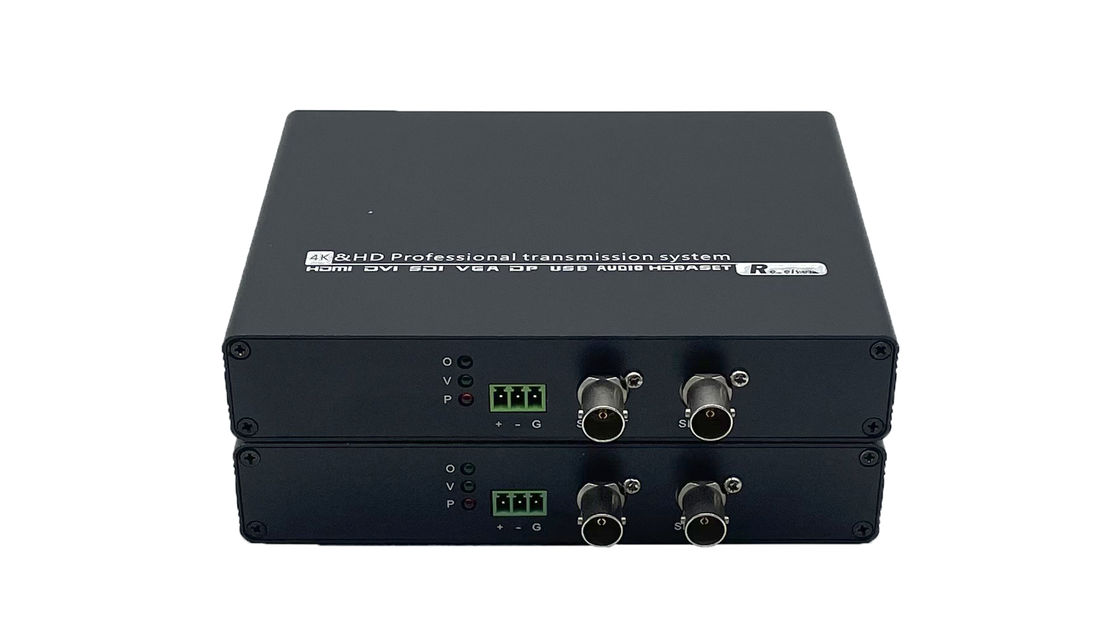

Το 3G SDI Fiber Extender είναι μια λύση μετάδοσης οπτικών ινών υψηλής απόδοσης που έχει σχεδιαστεί για την παροχή μη συμπιεσμένου βίντεο HD σε μεγάλες αποστάσεις.Αυτός ο διευρυτής ινών SDI υποστηρίζει προσαρμοστική είσοδο 3G/HD/SD-SDI και είναι συμβατός προς τα πίσω με ανάλυση έως 1080P60HzΜε προαιρετική απόσταση μετάδοσης 20/40/80KM, αυτός ο διευρυτής είναι ιδανικός για μετάδοση, παραγωγή ζωντανών εκδηλώσεων και επαγγελματικές εφαρμογές AV.υποστηρίζει οπτικές θύρες LC για εύκολη προσαρμογή και ενσωμάτωσηΕίτε χρειάζεστε μετάδοση πολλαπλών καναλιών είτε υποστήριξη ASI-SDI, αυτή η λύση εξασφαλίζει σταθερή, αξιόπιστη και υψηλής ποιότητας παράδοση βίντεο με ανάκτηση ρολογιού για ομαλή αναπαραγωγή.
Μη συμπιεσμένη μετάδοση βίντεο HD: Υποστηρίζει τη μετάδοση βίντεο μακρινών αποστάσεων, χωρίς συμπιέσεις μέσω διευρυτήρα SDI ινών.
Υποστήριξη προσαρμοστικής εισόδου: συμβατό με σήματα εισόδου 3G/HD/SD-SDI για ευέλικτη ανάπτυξη.
Μέχρι ανάλυση 1080P60Hz: Υποστηρίζει ανάλυση υψηλής ευκρίνειας και είναι συμβατή προς τα πίσω.
Ευέλικτη απόσταση μετάδοσης: Προσφέρει πρότυπα 20KM, με προαιρετικές μονάδες μετάδοσης 40KM και 80KM.
Αφαίρετες μονάδες SFP: Διαθέτει οπτικές θύρες LC για εύκολη αναβάθμιση και προσαρμοστικότητα.
Πολυκαναλική μονοπυρηνική μετάδοση: Υποστηρίζει διδρομική, τετραδρομική, οκταδρομική και 16-δρομική διδρομική μετάδοση για υψηλής απόδοσης ρυθμίσεις.
Επιστροφή ρολογιού: εξασφαλίζει ομαλή αναπαραγωγή βίντεο χωρίς απώλεια καρέ ή στρέβλωση εικόνας.
Υποστήριξη ASI-SDI: Πλήρως συμβατή με την ASI-SDI για βελτιωμένη μεταφορά βίντεο.
Αυτοί οι διευρυτές οπτικών ινών είναι απαραίτητοι για τη διατήρηση της ακεραιότητας και της ποιότητας των σημάτων βίντεο υψηλής ανάλυσης σε σημαντικές αποστάσεις.
Τεχνικές παραμέτρους:
| Vιδεο | Πρότυπο σήματος | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| Ποσοστό δεδομένων | 270Mbit/s - 1,48Gbit/s 2,97Gbit/s | |
| Εξισορρόπηση καλωδίων | 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s | |
| Άμβλεια σήματος | 800mV±10% | |
| Κίβερ | >0,2UI | |
| Ψήφισμα υποστήριξης | Η μέθοδος αυτή χρησιμοποιείται για την αξιολόγηση των επιπτώσεων της παρακολούθησης και της εκτίμησης των επιπτώσεων. | |
| Διασύνδεση βίντεο | 75-5Ω συνδετήρας BNC | |
| Αντίσταση | 75 Ωμ | |
| RS485 | Διασύνδεση | Τερματικός σταθμός 3PIN Phoenix |
| Κατεύθυνση σήματος | Αντίστροφη 485 | |
| Ποσοστό Baud | Προσαρμοστικό, έως 115200bps | |
| ΟπτικήFΙμπέρ | Διασύνδεση οπτικών ινών | Ενιαίο κανάλι: θύρα LC Rack: θύρα FC (LC/ST/SC) Προαιρετικό |
| Τύπος ινών | Μονή λειτουργίας/πολλαπλή λειτουργία | |
| μήκος κύματος | Μία λειτουργία 1310-155nm | |
| Διάταξη ζώνης διεπαφής | 20,97 Gbps | |
| Απόσταση μετάδοσης | 20KM πρότυπα, 40/60/80KM προαιρετικά | |
| ΟΤρίτη | Πηγή ισχύος | Ενιαίο κανάλι: DC12V/1A 1U/2U/4U ράφι AC220V |
| Μέγιστη κατανάλωση ισχύος | MAX 4W | |
| Θερμοκρασία | Θερμοκρασία λειτουργίας: 0°C ~ +70°C | |
| Υγρασία | Εργασιακή υγρασία: 5% ~ 90% | |
| Συνολική διάσταση | Ανατρέξτε στο σχέδιο μεγέθους εξοπλισμού |
| V |
Το 3G SDI Fiber Extender είναι ιδανικό για μια σειρά επαγγελματικών εφαρμογών:
Εκπομπή: Ιδανική για τη μετάδοση βίντεο HD σε μεγάλες αποστάσεις σε απομακρυσμένη παραγωγή ή στούντιο.
Παραγωγή ζωντανών εκδηλώσεων: διασφαλίζει την υψηλής ποιότητας, αξιόπιστη παράδοση βίντεο για ζωντανές εκδηλώσεις και συναυλίες.
Επαγγελματικά συστήματα AV: Χρησιμοποιούνται σε εμπορικές ρυθμίσεις AV που απαιτούν μη συμπιεσμένο βίντεο μέσω οπτικών ινών.
Παρακολούθηση ασφαλείας: παρέχει μετάδοση βίντεο HD σε μεγάλες αποστάσεις για κάμερες ασφαλείας και συστήματα παρακολούθησης.
Ιατρική απεικόνιση: Κατάλληλη για τη μεταφορά ιατρικών βίντεο σε εκπαιδευτικά και επιχειρησιακά περιβάλλοντα όπου η σαφήνεια του βίντεο είναι κρίσιμη.
