1080P ΜΙΝΙ SD/HD/3G SDI στο μετατροπέα HDMI με HDMI1.3 HDCP1.1/1,2

1.0 εισαγωγή

Το SDI στο μετατροπέα HDMI επιτρέπει στα σήματα SD-SDI, hd-SDI και 3g-SDI για να παρουσιαστεί στις επιδείξεις HDMI/SDI

εξασφαλίζοντας υψηλά ποσοστά δυαδικών ψηφίων 2,970 Gbit/s για να δώσετε επισημαίνετε γρήγορα τη μετάδοση χωρίς οποιαδήποτε απώλεια.

Για τους επαγγελματίες αυτό σημαίνει ότι είναι τώρα ευκολότερο να διανεμηθεί και να επεκταθεί το σήμα 3G σας SDI

δίνοντας σας τη δυνατότητα να επιδείξει την εργασία σας για τις επιδείξεις HDMI χάρι χτισμένη στο μετατροπέα HDMI.

Επιπλέον, χάρι στο βρόχος-κατευθείαν σχέδιο 3g-SDI, οι χρήστες είναι σε θέση να απολαύσουν και το SDI και

Επιδείξεις HDMI συγχρόνως.

2.0 χαρακτηριστικά γνωρίσματα

1) Λειτουργία σε 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

και 270Mbits/s.

2)Υποστηρίξεις SMPTE 425M (επίπεδο Α και επίπεδο Β), SMPTE 424M,

SMPTE 292M, SMPTE 259M-Γ.

3)Εξισωμένη και επαν-χρονομετρημένη παραγωγή βρόχων• Ενσωματωμένο ακουστικό de -de-embedder για το α

το μέγιστο 8 διοχετεύει, ήχος 48 kHz.

4)Αυτόματη τηλεοπτική ανίχνευση τρόπου (3G/SD/HD)

5)Μετατροπή από SMPTE 425M επίπεδο Β για να ισοπεδώσει το Α 1080p 50/59.94/

60 4:2:2 10 μπιτ.

6)Συνδέστε με άλλες μονάδες για να επεκτείνετε το σήμα σας πέρα από τις μεγάλες αποστάσεις.

7)Ταυτόχρονη επίδειξη με τα σήματα SDI και HDMI

8)Αποστάσεις μετάδοσης σημάτων υποστηρίξεων μέχρι 300M για τα σήματα SDI,

200M για τα σήματα HD και 100M για τα σήματα 3G

9)1080P ΜΙΝΙ SD/HD/3G SDI στο μετατροπέα HDMI με HDMI1.3 HDCP1.1/1.2

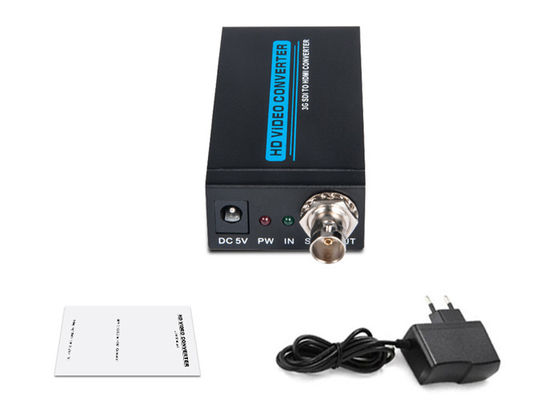

3.0 συσκευάζοντας εξαρτήματα:

Πρίν προσπαθεί να χρησιμοποιηθεί αυτή η μονάδα, παρακαλώ ελέγξτε τη συσκευασία και σιγουρευτείτε

μετά από τα στοιχεία περιλαμβάνεται στο στέλνοντας χαρτοκιβώτιο:

(1) SDI ΣΤΟ ΜΕΤΑΤΡΟΠΈΑ HDMI-1Pcs

προσαρμοστής ΣΥΝΕΧΟΎΣ δύναμης (2) 5V-1Pcs

(3) εγχειρίδιο χρηστών-1Pcs

4.0 προδιαγραφές

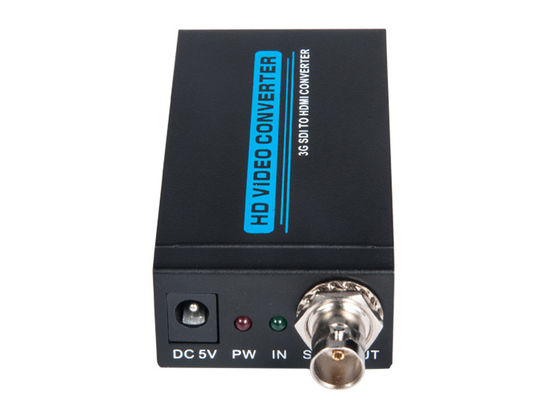

Λιμένας εισαγωγής -1 Χ BNC (sdi/hd-sdi/3g-SDI)

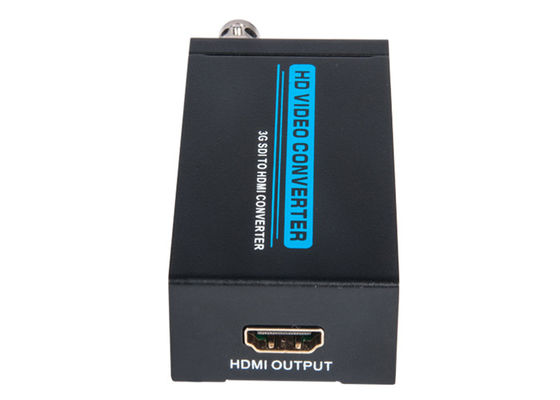

Λιμένας παραγωγής-1 Χ HDMI

Ποσοστά μετάδοσης SDI-2.970 Gbit/s και 2.970/1.001 Gbit/s

In/Output ψήφισμα-480i, 576i, το 720p@50/59,94, 60, το 1080i@50/59.94/60

το 1080p@23.97/24/25/29.97/30/50/59.94/60

Παροχή ηλεκτρικού ρεύματος-Συνεχές ρεύμα 5V

Πρότυπο ανθρώπινου σώματος προστασίας ESD -±8kV (απαλλαγή κενών αέρος)

±4kV (απαλλαγή επαφών)

Διάσταση-82mm X 43.5mm X 23mm

Βάρος-150g

Λειτουργούσα θερμοκρασία-0°C ~ 40°C/32°F ~ 104°F

Θερμοκρασία αποθήκευσης-20°C ~ 60°C/-4°F ~ 140°F

elative υγρασία-20 ~ 90% RH (Non-condensing)

Κατανάλωση ισχύος (Max)-5W

Όνομα προϊόντων-1080P ΜΙΝΙ SD/HD/3G SDI στο μετατροπέα HDMI με HDMI1.3 HDCP1.1/1.2

5.0 σύνδεση και λειτουργία

5.01 συνδέστε το ομοαξονικό καλώδιο μεταξύ της πηγής σημάτων SDI και της ΕΙΣΑΓΩΓΉΣ SDI

από το μετατροπέα.

5.02 συνδέστε το καλώδιο HDMI μεταξύ του μετατροπέα και της επίδειξης HDMI.

5.03 συνδέστε τον προσαρμοστή δύναμης μεταξύ του μετατροπέα και της εξόδου.

5.04 ανοίξτε την παροχή ηλεκτρικού ρεύματος της πηγής σημάτων HDMI και της επίδειξης. Επιλέξτε

που αντιστοιχεί η εισαγωγή τους λιμένες, έπειτα αυτό λειτουργεί.
