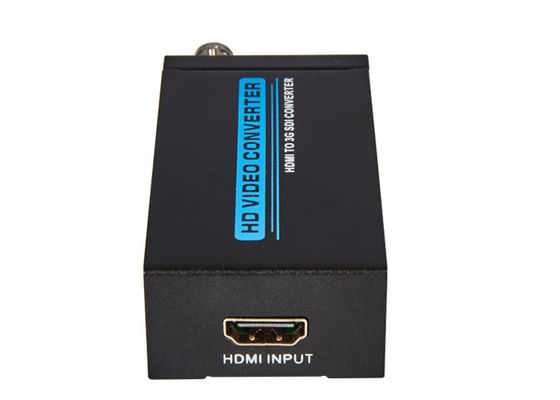

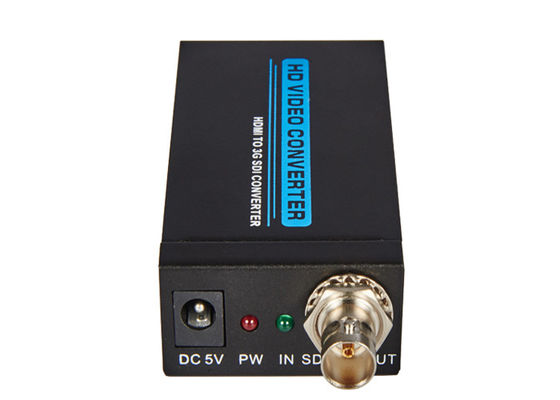

1080P ΜΙΝΙ HDMI στο μετατροπέα SD/HD/3G SDI με HDMI1.3 HDCP1.1/1,2

1.0 εισαγωγή

Το ΜΙΝΙ HDMI στο μετατροπέα SDI επιτρέπει στα σήματα HDMI για να παρουσιαστεί στην επίδειξη SDI εξασφαλίζοντας υψηλός

ποσοστά δυαδικών ψηφίων 2,970 Gbit/s για να σας δώσει το σήμα υψηλής ανάλυσης χωρίς οποιαδήποτε απώλεια. Για τους επαγγελματίες αυτό σημαίνει

ότι είναι τώρα ευκολότερο να μετατραπεί το υψηλό σήμα def σας HDMI με τον ήχο στο SDI για τη μεγάλης απόστασης μετάδοση

και επιδείξτε την εργασία σας για την επίδειξη SDI.

2.0 χαρακτηριστικά γνωρίσματα

*** Υποστήριξη HDMI1.3 HDCP1.1/1.2

*** Παρουσιάζει πηγή HDMI στην επίδειξη SDI.

Η διεπαφή SDI λειτουργεί στα ποσοστά δυαδικών ψηφίων 2,970 Gbit/s, 2.970/1.001 Gbit/s,

1.485 Gbit/s, 1.485/1.001 Gbit/s και 270 Mb/s.

*** Υποστηρίζει τους συγχρονισμούς εισαγωγής HDMI: το 480i@59.94, 576i, το 720p@50/59.94/60,

το 1080i@50/59.94/60, το 1080p@23.98/24/25/29.97/30/50/59.94/60.

*** Μετατρέπει το σήμα HDMI στο SDI: 480i/576i στο SD-SDI (SMPTE 259m-γ, στα ποσοστά δυαδικών ψηφίων 270 MBIT/s)

720p/1080i στο hd-SDI (SMPTE 292M, στα ποσοστά δυαδικών ψηφίων 1,485 Gbit/s ή 1.485/1.001 Gbit/s) 1080p στο 3g-SDI

(SMPTE 424m/425m-αβ, στα ποσοστά δυαδικών ψηφίων 2,970 Gbit/s και 2.970/1.001 Gbit/s).

*** Απόσταση παραγωγής υποστηρίξεων SDI μέχρι 100 μέτρα (3g-SDI), 200 μέτρα (hd-SDI), ή 300 μέτρα (SD-SDI)

*** 1080P ΜΊΝΙ HDMI στο μετατροπέα SD/HD/3G SDI με HDMI1.3 HDCP1.1/1.2

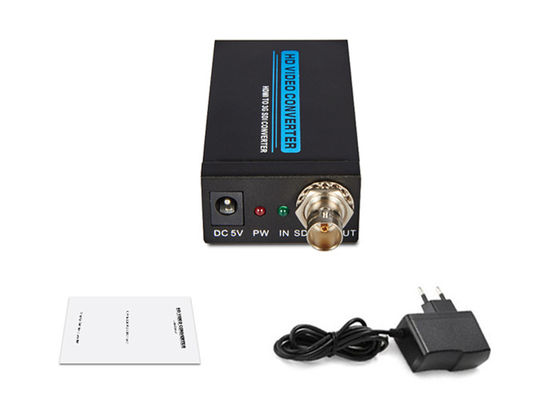

3.0 συσκευάζοντας εξαρτήματα:

Πρίν προσπαθεί να χρησιμοποιηθεί αυτή η μονάδα, παρακαλώ να ελέγξει τη συσκευασία και να σιγουρευτεί τα ακόλουθα στοιχεία περιλαμβάνεται

στο στέλνοντας χαρτοκιβώτιο:

(1) 1080P ΜΊΝΙ HDMI στο μετατροπέα SD/HD/3G SDI -1Pcs

προσαρμοστής ΣΥΝΕΧΟΎΣ δύναμης (2) 5V-1Pcs

(3) εγχειρίδιο χρηστών-1Pcs

4.0 προδιαγραφές

Λιμένας εισαγωγής -1 Χ HDMI

Λιμένας παραγωγής-1 Χ BNC (sdi/hd-sdi/3g-SDI)

Ποσοστά μετάδοσης SDI-2.970 Gbit/s και 2.970/1.001 Gbit/s

In/Output ψήφισμα-480i, 576i, το 720p@50/59,94, 60, το 1080i@50/59.94/60

το 1080p@23.97/24/25/29.97/30/50/59.94/60

Παροχή ηλεκτρικού ρεύματος-Συνεχές ρεύμα 5V

Πρότυπο ανθρώπινου σώματος προστασίας ESD-±8kV (απαλλαγή κενών αέρος)

±4kV (απαλλαγή επαφών)

Διάσταση-82mm X 43.5mm X 23mm

Βάρος-150g

Λειτουργούσα θερμοκρασία-0°C ~ 40°C/32°F ~ 104°F

Θερμοκρασία αποθήκευσης-20°C ~ 60°C/-4°F ~ 140°F

elative υγρασία-20 ~ 90% RH (Non-condensing)

Κατανάλωση ισχύος (Max)-5W

Όνομα προϊόντων-1080P ΜΙΝΙ HDMI στο μετατροπέα SD/HD/3G SDI με HDMI1.3 HDCP1.1/1.2

5.0 σύνδεση και λειτουργία

5.01 συνδέστε το καλώδιο HDMI μεταξύ της πηγής σημάτων HDMI και της ΕΙΣΑΓΩΓΉΣ HDMI

από το μετατροπέα.

5.02 συνδέστε το ομοαξονικό καλώδιο μεταξύ του μετατροπέα και της επίδειξης SDI.

5.03 συνδέστε τον προσαρμοστή δύναμης μεταξύ του μετατροπέα και της εξόδου.

5.04 ανοίξτε την παροχή ηλεκτρικού ρεύματος της πηγής σημάτων HDMI και της επίδειξης. Επιλέξτε

που αντιστοιχεί η εισαγωγή τους λιμένες, έπειτα αυτό λειτουργεί.
