Λεπτομέρειες:
|
| Κατοικία: | Περίφραξη μετάλλων | Χρώμα: | Μαύρος |
|---|---|---|---|
| Διαστάσεις: | Συσκευή αποστολής σημάτων/δέκτης: 140mm (W)×65mm (D)×18mm (η) | Βάρος: | Συσκευή αποστολής σημάτων: 245g, δέκτης: 249g |
| Παροχή ηλεκτρικού ρεύματος: | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 24V/1A | Κατανάλωση ισχύος: | 13,2 W (Μέγ.) |
| Επισημαίνω: | 150 τηλεοπτικών μέτρα διαλυτικών χρώματος HD,τηλεοπτικό διαλυτικό χρώματος 13.2W HD,ΣΥΝΕΧΕΣ 24V HD τηλεοπτικό διαλυτικό χρώματος |
||

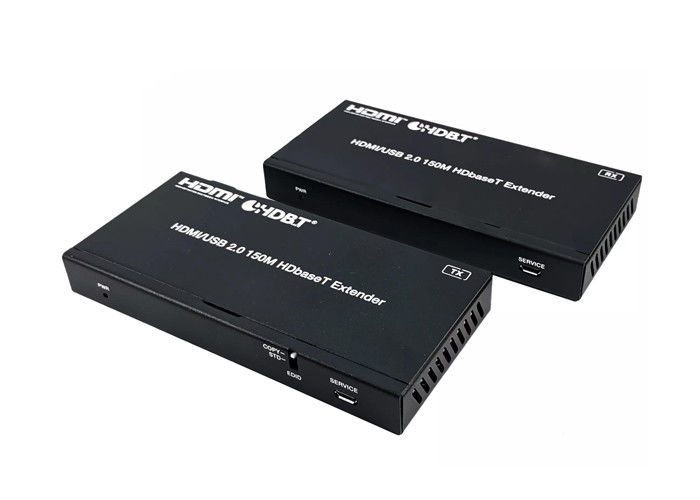

18Gbps HDBaseT HDMI2.0 150 μέτρα διαλυτικών χρώματος του 4KX2K@60Hz 4:4:4 με USB 2,0
1. Εισαγωγή:
Αυτό το διαλυτικό χρώματος 18Gbps HDBaseT μπορεί να επεκτείνει το σήμα HDMI, το αμφίδρομο σήμα ελέγχου IR και το σήμα USB KVM
μια απόσταση μέχρι 150m μέσω ενός ενιαίου καλωδίου CAT6. Αυτό το προϊόν μετατρέπει το σήμα HDMI στο τυποποιημένο σήμα HDBaseT
και μεταδόσεις αυτό μέσω του καλωδίου του τοπικού LAN. Μπορεί εύκολα συσκευή πηγής σημάτων ελέγχου ή συσκευή επίδειξης από το μακρινό
το τέλος μέσω του αμφίδρομου σήματος IR διασχίζει τη λειτουργία. Τηλεοπτικό ψήφισμα μέχρι το 4K2K@60Hz YUV 4:4:4. Αυτό επίσης
μετάδοση υποστηρίξεων USB 2,0 και λειτουργία POC.
Το διαλυτικό χρώματος μπορεί να χρησιμοποιηθεί ευρέως σε άλλους τομείς όπως το σύστημα τηλεδιάσκεψης, ραδιοφωνική αναμετάδοση σημάτων πολυμέσων,
Επέκταση σημάτων HDMI, κ.λπ.
2. Χαρακτηριστικά γνωρίσματα:
☆ HDMI 2.0b και HDCP 2,2 υποχωρητικό
☆ Τηλεοπτικό εύρος ζώνης υποστήριξης 18Gbps
☆ Τηλεοπτικό ψήφισμα υποστήριξης μέχρι το 4K2K@60Hz YUV 4:4:4
☆ Η απόσταση μετάδοσης μπορεί να επεκταθεί μέχρι 492ft/150m
ψήφισμα του 1080P@60Hz, ή 394ft/120m στο 4K2K@60Hz 4:4:4 μέσω του α
ενιαίο καλώδιο CAT6
☆ Το αμφίδρομο σήμα IR υποστήριξης και το σήμα USB KVM διασχίζουν
☆ Αμφίδρομη POC (δύναμη πάνω στο καλώδιο) λειτουργία υποστήριξης
☆ Μετάδοση υποστήριξης USB 2,0
Διαχείριση ☆ EDID
☆ Συμπαγές σχέδιο για την εύκολη και εύκαμπτη εγκατάσταση
☆18Gbps HDBaseT HDMI2.0 150 μέτρα διαλυτικών χρώματος του 4KX2K@60Hz με USB 2,0
3. Το περιεχόμενο συσκευασίας για 18Gbps HDBaseT HDMI2.0 150 μετρά το διαλυτικό χρώματος του 4KX2K@60Hz με USB 2,0:
①1 διαλυτικό χρώματος Χ 18Gbps HDBaseT (συσκευή αποστολής σημάτων)
②1 διαλυτικό χρώματος Χ 18Gbps HDBaseT (δέκτης)
③1 καλώδιο αμμοστρωτικών μηχανών Χ IR (1,5 μέτρα)
④1 ευρείας ζώνης καλώδιο δεκτών Χ IR (1,5 μέτρα)
⑤4 να τοποθετήσει Χ αυτιά
⑥8 βίδες μηχανών Χ (KM3*4)
⑦1 παροχή ηλεκτρικού ρεύματος κλειδώματος Χ 24V/1A
⑧1x εγχειρίδιο χρηστών
4. Προδιαγραφές:
| Τεχνικός | |
| Συμμόρφωση HDMI | HDMI 2.0b |
| Συμμόρφωση HDCP | HDCP 2,2 |
| Τηλεοπτικό εύρος ζώνης | 18Gbps |
| Τηλεοπτικό ψήφισμα | Μέχρι το 4K2K@60Hz YUV 4:4:4 |
| Συμμόρφωση USB | USB 2,0 |
| Επίπεδο IR | 5Vp-π |
| Συχνότητα IR | Ευρείας ζώνης 20K-60KHz |
| Απόσταση μετάδοσης | το 1080P@60--150m, 4K60 --120m |
| Διάστημα χρώματος | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
|
Βάθος χρώματος |
οκτάμπιτος, 10 μπιτ, 12 μπιτ (1080P) οκτάμπιτο (4K60) οκτάμπιτος, 10 μπιτ, 12 μπιτ (4K24/30) |
| HDR | HDR, HDR10, HDR10+, όραμα Dolby, HLG |
| Ακουστικό σχήμα | LPCM 7.1CH, κύριος αληθινό HD και dts-HD Dolby |
| Προστασία ESD |
Πρότυπο ανθρώπινου σώματος — ±8kV (απαλλαγή κενών αέρος) & ±4kV (απαλλαγή επαφών) |
| Σύνδεση | |
|
Συσκευή αποστολής σημάτων |
Εισαγωγή: 1×HDMI [τύπος Α, θηλυκό 19 καρφιτσών] σε 1×IR [3.5mm ο στερεοφωνικός μίνι-Jack] σε 1×SERVICE [γρύλος μικροϋπολογιστής-USB] 1×USB [usb-β, θηλυκό 4 καρφιτσών] Παραγωγή: 1×HDBT ΕΞΩ [RJ45] 1×IR ΕΞΩ [3.5mm ο στερεοφωνικός μίνι-Jack] |
|
Δέκτης |
Εισαγωγή: 1×HDBT [RJ45 με το φως] σε 1×IR [3.5mm ο στερεοφωνικός μίνι-Jack] σε 1×SERVICE [γρύλος μικροϋπολογιστής-USB] Παραγωγή: 1×HDMI ΕΞΩ [τύπος Α, θηλυκό 19 καρφιτσών] 1×IR ΈΞΩ [3.5mm ο στερεοφωνικός μίνι-Jack] 2×USB 2,0 [usb-α, θηλυκό 4 καρφιτσών] |
| Όνομα προϊόντων | 18Gbps HDBaseT HDMI2.0 150 μέτρα διαλυτικών χρώματος του 4KX2K@60Hz με USB 2,0 |
5. Το διάγραμμα σύνδεσης για 18Gbps HDBaseT HDMI2.0 150 μετρά το διαλυτικό χρώματος του 4KX2K@60Hz με USB 2,0:
