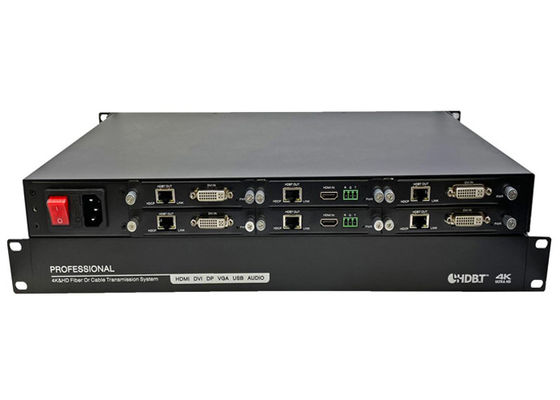

Λεπτομέρειες:
|
| Όνομα προϊόντων: | Εξαιρετικά λεπτό 4K HDMI μέσω HDBaseT 70 μέτρο Exender με 6 λιμένες παραγωγής HDBaseT | Συνδετήρας HDBaseT: | RJ45 |
|---|---|---|---|
| Απόσταση HDBaseT: | 70 μέτρα και 100 μέτρα | Εύρος ζώνης: | 10.2 GBP |
| Έκδοση HDBaseT: | V1.0 | Προδιαγραφή IR: | Υποστήριξη 0 ~38 Khz |
| Επισημαίνω: | τηλεοπτικό διαλυτικό χρώματος 70M USB,Τηλεοπτικό διαλυτικό χρώματος της Unix USB,Τηλεοπτικό διαλυτικό χρώματος παραθύρων HD |
||
ΕΠΙΣΚΟΠΗΣΗ ΠΡΟΪΟΝΤΩΝ:
Συσκευή αποστολής σημάτων:
①HDBaseT ΕΞΩ: Συνδέστε με τη μονάδα δεκτών με ένα ενιαίο καλώδιο CAT5e/6/7 γιατί η μετάδοση όλων των σημάτων στοιχείων περιλαμβάνει τη δύναμη.
(2) IR OUTConnect στην αμμοστρωτική μηχανή IR για να διαβιβάσει τα σήματα IR στις συσκευές μέσα στην άμεση οπτική επαφή της αμμοστρωτικής μηχανής IR.
⑶IR ΣΕ: Συνδέστε με το διαλυτικό χρώματος IR για να επεκτείνετε τη σειρά ελέγχου IR της μακρινά τοποθετημένης συσκευής. Εξασφαλίστε ότι ο μακρινός που χρησιμοποιείται είναι μέσα στην άμεση οπτική επαφή από το διαλυτικό χρώματος IR.
④Ενεργών οδηγήσεων HDBaseT: Αυτό το τρεμούλιασμα θέλησης των οδηγήσεων ανά δευτερόλεπτο όταν δύναμη συσκευών επάνω.
⑤Οδηγήσεων συνδέσεων HDBaseT: Αυτή η θέληση των οδηγήσεων φωτίζει πότε η σύνδεση HDBaseT καθιερώνεται μεταξύ της συσκευής αποστολής σημάτων και του δέκτη.
①HDMI ΣΕ: Συνδέει με τον εξοπλισμό πηγής HDMI όπως ένας φορέας DVD ή blu-ακτίνων.
②RS232: Συνδέστε με ένα PC ή ένα lap-top μέσω του τερματικού RS232 στο δ-υποβρύχιο 9 το καλώδιο καρφιτσών για τη μετάδοση rs-232 εντολών.
(3) HDCP ΠΟΥ ΟΔΗΓΕΊΤΑΙ: Αυτό το τρεμούλιασμα θέλησης των οδηγήσεων όταν δεν έχει η συσκευή κανένα HDCP, φωτίζει πάντα πότε η συσκευή έχει HDCP.
Δέκτης:
①HDBaseT ΣΕ: Συνδέστε με τη μονάδα δεκτών με ένα ενιαίο καλώδιο CAT5e/6/7 γιατί η μετάδοση όλων των σημάτων στοιχείων περιλαμβάνει τη δύναμη.
②IR OUTConnect στην αμμοστρωτική μηχανή IR για να διαβιβάσει τα σήματα IR στις συσκευές μέσα στην άμεση οπτική επαφή της αμμοστρωτικής μηχανής IR.
③IR ΣΕ: Συνδέστε με το διαλυτικό χρώματος IR για να επεκτείνετε τη σειρά ελέγχου IR της μακρινά τοποθετημένης συσκευής. Εξασφαλίστε ότι ο μακρινός που χρησιμοποιείται είναι μέσα στην άμεση οπτική επαφή του διαλυτικού χρώματος IR.
④Ενεργών οδηγήσεων HDBaseT: Αυτό το τρεμούλιασμα θέλησης των οδηγήσεων ανά δευτερόλεπτο όταν δύναμη συσκευών επάνω.
⑤Οδηγήσεων συνδέσεων HDBaseT: Αυτή η θέληση των οδηγήσεων φωτίζει πότε η σύνδεση HDBaseT καθιερώνεται μεταξύ της συσκευής αποστολής σημάτων και του δέκτη.
⑥Συνεχές ρεύμα 12V: Συνδέστε την παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 12V με τη μονάδα και συνδέστε τον προσαρμοστή με μια έξοδο εναλλασσόμενου ρεύματος.
①HDMI ΈΞΩ: Συνδέει με τον εξοπλισμό πηγής HDMI όπως ένας φορέας DVD ή blu-ακτίνων.
②RS232: Συνδέστε με ένα PC ή ένα lap-top μέσω του τερματικού RS232 στο δ-υποβρύχιο 9 το καλώδιο καρφιτσών για τη μετάδοση rs-232 εντολών.
③HDCP ΟΔΉΓΗΣΕ: Αυτό το τρεμούλιασμα θέλησης των οδηγήσεων όταν δεν έχει η συσκευή κανένα HDCP, φωτίζει πάντα πότε η συσκευή έχει HDCP.
Προδιαγραφές παραγωγής
| Λειτουργία | Αριθμός σήματος εισαγωγής | Συσκευή αποστολής σημάτων: 6-CH (DVI, HDMI, IR, μακρινός διακόπτης) |
| Αριθμός σήματος παραγωγής | Δέκτης: 1CH (DVI, HDMI, IR, μακρινός διακόπτης) | |
| Απόσταση μετάδοσης |
Wlhdb-USB70: 070m Wlhdb-USB100: 0100m |
|
| Τηλεοπτική απόδοση μετάδοσης | Τηλεοπτική διεπαφή εισαγωγής | HDMI και dvi-ι (μόνο σήμα dvi-δ υποστήριξης) |
| Τηλεοπτική διεπαφή παραγωγής | HDMI και dvi-ι (μόνο σήμα dvi-δ υποστήριξης) | |
| Ψήφισμα | 1080p/1080i/720p/720i/576p/576i/480p/480i μέγιστη υποστήριξη 4K×2K | |
| Μέγιστος ρυθμός μεταφοράς | 10Gbps | |
| IR | Διεπαφή μακρινός-ελέγχου | ακουστικός λιμένας 3.5mm |
| Διεπαφή μακρινός-ελέγχου | Σήμα τηλεχειρισμού IR | |
| USB | Πρωτόκολλο | Μόνο πληκτρολόγιο και ποντίκι υποστήριξης USB |
| Παροχή ηλεκτρικού ρεύματος | Σειρά τάσης |
Εισαγωγή: AC110V-220V, 50/60HZ Παραγωγή: DC9V/1A |
| Κατανάλωση ισχύος |
Συσκευή αποστολής σημάτων: 5W Δέκτης: 5W |
|
| Ιδιότητες εμφάνισης | Μέγεθος (L×W×H) |
Συσκευή αποστολής σημάτων: 112.4mm×78.9mm×27.9mm Δέκτης: 112.4mm×78.9mm×27.9mm |
| Υλικό | Περίβλημα χάλυβα | |
| Χρώμα | Μαύρος | |
| Λειτουργικό περιβάλλον | Θερμοκρασία αποθήκευσης | -40-80℃ |
| Σχετική υγρασία | 0-95% (καμία συμπύκνωση) | |
| Θερμοκρασία εργασίας | -15℃-55℃ | |
| Όνομα προϊόντων | Εξαιρετικά λεπτό 4K HDMI μέσω HDBaseT 70 μέτρο Exender με 6 λιμένες παραγωγής HDBaseT | |
Χρησιμοποίηση του διαγράμματος εφαρμογής:
Εξαιρετικά λεπτό 4K HDMI μέσω HDBaseT 70 μέτρο Exender με 6 λιμένες παραγωγής HDBaseT
