18Gbps 2,0 τηλεοπτικό HDMI πέρα από το διαλυτικό χρώματος ινών με την ακουστική εξαγωγή

Αυτό το βίντεο 18Gbps HDMI2.0 πέρα από το διαλυτικό χρώματος οπτικής ίνας με την ακουστική εξαγωγή μπορεί να επεκτείνει το σήμα HDMI μέχρι 3300 μετρητές feet/1000 (πέρα από το single-mode καλώδιο ινών) ή 1000 μετρητές feet/300 (πέρα από το καλώδιο πολλαπλού τρόπου ινών). Το τηλεοπτικό ψήφισμα είναι μέχρι το 4K2K@60Hz 4:4:4. Η συσκευή αποστολής σημάτων υποστηρίζει την παραγωγή βρόχων, ακουστικές και διοικητική τη λειτουργία EDID. Ο δέκτης υποστηρίζει την ακουστική λειτουργία εξαγωγής. Επιπλέον, το διαλυτικό χρώματος υποστηρίζει τον αμφίδρομο έλεγχο IR και το σήμα rs-232 διασχίζει. Μπορεί να επιτρέψει σε σας για να ελέγξει εύκολα την το συσκευή επίδειξης από την πλευρά πηγής σημάτων ή να ελέγξει τη συσκευή πηγής σημάτων από την πλευρά επίδειξης κατά χρησιμοποίηση αυτού του διαλυτικού χρώματος.



Τεχνικός του βίντεο 18Gbps HDMI2.0 πέρα από το διαλυτικό χρώματος οπτικής ίνας:
Συμμόρφωση HDMI	HDMI 2.0b
Συμμόρφωση HDCP	HDCP 2,2
Τηλεοπτικό εύρος ζώνης	18Gbps
Τηλεοπτικό ψήφισμα	480i~1080p50/60Hz, το 4Kx2K@24/30Hz, το 4k2k@60Hz
Διάστημα χρώματος	RGB, YCbCr 4:4:4/4:2:2, YUV 4:2:0
Βάθος χρώματος	8/10/12-κομμάτι (1080P60Hz) οκτάμπιτος (4K60Hz)
Ακουστικά σχήματα HDMI	LPCM2/5.1/7.1CH, Dolby ψηφιακό/Plus/EX, Dolby αληθινό HD, Ακουστικά σχήματα DTS HDMI, dts-ΠΡΏΗΝ, dts-96/24, DTS υψηλό RES, dts-HD κύριος ήχος, DSD
Απόσταση μετάδοσης	Μέχρι 3300 μετρητές feet/1000 πέρα από το single-mode καλώδιο ινών Μέχρι 1000 μετρητές feet/300 πέρα από το καλώδιο πολλαπλού τρόπου ινών
Συχνότητα IR	20KHz-60KHz
Rs-232 Baud ποσοστό	4800-115200bps
Προστασία ESD	Ανθρώπινο σώμα πρότυπος-±8kV (απαλλαγή κενών αέρος) & ±4kV (απαλλαγή επαφών)



Σύνδεση του βίντεο 18Gbps HDMI2.0 πέρα από το διαλυτικό χρώματος οπτικής ίνας

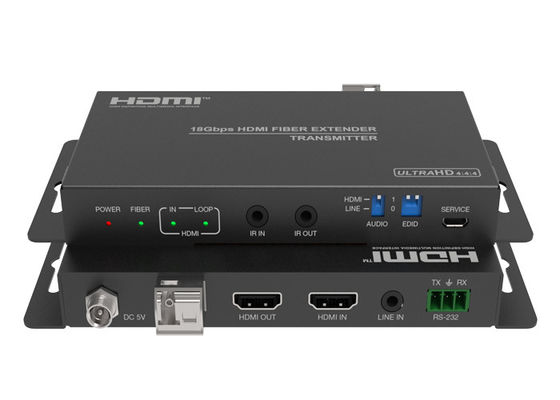

Συσκευή αποστολής σημάτων	Εισαγωγή: 1 Χ HDMI ΜΈΣΑ [θηλυκό καρφιτσών τύπων Α 19] 1 ΓΡΑΜΜΉ Χ ΜΈΣΑ [3.5mm ο στερεοφωνικός μίνι-Jack] 1 Χ IR ΜΈΣΑ [3.5mm ο στερεοφωνικός μίνι-Jack] 1 X rs-232 [συνδετήρας 3.81mm Phoenix] 1 ΥΠΗΡΕΣΊΑ Χ [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] Παραγωγή: 1 Χ HDMI ΈΞΩ [θηλυκό καρφιτσών τύπων Α 19] 1 οπτική ίνα Χ έξω [θηλυκό LC] 1 Χ IR ΈΞΩ [3.5mm ο στερεοφωνικός μίνι-Jack]

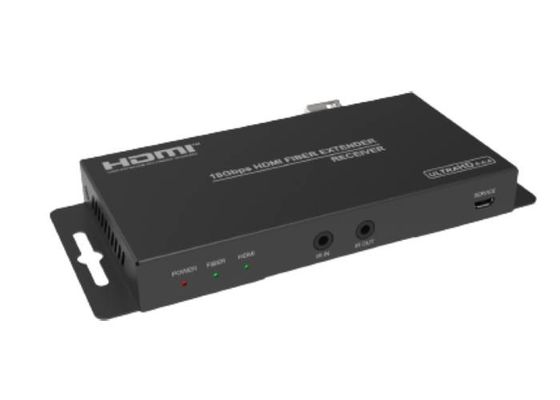

Δέκτης	Εισαγωγή: 1 οπτική ίνα Χ μέσα [θηλυκό LC] 1 Χ IR ΜΈΣΑ [3.5mm ο στερεοφωνικός μίνι-Jack] 1x ΥΠΗΡΕΣΙΑ [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] Παραγωγή: 1 Χ HDMI ΈΞΩ [θηλυκό καρφιτσών τύπων Α 19] 1 X rs-232 [συνδετήρας 3.81mm Phoenix] 1 Χ IR ΈΞΩ [3.5mm ο στερεοφωνικός μίνι-Jack] 1 ΉΧΟΣ Χ ΈΞΩ [3.5mm ο στερεοφωνικός μίνι-Jack]
