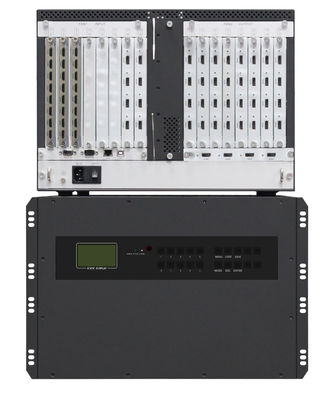

Wl-HDVP τηλεοπτικός ελεγκτής τοίχων σειράς με το περίβλημα 1 U, 2 U, 3,5 U και 7 U

Wl-HDVP τηλεοπτικός ελεγκτής τοίχων σειράς με το περίβλημα 1 U, 2 U, 3,5 U και 7 U

5 εύκολα βήματα για να επιλέξει το σωστό πρότυπο ελεγκτών τοίχων Winlink τηλεοπτικό (wl-HDVP) για τον τηλεοπτικό τοίχο σας.

Πώς να επιλέξει το πρότυπο Winlink VWC (τηλεοπτικός ελεγκτής τοίχων) που είναι το δικαίωμα για σας;

Οι ελεγκτές Winlink VWC είναι μορφωματικοί που σχεδιάζονται με τα πλαίσια, τις κάρτες εισαγωγής, τις κάρτες παραγωγής και άλλα λειτουργικά συστατικά,

όποιοι το καθιστούν πολύ εύκολο να επιλέξουν τη διαμόρφωση.

Βήμα Ι: Επιβεβαιώστε τον αριθμό απαραίτητων εισόδου-εξόδου (I/O) λιμένων.

Πάρτε παραδείγματος χάριν ένα τηλεοπτικό πρόγραμμα τοίχων 2x4. Για αυτήν την περίπτωση, θα χρειαζόσαστε τα αποτελέσματα 8x. Εάν, παραδείγματος χάριν, συνδέστε με 8 σήματα PC και

4 τα σήματα DVD, ο συνολικός αριθμός των εισαγωγών θα ήταν 12x. Με αυτόν τον τύπο τηλεοπτικού προγράμματος τοίχων, είστε σε θέση να επιβεβαιώσετε την παραγωγή 8x και

12x σήματα εισαγωγής. (Αναφερθείτε στην κάτωθι εικόνα)

Βήμα ΙΙ: Επιβεβαιώστε τις I/O διεπαφές σημάτων.

Δεδομένου ότι οι κάρτες εισαγωγής και παραγωγής Winlink είναι βασισμένες σε ένα μορφωματικό σχέδιο, ο χρήστης πρέπει να διευκρινίσει ποιες διεπαφές σημάτων απαιτεί έτσι ώστε τα πλαίσια υλικού μπορούν να εποικηθούν με τις σχετικές κάρτες. Σε αυτό το πρόγραμμα, τα αποτελέσματα έχουν τις διεπαφές DVI και οι εισαγωγές είναι διεπαφές HDMI και DVI. Αυτό σημαίνει ότι θα απαιτούσατε τις πολλαπλάσιες κάρτες παραγωγής DVI, τις κάρτες εισαγωγής HDMI και DVI. Το Winlink θα εποικήσει τα πλαίσια με τις συσχετικές I/O κάρτες σύμφωνα με την απαίτηση του αγοραστή στο εργοστάσιο πρίν στέλνει.

4 κανάλια HDMI εισάγουν την κάρτα

4 κανάλια DVI εισάγουν την κάρτα

κάρτα παραγωγής 4 καναλιών DVI

Βήμα ΙΙΙ: Επιβεβαιώστε τις I/O ποσότητες καρτών (ή αυλακώσεων).

Σε αυτό το πρόγραμμα που απαιτεί τα αποτελέσματα 8x DVI, τις εισαγωγές 8x HMDI και τις εισαγωγές 4x DVI.

Θα χρειαζόσαστε τις κάρτες εισαγωγής 4-καναλιών HDMI PC 2x (λιμένες εισαγωγής 4x ανά κάρτα), 4-κανάλι PC 1x

Κάρτες εισαγωγής DVI (4 εισαγμένοι λιμένες ανά κάρτα) και κάρτες παραγωγής 4-καναλιών DVI PC 2x (λιμένες παραγωγής 4x ανά κάρτα).

Δείτε κάτω από τον κατάλογο:

I/O κατάλογος καρτών

Βήμα IV: Επιλέξτε τα πλαίσια Winlink σας.

Το Winlink wl-HDVP έχει τα πρότυπα συμπεριλαμβανομένου 1 U, του U 2, του U 3,5 και 7U για τα πλαίσια. 1U - μεγέθους πλαίσια

όποιος υποστηρίζει 1 εισαγμένη αυλάκωση και 1 slot.2U-ταξινομημένο παραγωγή πλαίσιο που υποστηρίζει 2 εισαγμένες αυλακώσεις και 2 αυλακώσεις παραγωγής.

3.5 u-ταξινομημένο πλαίσιο που υποστηρίζει 5 εισαγμένες αυλακώσεις και 6 αυλακώσεις παραγωγής. 7U-ταξινομημένος πλαίσιο που υποστηρίζει 8 εισαγμένες αυλακώσεις

και 9 αυλακώσεις παραγωγής.

Τώρα έχετε τον τελικό κατάλογό σας και είστε σε θέση να ρίξετε τη διαταγή σας, κατόπιν να περιμένετε ακριβώς να απολαύσετε την ημέρα unbox σας!

Για περισσότερες λεπτομέρειες, παρακαλώ ελάτε σε επαφή με Winlink μέσω του www.video-wallcontroller.com ή του sales@winlinktech.com.
