Λεπτομέρειες:
|
| Τρόπος διαμόρφωσης: | OFDM 16QAM | Δύναμη μετάδοσης: | Μέγιστο 15dBm |
|---|---|---|---|
| Κατειλημμένο εύρος ζώνης: | 20/40MHz | Σειρά θερμοκρασίας: | 0-40℃ (θερμοκρασία εργασίας) 20-60℃ (θερμοκρασία αποθήκευσης) |
| ΔΕΚΤΗΣ: | ΔΕΚΤΗΣ | Τηλεοπτικό σχήμα παραγωγής: | SDI: 3G, HD, και SD-SDI (αυτόματο): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p23. |
| Ευαισθησία δεκτών: | -75dBm | ||
| Επισημαίνω: | Ασύρματη συσκευή αποστολής σημάτων SDI,ασύρματη συσκευή αποστολής σημάτων 150m HDMI,ασύρματοι συσκευή αποστολής σημάτων και δέκτης 150m |
||

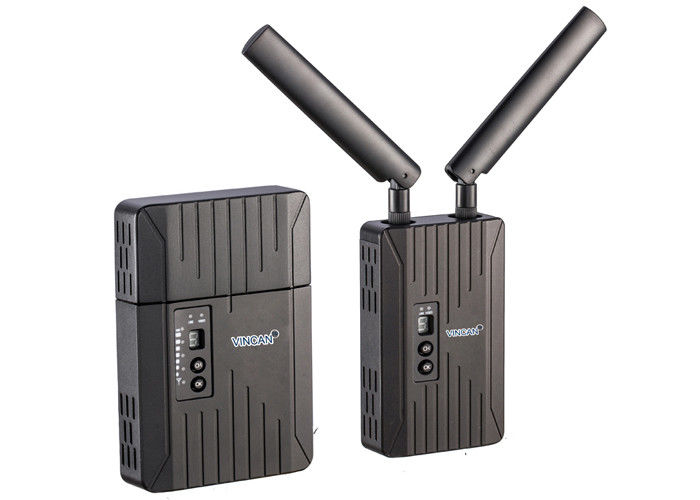

Μηά λανθάνουσα κατάσταση 150m συσκευή αποστολής σημάτων και δέκτης WHDI HDMI 3G SDI ασύρματη
Μηά λανθάνουσα κατάσταση, 150 μέτρα ασύρματοι συσκευή αποστολής σημάτων HDMI & 3g-SDI WHDI και δέκτης
Χαρακτηριστικά γνωρίσματα:
1. Η άδεια-ελεύθερη 5GHz ζώνη συχνότητας ΙΣΜΟΎ χρήσεων, μέγιστη επιλογή 4 καναλιών συχνότητας, συνυπάρχει με WIFI.
2. Το υψηλότερο ψήφισμα 10 μπιτ βάθους χρώματος 4:4:4, 1080p 60FPS DHMI και εισαγωγή SD/HD/3G SDI και παραγωγή, διαγώνια μετατροπή HDMI SDI είναι
υποστηριγμένος.
3. Ασύρματο βίντεο 10 μπιτ HD υποστήριξης χωρίς τη συμπίεση και καμία καθυστέρηση μέχρι 300m (984ft).
4. Ποιότητα εικόνων Uncompromised με την πολύ χαμηλή λανθάνουσα κατάσταση, <1ms>
5. Το σημείο υποστηρίξεων για να δείξει, και δείχνει την πολυ τοπολογία δικτύων σημείων, μια συσκευή αποστολής σημάτων μπορεί να συνδεθεί μέχρι 4 δέκτες.
6.Support τα επαγγελματικά ακουστικά σχήματα περιλαμβάνουν Dolby αληθινοί HD, DTS-κύριος, κ.λπ.
7. Aes-128 κρυπτογράφηση με το ρεύμα τηλεοπτικών στοιχείων διεπαφών HD αέρα.
8. Εισαγωγή τάσης ισχύος ευρέος φάσματος, συμβατή με τα περισσότερα είδη μπαταριών καμερών.
Προδιαγραφή
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
και SD-SDI (αυτόματο): |
|
||
|
|
|
|
|
|
||
|
Τηλεοπτικό σχήμα παραγωγής |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
το /29.9/30/50/59.94/60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Τηλεοπτικό βάθος χρώματος επεξεργασίας |
|
Σύνδεση-κίτρινο Τηλεοπτικός-πράσινο |
|
RSSI-μπλε (5 LEDs) Σύνδεση-κίτρινο |
|
|
|
|
|
Τηλεοπτικός-πράσινο |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ζώνη συχνότητας |
|
5.1-5.9GHz, διαμορφώσιμα με την Κίνα, |
|
5.1-5.9GHz, διαμορφώσιμα με την Κίνα, |
|
|
|
|
Βόρεια Αμερική, Ευρώπη, κ.λπ. |
|
Βόρεια Αμερική, Ευρώπη, κ.λπ. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Τρόπος διαμόρφωσης |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Δύναμη μετάδοσης |
|
Μέγιστο 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ευαισθησία δεκτών |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Κατειλημμένο εύρος ζώνης |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Σειρά θερμοκρασίας |
|
0-40℃ (θερμοκρασία εργασίας) |
|
0-40℃ (θερμοκρασία εργασίας) |
|
|
|
|
|
20-60℃ (θερμοκρασία αποθήκευσης) |
|
20-60℃ (θερμοκρασία αποθήκευσης) |
|
|
|
|
|
|
|
|
|
|
Διάγραμμα συσκευών αποστολής σημάτων
Διάγραμμα δεκτών
|
①: Τηλεοπτικός δείκτης εισαγωγής |
⑥: Επίδειξη συχνότητας |
|
②: Δείκτης θέσης συνδέσεων |
⑦: Παραγωγή SDI |
|
③: RSSI |
⑧: Παραγωγή HDMI |
|
④: Η συχνότητα επιβεβαιώνει το κουμπί |
⑨: Δύναμη on/off |
|
⑤: Κουμπί επιλογής συχνότητας |
⑩: ΣΥΝΕΧΗΣ εισαγωγή |
