Λεπτομέρειες:
|
| Ποσοστά μετάδοσης SDI: | 2,970 GBP, 1,485 GBP | Πρότυπα SMPTE: | επίπεδο Α & Β, 424M, 292M, 259m-γ 425M |
|---|---|---|---|
| Απόσταση καλωδίων SDI: | 3G/HD/μέχρι τα 100/200 μέτρα με το καλώδιο BELDEN 1694A | Απόσταση καλωδίων HDMI: | 10 μ, 8/12-κομμάτι |
| Κατανάλωση ισχύος: | 5W | Διαστάσεις: | 110mm (W)×288mm (D)×32 χιλ. (η) |
| Βάρος: | 750 γ | Υλικό πλαισίων: | Μέταλλο |
| Επισημαίνω: | μετατροπέας 2.970Gbps HDMI,μετατροπέας 5W HDMI,1.485Gbps μετατροπέας SDI |
||
μετατροπέας 2.970Gbps HDMI

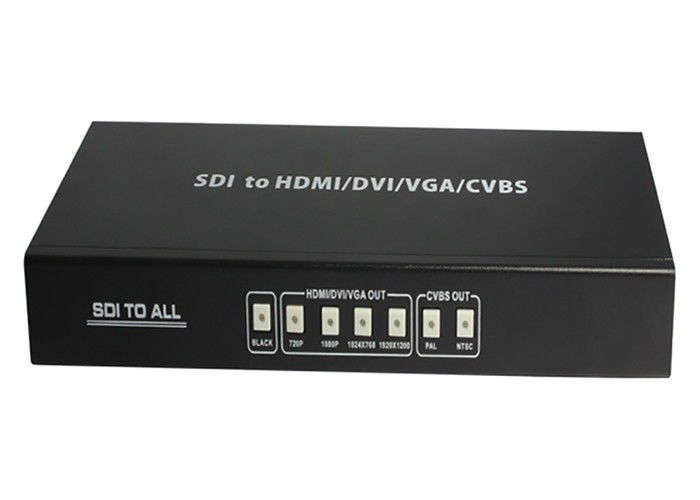

ΟΛΟΙ στο μετατροπέα μετρητών SDI
1. Εισαγωγή
Το SDI σε ΌΛΟ το μετατροπέα μετρητών επιτρέπει στα σήματα SD, HD και 3g-SDI για να παρουσιαστεί στην επίδειξη λιμένων HDMI/DVI/VGA/Composite. Αυτό σημαίνει ότι είναι τώρα ευκολότερο για τους επαγγελματίες να διανείμουν και να επεκτείνουν το σήμα SDI τους δίνοντας τη δυνατότητα να επιδειχθεί η εργασία για αυτούς επιδεικνύει. Επιπλέον, χάρι στα ακουστικά αποτελέσματα L/R οι χρήστες μπορούν αναλογικά ακουστικά σχήματα παραγωγής ενώ το βρόχος-κατευθείαν σχέδιο 3g-SDI ωφελεί τους χρήστες με να αφήσει τους ταυτόχρονους να παρουσιάσουν περιεχόμενο και στις επιδείξεις λιμένων SDI και HDMI/DVI/VGA/Composite.
2. Χαρακτηριστικά γνωρίσματα
Σήματα εισαγωγής SD-SDI, hd-SDI και 3g-SDI υποστηρίξεων με την αυτόματος-ανίχνευση
Υποστηρίξεις HDMI/DVI/VGA/Composite και παραγωγή SDI (παράκαμψη) ταυτόχρονα
Η διεπαφή SDI λειτουργεί στα ποσοστά δυαδικών ψηφίων 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1.485 Gbit/s, 1.485/1.001 Gbit/s και 270 Mb/s
Εισόδου-εξόδου απόσταση υποστηρίξεων SDI μέχρι 100 μέτρα (3g-SDI), 200
μετρητές (hd-SDI), ή 300 μέτρα (SD-SDI)
Κλίμακα οποιοδήποτε σήμα SDI σε HDMI/DVI/VGA/Composite:
1. HDMI/DVI/VGA συγχρονισμοί: 1280x720,1920x1080,1024x768,1920x1200
2. Σύνθετο σχήμα: PAL, NTSC
Υποστηρίζει τους τρόπους εισαγωγής SDI:
1. SD-SDI (SMPTE 259m-γ, στα ποσοστά δυαδικών ψηφίων 270 MBIT/s)
2. Hd-SDI (SMPTE 292M, στα ποσοστά δυαδικών ψηφίων 1,485 Gbit/s και 1.485/1.001 Gbit/s)
3. 3g-SDI (SMPTE 424m/425m-αβ, στα ποσοστά δυαδικών ψηφίων 2,970 Gbit/s και
2.970/1.001 Gbit/s)
Ø μαύρη παραγωγή σημάτων οθόνης υποστηρίξεων
Ø εξισωμένη και επαν-χρονομετρημένη παραγωγή βρόχων
Ø εναλλακτική ακουστική παραγωγή σε αναλογικό 2CH
Περιεχόμενο συσκευασίας
SDI σε ΌΛΟ το μετατροπέα 1pcs μετρητών
12V/2.5A προσαρμοστής 1pcs ΣΥΝΕΧΟΥΣ δύναμης
Εγχειρίδιο λειτουργίας 1pcs
3. Προδιαγραφή
Τυποποιημένο ................................................ 425M επίπεδο Α & Β, 424M, 292M, 259m-γ SMPTE
Ποσοστά μετάδοσης SDI ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps, και 270Mbps
Λιμένας ........................................................... 1×BNC εισαγωγής (sd/hd/3g-SDI)
Λιμένας ........................................................... 1×BNC παραγωγής (παράκαμψη sd/hd/3g-SDI),
1×HDMI (συνδετήρας τύπων Α),
1×DVI με τον ήχο
1x VGA με τον ήχο
1×Composite με R/L
Προστασία ESD .................................................. Πρότυπο ανθρώπινου σώματος:
±8kV (απαλλαγή κενών αέρος)
±4kV (απαλλαγή επαφών)
Απόσταση καλωδίων SDI ............................................. 3G μέχρι 100m (καλώδιο BELDEN 1694A)
HD μέχρι 200m (καλώδιο BELDEN 1694A)
SD μέχρι 300m (καλώδιο BELDEN 1694A)
Διαστάσεις .......................................................... 110mm (W)×288mm (D)×32mm (η)
Βάρος ........................................................................ 750g
Υλικό ......................................................... μέταλλο πλαισίων
Λειτουργούσα θερμοκρασία .............................................. 0 ˚C~40 ˚C/32 ˚F~104 ˚F
Θερμοκρασία αποθήκευσης .................................................. −20 ˚C~60 ˚C/−4 ˚F~140 ˚F
Σχετική υγρασία ........................................................ 20~90% RH (Non-condensing)
Κατανάλωση ισχύος ......................................................... 5W
