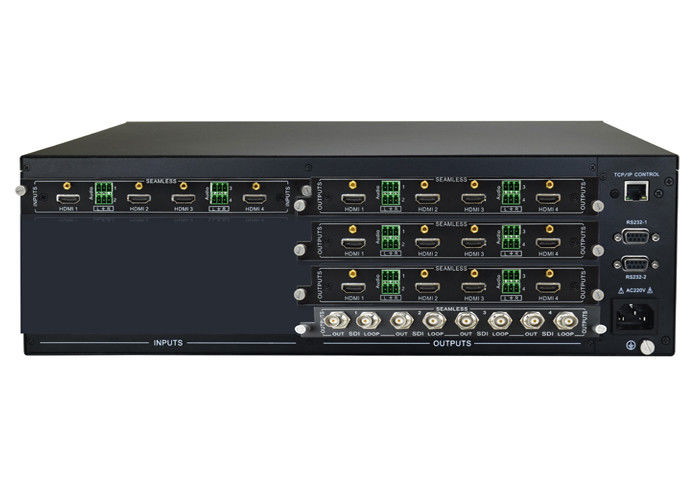

Μορφωματικός Switcher μητρών 4K UHD τηλεοπτικός με την παραγωγή εισαγωγής SDI 4 Hdmi

Μορφωματικός Switcher μητρών 4K UHD τηλεοπτικός με την παραγωγή εισαγωγής SDI 4 Hdmi

μορφωματικός τηλεοπτικός Switcher μητρών 4K UHD με το hdmi 4 εισήγαγε το hdmi 12 & την παραγωγή 4 CH SDI

1. Επισκόπηση

Οι προαιρετικές μορφωματικές κάρτες εισαγωγής περιλαμβάνουν τις ακόλουθες συνδέσεις: HDMI, DVI, VGA, HDBaseT (με RS232 και το αμφίδρομο wide-band IR),

Οπτική ίνα και αναλογικό βίντεο με το ψηφιακό ξελέπιασμα μέσω HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, συστατικό βίντεο, s-βίντεο και

σύνθετο βίντεο). Οι μορφωματικές κάρτες παραγωγής περιλαμβάνουν τις ακόλουθες συνδέσεις: HDMI, SDI, DVI, VGA, HDBaseT και οπτική ίνα.

Η στερεοφωνική ακουστική ενσωμάτωση υποστηρίζεται στις κάρτες εισαγωγής HDMI για να επιτρέψει στον αναλογικό ήχο για να παρεμβληθεί στο ψηφιακό σήμα. Ο στερεοφωνικός ήχος μπορεί

επίσης de-ενσωματώνεται χρησιμοποιώντας τις κάρτες παραγωγής HDMI ή HDBaseT. Η προηγμένη διαχείριση EDID περιορίζει τις πηγές στο στερεοφωνικό ήχο παραγωγής μόνο,

μιμένος τα εγγενή τηλεοπτικά στοιχεία από τις συνημμένες επιδείξεις. Αυτό το σύστημα επιτρέπει στον αναλογικό ήχο για να μεταστραφεί με το ταξινομημένο κατά ζεύγος ψηφιακό βίντεο,

εξάλειψη της απαίτησης για πρόσθετος ακουστικός switcher μητρών.

Τα σαφή καλύμματα κουμπιών παρέχουν το αναγνώσιμο κείμενο στο μέτωπο - επιτροπή, η οποία μπορεί να προσαρμοστεί για κάθε εγκατάσταση. Έλεγχος μέσω του IR, RS232, και

TCP/IP παρέχει ένα ευρύ φάσμα των επιλογών για τα συστήματα ελέγχου τρίτων. Τα δέκα προγραμματίσημα προετοιμάζουν παρέχουν αποδοτικά μέσα

η τηλεοπτική και ακουστική διανομή για τα κοινά σχέδια χρήσης.

2. Χαρακτηριστικά γνωρίσματα

• ψήφισμα 4K UHD μέσω HDMI & HDBaseT

• Υποστηριγμένες συνδέσεις: VGA, SDI, DVI, HDMI, HDBaseT & οπτική ίνα

• Υψηλό εύρος ζώνης μέχρι 10,2 GBP

• Προσθέστε τις I/O μορφωματικές κάρτες βασισμένες expandability

• Εξαιρετικά-μετατροπή διασταυρώσεων

• Προηγμένη διαχείριση HDCP & EDID

• Καυτό swappable σχέδιο

• Καθαρίστε τα φωτισμένα κουμπιά

• Έλεγχος μέσω του IR, Ethernet & rs-232

• 10 σφαιρικά προετοιμάζουν

• Μέτωπο - επιτροπή LCD για τη μετατροπή & τη θέση

• Μέτωπο - κλειδαριά ασφάλειας επιτροπής

• 3 ράφι-mountable περίφραξη αργιλίου RU

3.Specification.

I/O συνδέσεις:

• Τα πλαίσια εισάγουν: 4 κάρτες εισαγωγής Χ

• Παραγωγή πλαισίων: 4 κάρτες παραγωγής Χ

• Εύρος ζώνης για κάθε I/O: 340 MHZ (10,2 GBP)

• Εισόδου-εξόδου σύνθετη αντίσταση: 75 ωμ

• Ταχύτητα μετατροπής: 200ns (ανώτατος)

• Κέρδος: 0 DB

• Ανώτατη καθυστέρηση: 5nS (+/- 1nS)

Έλεγχος:

• Τμηματικός λιμένας ελέγχου: Rs-232, θηλυκός συνδετήρας Δ 9 καρφιτσών

• Διαμορφώσεις καρφιτσών: 2 = TX, 3 = RX, 5 = GND

• Μέτωπο - έλεγχος επιτροπής: Κουμπιά

• TCP/IP έλεγχος μέσω Ethernet

Γενικός & περιβαλλοντικός:

• Υλικό: Μαύρο χρωματισμένο μέγεθος πλαισίων αργιλίου: 3 πλαίσια ραφιών RU

• Υγρασία: 10% ~ 90%

• Λειτουργούσα θερμοκρασία: 0° σε +40° Γ (+32° σε +104° Φ)

• Λειτουργούσα υγρασία 20% σε 90%, Non-condensing

• Θερμοκρασία -10° αποθήκευσης σε +60° Γ (+14° σε +140° Φ)

• Υγρασία 20% αποθήκευσης σε 90%, Non-condensing

• Εγκατάσταση: Ράφι mountable

Δύναμη, ESD & ρυθμιστικός

• Διεθνής παροχή ηλεκτρικού ρεύματος: 110VAC ~ 240VAC, 50/60Hz

• Κατανάλωση ισχύος: 135 Watt που εποικούνται πλήρως

• Προστασία ESD: 15kV

• Ρυθμιστικός: CE, RoHs, FCC

• Διάσταση περίπτωσης: 483x317x133mm (3U)

• Βάρος ναυτιλίας προϊόντων: 7,71 κλ (17 λίβρες.)
