Λεπτομέρειες:
|
| VGA: | HD15 διεπαφή και σύνδεση με 1 ακουστική διεπαφή 3,5 της υποστήριξης 640*480/85HZ σε 1920*1200/60HZ | HDMI: | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI ενσωματώνει τον ήχο |
|---|---|---|---|
| Βίντεο: | Αυτόματος προσδιορισμός το STetem NTSC、 PAL και του SECAM, σύνδεση με 1 ακουστική διεπαφή 3,5 | USB: | Η τυποποιημένη διεπαφή 2,0, μπορεί να παρεμβάλει το δίσκο του U, να ενσωματώσει τον ήχο Τηλεοπτική、 |
| Ακουστικός: | 3.5 η ακουστική διεπαφή, υποστηρίζει αριστερά και σωστά κανάλια και στερεοφωνικός, διακόπτης STnchro | Τρόπος ελέγχου: | Κλειδί περίπτωσης IR、 |
| Παροχή ηλεκτρικού ρεύματος: | Εναλλασσόμενο ρεύμα: 100 έως 240 Β | Δύναμη: | 20w |
| Διαστάσεις (1U): | 1U τυποποιημένο κλουβί 19 ίντσας, 442mm (L) *45mm (Χ) *242mm (W) | Βάρος (1U): | 2.5kg |
| Λιμένας εισαγωγής: | 1 λιμένας εισαγωγής καναλιών HDMI | Λιμένας παραγωγής: | 9 λιμένες παραγωγής καναλιών HDMI |
| Επισημαίνω: | τηλεοπτικός ελεγκτής τοίχων 20W HDMI,Μήκος 442mm τηλεοπτικός ελεγκτής τοίχων HDMI,ελεγκτής τοίχων 20W HDMI |
||
Πολυ ελεγκτής τοίχων γωνίας 20W HDMI τηλεοπτικός με την καλλιτεχνική ελευθερία
Ι. οι οδηγίες εγκαταστάσεων
Προκειμένου να κερδηθεί ο πολύτιμος χρόνος σας, αυτό το εγχειρίδιο δεν εισάγει τη κοινή λογική κοινού
χρήση των ηλεκτρικών συσκευών,
παρακαλώ ακολουθήστε τη κοινή λογική των κοινών ηλεκτρικών συσκευών. Πρίν χρησιμοποιεί τη συσκευή,
παρακαλώ διαβάστε τις οδηγίες λειτουργίας προσεκτικά έτσι ώστε μπορείτε γρήγορα να γίνετε εξοικειωμένοι
με την ανάθεση και τη χρήση της συσκευής.
ΙΙ. τα βήματα εγκαταστάσεων

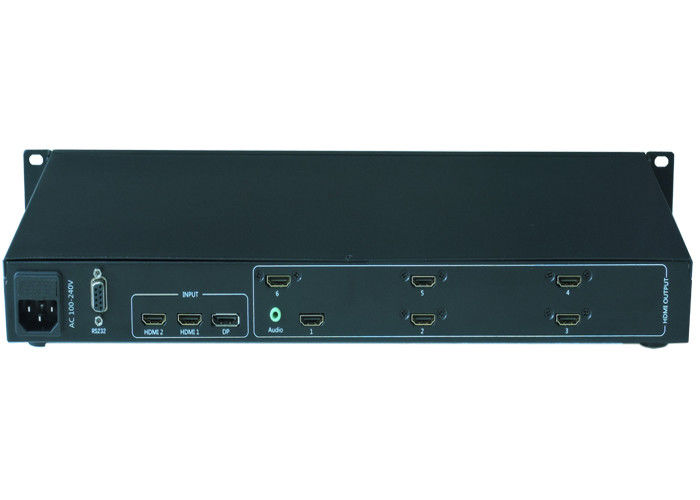

1. Συνδέστε την παραγωγή HDMI του συνδετικού επεξεργαστή με το λιμένα εισαγωγής HDMI της μονάδας υγρής επίδειξης κρυστάλλου,
και κάθε μονάδα επίδειξης μπορεί να συνδεθεί με οποιοδήποτε λιμένα παραγωγής HDMI του συνδετικού επεξεργαστή
2. Συνδέστε την πηγή σημάτων που επιδεικνύεται σε οποιαδήποτε από τις διεπαφές HDMI1, HDMI2, και DP
3. Ο πρώτος χρόνος εσείς οργάνωση ο τηλεοπτικός ελεγκτής τοίχων, εσείς πρέπει να συνδέσει με τη διεπαφή RS232
ο τηλεοπτικός ελεγκτής τοίχων μέσω του τμηματικού καλωδίου.
Το διάγραμμα εγκαταστάσεων είναι το ακόλουθο:
ΙΙΙ. δύναμη επάνω
Αφότου συνδέονται τα ανωτέρω καλώδια, συνδέστε στην παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος 100-240V,

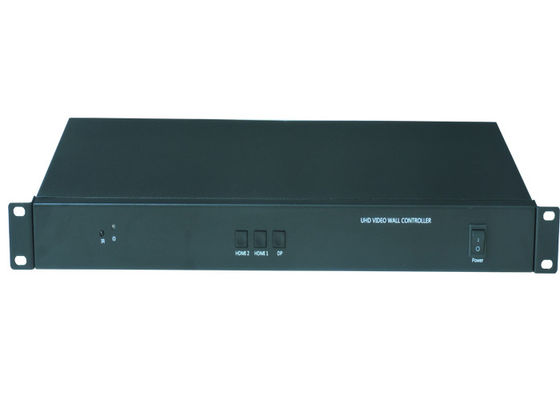

ανοίξτε το διακόπτη δύναμης της συσκευής,
το φως δεικτών δύναμης είναι κόκκινο, και η συσκευή είναι στο εργαζόμενο κράτος
Ⅳ. Τεχνικές παράμετροι
| Όνομα | Προδιαγραφή |
| Σήμα εισαγωγής | |
| VGA |
HD15 διεπαφή και σύνδεση με 1 ακουστική διεπαφή 3,5 Υποστήριξη 640*480/85HZ σε 1920*1200/60HZ |
| HDMI | HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI ενσωματώνει τον ήχο |
| Βίντεο | Αυτόματος προσδιορισμός το STetem NTSC, του PAL και του SECAM, σύνδεση με 1 ακουστική διεπαφή 3,5 |
| USB |
Η τυποποιημένη διεπαφή 2,0, μπορεί να παρεμβάλει το δίσκο του U, να ενσωματώσει τον ήχο Βίντεο υποστήριξης, εικόνα, MP3, TXT |
| Σήμα παραγωγής | Μέχρι 9 αποτελέσματα σημάτων HDMI μπορούν να προσαρμοστούν με ένα ψήφισμα παραγωγής μέχρι του 1920x1080@60HZ. |
| Διεπαφή HDMI | |
| Ακουστικός | 3.5 η ακουστική διεπαφή, υποστηρίζει αριστερά και σωστά κανάλια και στερεοφωνικός, διακόπτης STnchronously σημάτων AV |
| άλλοι | |
| Τρόπος ελέγχου | IR, κλειδί περίπτωσης |
| Παροχή ηλεκτρικού ρεύματος | Εναλλασσόμενο ρεύμα: 100 έως 240 Β |
| Κοινό σχέδιο | Η τυποποιημένη κοινή, ενιαία μηχανή τετραγώνων προσαρμόζει την ένωση 2 έως 9 |
| Δύναμη | 20W |
| Μέγεθος περίπτωσης | |
| Διαστάσεις (1U) | 1U τυποποιημένο κλουβί 19 ίντσας, 442mm (L) *45mm (Χ) *242mm (W) |
| Βάρος (1U) | 2.5KG |
| Όνομα προϊόντων | Πολυ ελεγκτής τοίχων γωνίας 20W HDMI τηλεοπτικός με την καλλιτεχνική ελευθερία |
