Λεπτομέρειες:
|
| Απόφαση: | 4k*2k 60Hz (YUV 4:2:0) | WDM φίλτρο: | Ενσωματωμένο φίλτρο 1310nm/1550nm |
|---|---|---|---|
| Εισερχόμενα και εξερχόμενα σήματα: | Επίπεδο TMDS (συμμόρφωση με το DVI1.0) | Διάσταση ενότητας (χιλ.): | 59.5LX20.0WX10.5H |
| οπτικός συνδετήρας: | 1X συνδετήρας LC | Ηλεκτρικός συνδετήρας: | Συμπλέκτης HDMI |
| Συνιστώμενη ίνα: | OM3 MM ίνες ή μονοτροπικές ίνες | Επεκτείνετε την απόσταση: | 300μ |
| Επισημαίνω: | τηλεοπτικό διαλυτικό χρώματος 300m HD,τηλεοπτικό διαλυτικό χρώματος 1310nm HD,1550nm μίνι διαλυτικό χρώματος HDMI |
||
1xLC Μίνι 300m HD Video Extender 1310nm 1550nm HDMI
1xLC HDMI Fiber Extender 1310/1550nm 300m
Χαρακτηριστικά:
***Ανάλυση έως 3840*2160/30Hz ((Y:U:V 4:44·
***Υποστήριξη ανάλυσης 3840*2160/30Hz ((Y:U:V 4:2:0)
***Επέκταση των δεδομένων DVI έως 300 μέτρα μέσω OM3 MMF ή SMF Fiber.
***Υποστήριξη HDCP·
***Αποσυναρμολογήσιμο χαρακτηριστικό με 1x LC OM3 MM Fiber ή SM Fiber.
***Οι ενότητες είναι αρκετά συμπαγείς ώστε να συνδέονται άμεσα με γραφικές πηγές και οθόνες με την υιοθέτηση συνδέσμων HDMI.
***Περιλαμβάνει δύο (2) προσαρμογείς ισχύος συνεχούς ρεύματος +5V για τον πομπό και τον δέκτη·
***Μικρο-σύνδεσμος ηλεκτρικής ενέργειας USB-B·
***Ασφάλεια δεδομένων με αμελητέες εκπομπές RFI/EMI και απώλεια ποιότητας βίντεο λόγω έλλειψης χαλκού αγωγού·
Εφαρμογές:
***Ψηφιακές συσκευές FPD, PDP και προβολείς για ιατρικές συσκευές, αεροπορικές, έλεγχο κυκλοφορίας, εργοστάσια και τράπεζες
***Ψηφιακά FPD και προβολείς σε αίθουσες συνεδριάσεων και ακροατήρια
***Κιόσκι με ψηφιακά FPD που δείχνουν πλήρη κίνηση γραφικών οθόνων από τα απομακρυσμένα συστήματα
***Δείξεις PDP για πληροφορίες σε δημόσιους ιστότοπους
***Πίνακες LED στους δρόμους και στα στάδια
Διάγραμμα εφαρμογής:

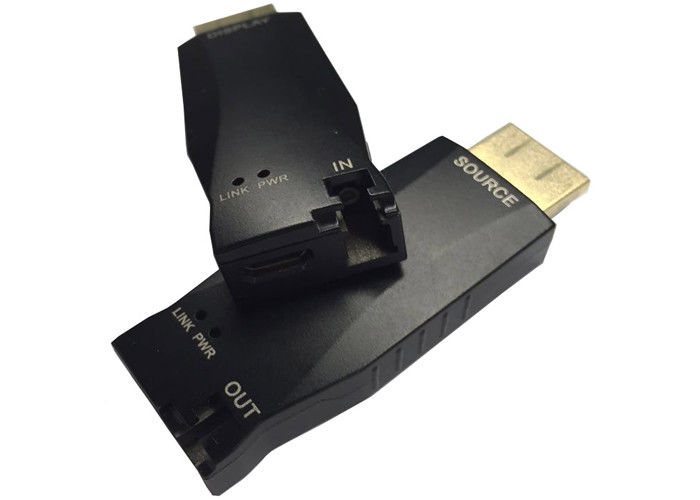

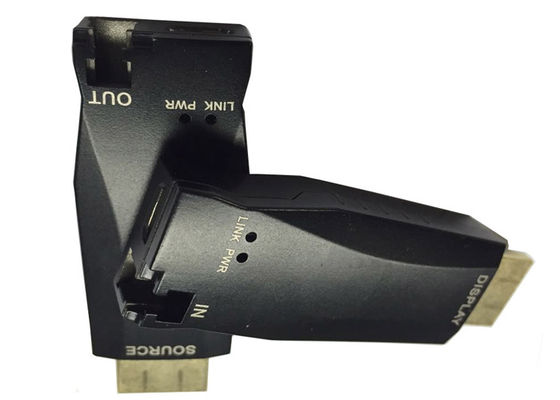

Εικόνα των προϊόντων:
Περιγραφή:
Η οπτική μονάδα επέκτασης WLHDMI-304S-TR αποτελείται από μονάδα πομπού και μονάδα δέκτη, η καθεμία από τις οποίες διαθέτει συνδέσμους LC και πρίζα HDMI.Οι χρήστες θα μπορούσαν να αποφασίσουν το μήκος της επέκτασης κατά την κρίση τους, επιλέγοντας το μήκος των καλωδίων οπτικών ινών με σιδεράκια LC στις άκρεςΠαρέχει γραφικά σήματα TMDS που μπορούν να επεκταθούν μέχρι τα όρια του εύρους ζώνης των επιλεγμένων πολλαπλών τρόπων οπτικών ινών γυαλιού OM3 ή των μονοτροπικών ινών.
Η επικοινωνία μεταξύ του WLHDMI-304S-T και του WLHDMI-304S-R είναι αμφίδρομη, η ταχύτητα μεταφοράς δεδομένων από το ∆T στο ∆R είναι 10,2Gb/s με 1310nm και από το ∆R στο ∆T είναι 250Mb/s με 1550nm,τα οπτικά σήματα 1310nm και 1550nm πολλαπλασιάζονται σε μία ίνα με ένα φίλτρο WDM 1310/1550nm στο εσωτερικό του διευρυτήρα HDMI.
Το WLHDMI-304S HDMI Extender συμμορφώνεται με το πρότυπο HDMI 1.4, υποστηρίζει ανάλυση έως 3840 * 2016 / 30Hz (YUV 4:4:4) ή 3840*2016/60Hz (YUV 4:2Υποστηρίζει απόσταση έως 300m μέσω OM3 MMF και SMF.
Οι παρατεταστές αποτελούνται από τρία μέρη ως εξής:
- Ένας πομπός, P/N: WLHDMI-304S-T
- Ένας δέκτης: WLHDMI-304S-R
- Δύο προσαρμογείς AC σε 110V-240V με DC 5V 1A έξοδο
Τεχνικές προδιαγραφές
-Προδιαγραφές
-Γενικές προδιαγραφές
|
|
Παράμετρος |
Προδιαγραφές |
|
Απόφαση |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
Συστατικά |
Δίοδοι λέιζερ στο ΤΜ |
1310nm FP λέιζερ και 1550nm PIN PD |
|
Φωτοδιόδια στο Rx Module |
1550nm FP λέιζερ και 1310nm PIN PD |
|
|
Φίλτρο WDM |
Ενσωματωμένο φίλτρο 1310nm/1550nm |
|
|
Ηλεκτρική |
Εισερχόμενα και εξερχόμενα σήματα |
Επίπεδο TMDS (συμμόρφωση με το DVI1.0) |
|
Ταχύτητα μεταφοράς δεδομένων (γραφητικά δεδομένα) |
Μέγιστο 3,4Gbps |
|
|
Μέγιστη συχνότητα ρολογιού των pixel |
340Mb/s |
|
|
Μέγιστη τιμή βίντεο |
10.3Gb/s |
|
|
Συνολικό Jitter στο τέλος της εξόδου Rx |
Μέγιστο 309 PS |
|
|
Διακοινοί διαστρέβλωσης |
Μέγιστο 6n |
|
|
Οπτική |
Προϋπολογισμός ισχύος σύνδεσης |
Min 8,5dB |
|
Μηχανικές |
Διάσταση της μονάδας (mm) |
59.5LX20.0WX10.5H |
|
Συνδετήρας |
Οπτικός σύνδεσμος |
1X συνδετήρας LC |
|
Ηλεκτρικός σύνδεσμος |
Συμπλέκτης HDMI |
|
|
Συνιστώμενη ίνα |
OM3 MM ίνες ή μονοτροπικές ίνες |
|
|
Επέκταση της απόστασης |
300 μέτρα |
|
Απόλυτες μέγιστες αξιολογήσεις
|
Παράμετρος |
Σύμβολο |
Ελάχιστο |
Μέγιστο |
Μονάδες |
|
Πρόσθετη τάση |
ΚΑΚ |
- 0 βαθμούς.3 |
+ 6.0 |
V |
|
Η τάση εισόδου και εξόδου |
Βιν/έξω |
- 0 βαθμούς.3 |
ΚΑΚ |
V |
|
Θερμοκρασία λειτουργίας |
Πάνω |
0 |
70 |
°C |
|
Σχετική υγρασία λειτουργίας |
Επικεφαλής |
5 |
80* |
% RH |
|
Θέρμανση αποθήκευσης |
Τσό |
- 40. |
+ 85 |
°C |
|
Σχετική υγρασία αποθήκευσης |
RHto |
5 |
95* |
% RH |
Συνθήκες λειτουργίας
Μονάδα μεταφοράς (μετατροπέας E-to-O)ερ); P/N WLHDMI-302S-T
|
|
Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τυπικό |
Μέγιστο |
Μονάδες |
|
Ηλεκτρική τροφοδοσία |
Πρόσθετη τάση |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Τρόπος τροφοδοσίας |
ΔΕΔ |
- |
280 |
320 |
mA |
|
|
Καταπολέμηση της εξουσίας |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Αρνηση τροφοδοσίας ρεύματος |
Επενδύσεις |
|
50 |
|
mVp-p |
|
|
ΤΜΔΣ |
Φορτίο εισόδου δεδομένων |
ΔΕΔ |
|
50 |
|
Ω |
|
Τετάρτη |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V |
|
|
Μονότερης εξόδου τάση κλίσης |
ΓΙΣΒΙΣΒΙΝΓ |
0.4 |
- |
0.8 |
V |
|
|
Οπτική σύνδεση |
10Μεταβιβαστής.2Gb/s |
|||||
|
Οπτική έξοδος |
Πο |
- Έξι.0 |
|
0 |
dBm |
|
|
Ποσοστό δεδομένων |
Β |
|
10.3 |
|
Gb/s |
|
|
Λαμβάνοντας μήκος κύματος |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Επείγοντα |
Εε... |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
Αποδέκτης 250Mb/s |
||||||
|
Λαμβάνοντας οπτική ισχύ |
Πο |
-25 |
|
0 |
dBm |
|
|
Ποσοστό δεδομένων |
Β |
|
250 |
|
Mbit/s |
|
|
Λαμβάνοντας μήκος κύματος |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Σημάδι εντοπίστε καλό |
SDg |
|
|
-25 |
dBm |
|
|
Αποτυχία ανίχνευσης σήματος |
SDf |
- 27 |
|
|
dBm |
|
|
Προϋπολογισμός ισχύος σύνδεσης |
Επικεφαλής |
9.0 |
|
|
dB |
|
|
Συνολικός Jitter |
Τριγίτερ |
|
|
309 |
σπ |
|
Μονάδα δέκτη· Δ/Χ: WLHDMI-302S-R:
|
|
Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τυπικό |
Μέγιστο |
Μονάδες |
|
Ηλεκτρική τροφοδοσία |
Πρόσθετη τάση |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Τρόπος τροφοδοσίας |
IRcc |
- |
280 |
320 |
mA |
|
|
Καταπολέμηση της εξουσίας |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Αρνηση τροφοδοσίας ρεύματος |
Επενδύσεις |
|
50 |
|
mVp-p |
|
|
ΤΜΔΣ |
Επεξεργασία δεδομένων |
ΔΕΔ |
|
50 |
|
Ω |
|
Τετάρτη |
GVCC |
+3.1 |
+3.3 |
+3.5 |
V |
|
|
Μονότερης εξόδου τάση κλίσης |
ΓΙΣΒΙΣΒΙΝΓ |
0.4 |
- |
0.8 |
V |
|
|
Οπτική σύνδεση |
10.2Gb/s Αποδέκτης |
|||||
|
Λαμβάνοντας οπτική ισχύ |
Πο |
-14 λεπτά.5 |
|
0 |
dBm |
|
|
Ποσοστό δεδομένων |
Β |
|
10.3 |
|
Gb/s |
|
|
Λαμβάνοντας μήκος κύματος |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Σημάδι εντοπίστε καλό |
SDg |
|
|
-14 |
dBm |
|
|
Αποτυχία ανίχνευσης σήματος |
SDf |
-15 |
|
|
dBm |
|
|
Προϋπολογισμός ισχύος σύνδεσης |
Επικεφαλής |
8.5 |
|
|
dB |
|
|
Συνολικός Jitter |
Τριγίτερ |
|
|
309 |
σπ |
|
|
Μεταδότης 250Mb/s |
||||||
|
Οπτική έξοδος |
Πο |
- Εννιά.0 |
|
-3 |
dBm |
|
|
Ποσοστό δεδομένων |
Β |
|
250 |
|
Mbit/s |
|
|
Λαμβάνοντας μήκος κύματος |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Επείγοντα |
Εε... |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Συνιστώμενες προδιαγραφές για καλώδια οπτικών ινών
|
Παράμετροι |
Προϋποθέσεις |
Προδιαγραφές |
|
Τύπος ινών |
|
OM3 MM Fiber ή SM Fiber |
|
Αποδυνάμωση καλωδίων ινών |
SM ίνες λ = 1310nm |
Μέγιστο 0,5 dB/km |
|
OM3 MM ίνες λ = 1310nm |
Μέγιστο 3,5 dB/km |
|
|
Απόσταση επέκτασης |
SM ίνες |
300 μέτρα |
|
OM3 MM ίνες |
300 μέτρα |
|
|
Σκίτ |
|
Μέγιστο 0,4n |
|
Αδυναμία εισαγωγής |
|
Μέγιστο 0,5 dB |
|
Συνολική οπτική εξασθένιση |
Σε επέκταση 330 ft (100 μέτρα) |
Μέγιστο 1,5 dB |
Σημείωση*: ορισμένοι πλαστικοί σύνδεσμοι για τη συμπίεση δύο συνδέσεων LC δεν μπορούσαν να χωρέσουν.
Σχεδίαση
Εγκατάσταση:
Σημείωση: Παρακαλείστε να εγκαταστήσετε το οπτικό HDMI extender σύμφωνα με το ακόλουθο βήμα, αν όχι, το extender
Δεν θα έπρεπε να λειτουργεί.
1. Συνδέστε το WLHDMI-304S-T στην πηγή βίντεο και συνδέστε το WLHDMI-304S-R στο
οθόνη·
2. Συνδέστε τη ίνα μεταξύ του WLHDMI-304S-T και του WLHDMI-304S-R,
3. Συνδέστε την εξωτερική παροχή ενέργειας στο WLHDMI-304S-T και στο WLHDMI-304S-R.
4.Εφαρμόστε την ισχύ στο σύστημα.
