Λεπτομέρειες:
|
| Συμμόρφωση HDMI: | HDMI 2,0 | Συμμόρφωση HDCP: | HDCP 2,2/HDCP 1,4 |
|---|---|---|---|
| Τηλεοπτικό εύρος ζώνης: | 18Gbps | Τηλεοπτικό ψήφισμα: | Μέχρι 4K60Hz 4:4:4 |
| Διάστημα χρώματος: | RGB/YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | προστασία ESD: | Πρότυπο ανθρώπινου σώματος — ±8kV (απαλλαγή κενών αέρος) &±4kV (απαλλαγή επαφών) |
| Κατοικία: | Περίφραξη μετάλλων | Χρώμα: | Μαύρος |
| Διαστάσεις: | Συσκευή αποστολής σημάτων/δέκτης: 61mm [W] Χ 88mm [Δ] Χ 18mm [Χ] | Βάρος: | Συσκευή αποστολής σημάτων: 160g, δέκτης: 155g |
| Παροχή ηλεκτρικού ρεύματος: | Εισαγωγή: Εναλλασσόμενο ρεύμα 100 - παραγωγή 240V 50/60Hz: ΣΥΝΕΧΈΣ ΡΕΎΜΑ 12V/1A | Κατανάλωση ισχύος: | 3.84 W |
| Επισημαίνω: | τηλεοπτικό διαλυτικό χρώματος 18Gbps HD,Τηλεοπτικό διαλυτικό χρώματος HDMI2.0 HD,18Gbps HDMI πέρα από το διαλυτικό χρώματος ΓΑΤΏΝ |
||

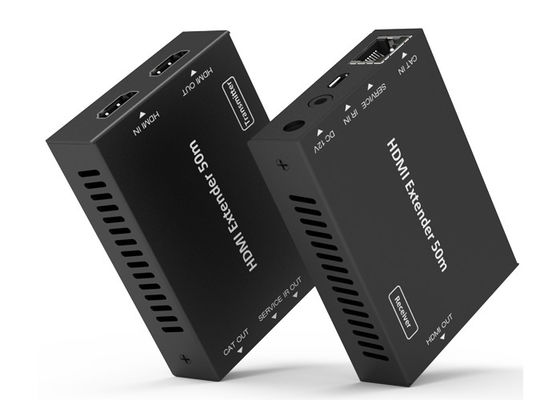

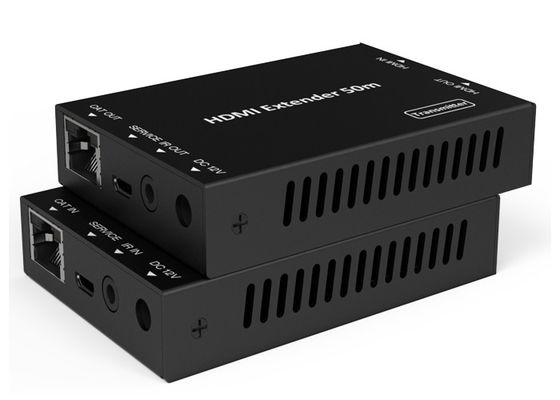

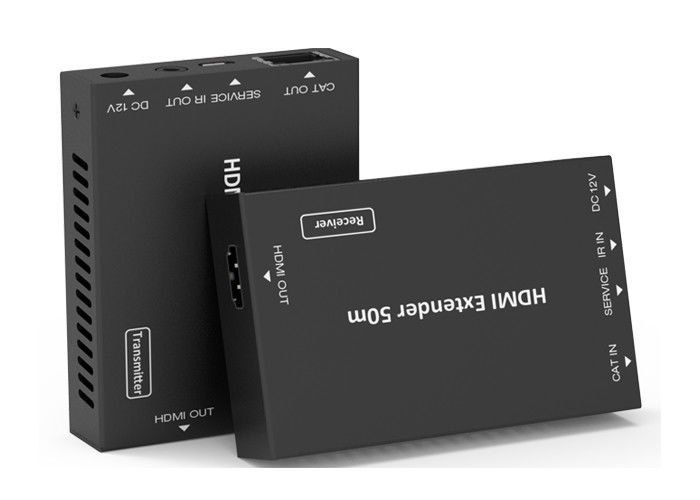

τηλεοπτικό διαλυτικό χρώματος 18Gbps HD 50 μέτρα HDMI πέρα από την περίφραξη μετάλλων ΓΑΤΏΝ
18Gbps HDMI πέρα από το διαλυτικό χρώματος ΓΑΤΏΝ 50 μέτρα
1. Εισαγωγή
Το διαλυτικό χρώματος HDMI 18Gbps μπορεί να επεκτείνει το υψηλό τηλεοπτικό/ακουστικό σήμα καθορισμού και το μονόδρομο IR, και η απόσταση είναι μέχρι 164ft/50 μέτρα μεταξύ της συσκευής αποστολής σημάτων και του δέκτη πέρα από ένα ενιαίο καλώδιο Cat5e/6. Υποστηρίζει το ψήφισμα μέχρι το 4K2K@60Hz 4:4:4, 18Gbps και HDCP 2,2. Επιπλέον, το διαλυτικό χρώματος είναι εξοπλισμένο με το μονόδρομο IR διασχίζει που επιτρέπει τον έλεγχο πηγής και μια παραγωγή βρόχων HDMI.
Το διαλυτικό χρώματος περιλαμβάνει δύο μονάδες: μονάδα συσκευών αποστολής σημάτων και μονάδα δεκτών. Η μονάδα συσκευών αποστολής σημάτων είναι αρμόδια για τη σύλληψη του σήματος εισαγωγής HDMI και φέρνει το σήμα μέσω ενός οικονομικώς αποδοτικού καλωδίου Cat6, και της εκπομπής των σημάτων ελέγχου IR. Η μονάδα δεκτών είναι αρμόδια για τη λήψη του σήματος HDMI και τη διαβίβαση του σήματος ελέγχου IR.
Το διαλυτικό χρώματος προσφέρει την καταλληλότερη λύση για την επέκταση HDMI άνω των ενιαίων Cat5e/6 με τη μεγάλης απόστασης ικανότητα, και είναι η τέλεια λύση για οποιαδήποτε εφαρμογή.
2. Χαρακτηριστικά γνωρίσματα
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 και DVI 1,0 υποχωρητικό
☆ Εύρος ζώνης υποστηρίξεων 18Gbps
☆ Το τηλεοπτικό ψήφισμα εισαγωγής και παραγωγής υποστηρίξεων μέχρι το 4k2k@60Hz 4:4:4, επεκτείνεται
απόσταση μέχρι 164ft/50 μέτρα
☆ Υποστηρίξεις μια παραγωγή βρόχων HDMI
☆ Οι υποστηρίξεις μονόδρομο IR διασχίζουν
☆ Λειτουργία υποστηρίξεων HDR
☆ Υποστηρίζει τη λειτουργία PoC (δύναμη πάνω στο καλώδιο), σημαίνει ότι καθεμία συσκευή αποστολής σημάτων
ή ο δέκτης είναι τροφοδοτημένος ανεφοδιασμός από 12V/1A τον προσαρμοστή δύναμης, άλλος όχι
παροχή ηλεκτρικού ρεύματος ανάγκης.)
☆ Αυτόματη λειτουργία αντιγράφων EDID υποστηρίξεων
☆ Συμπαγές σχέδιο για την εύκολη και εύκαμπτη εγκατάσταση.
3. Περιεχόμενο συσκευασίας
①Διαλυτικό χρώματος 1× HDMI 18Gbps (συσκευή αποστολής σημάτων)
②Διαλυτικό χρώματος 1× HDMI 18Gbps (δέκτης)
③1× καλώδιο αμμοστρωτικών μηχανών IR (1,5 μέτρα)
④καλώδιο δεκτών 1× 20~60KHz IR (1,5 μέτρα)
⑤Προσαρμοστής δύναμης κλειδώματος 1× 12V/1A
⑥4× τοποθετώντας αυτιά
⑦1× εγχειρίδιο χρηστών
4. Προδιαγραφές
| Τεχνικός | ||
| Συμμόρφωση HDMI | HDMI 2,0 | |
| Συμμόρφωση HDCP | HDCP 2,2/HDCP 1,4 | |
| Τηλεοπτικό εύρος ζώνης | 18Gbps | |
| Τηλεοπτικό ψήφισμα | Μέχρι 4K60Hz 4:4:4 | |
| Διάστημα χρώματος | RGB/YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| Βάθος χρώματος |
8/10/12-κομμάτι (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) οκτάμπιτος (4K60Hz 4:4:4) |
|
| Ακουστικά σχήματα HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby ψηφιακό, Dolby TrueHD, Dolby ψηφιακό συν (DD+), dts-ES, DTS HD κύριος, DTS hd-HRA, dts-Χ |
|
| Προστασία ESD | Πρότυπο ανθρώπινου σώματος — ±8kV (απαλλαγή κενών αέρος) &±4kV (απαλλαγή επαφών) | |
| Συνδέσεις | ||
| Συσκευή αποστολής σημάτων |
Εισαγωγές: τύπος Α 1x HDMI [θηλυκό 19-καρφιτσών] 1x ΥΠΗΡΕΣΙΑ [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] Αποτελέσματα: τύπος Α 1x HDMI [θηλυκό 19-καρφιτσών] 1x IR ΈΞΩ [3.5mm ο στερεοφωνικός μίνι-Jack] 1x ΓΑΤΑ ΕΞΩ [RJ45, θηλυκό 8 καρφιτσών] |
|
| Δέκτης |
Εισαγωγές: 1x IR ΜΈΣΑ [3.5mm ο στερεοφωνικός μίνι-Jack] 1x ΓΑΤΑ ΜΕΣΑ [RJ45, θηλυκό 8 καρφιτσών] 1x ΥΠΗΡΕΣΙΑ [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] Αποτελέσματα: τύπος Α 1x HDMI [θηλυκό 19-καρφιτσών] |
|
| Μηχανικός | ||
| Κατοικία | Περίφραξη μετάλλων | |
| Χρώμα | Μαύρος | |
| Διαστάσεις |
Συσκευή αποστολής σημάτων/δέκτης: 61mm [W] Χ 88mm [Δ] Χ 18mm [Χ] |
|
| Βάρος | Συσκευή αποστολής σημάτων: 160g, δέκτης: 155g | |
| Παροχή ηλεκτρικού ρεύματος |
Εισαγωγή: Εναλλασσόμενο ρεύμα 100 - 240V 50/60Hz Παραγωγή: ΣΥΝΕΧΈΣ ΡΕΎΜΑ 12V/1A |
|
| Κατανάλωση ισχύος | 3.84 W | |
| Λειτουργούσα θερμοκρασία | 32 - 104°F/0 - 40°C | |
| Θερμοκρασία αποθήκευσης | -4 - 140°F/-20 - 60°C | |
| Σχετική υγρασία | 20 - 90% RH (καμία συμπύκνωση) | |
| Ψήφισμα/απόσταση | 4K60 - Πόδια/μετρητές | 4K30 / 1080P - πόδια/μετρητές |
| CAT5e | 164ft/50M | 164ft/50M |
| CAT6/6a/7 | 197ft/60M | 230ft/70M |
| HDMI IN/OUT | 10ft/3M | 30ft/10M |
| Η χρήση «ασφάλιστρο του καλωδίου υψηλής ταχύτητας HDMI» συστήνεται ιδιαίτερα. | ||
5. Έλεγχοι και λειτουργίες λειτουργίας
5.1 επιτροπή συσκευών αποστολής σημάτων
| Αριθμός | Όνομα | Περιγραφή λειτουργίας |
| 1 | HDMI ΈΞΩ | Ο λιμένας παραγωγής βρόχων HDMI, συνδέει με τη συσκευή επίδειξης HDMI όπως η TV ή ο προβολέας με ένα καλώδιο HDMI. |
| 2 | HDMI ΜΈΣΑ | Ο λιμένας εισαγωγής HDMI, συνδέει με τη συσκευή πηγής HDMI όπως ο φορέας DVD ή PS4 με ένα καλώδιο HDMI. |
| 3 | ΓΑΤΑ ΕΞΩ | Συνδέστε με τη ΓΑΤΑ στο λιμένα στη πλευρά αποδοχής με ένα καλώδιο CAT6. |
| 4 |
Δείκτης δύναμης Λαμπτήρας (πράσινος) |
Ο λαμπτήρας θα φωτίσει πότε η συσκευή αποστολής σημάτων τροφοδοτείται επάνω. |
| 5 |
Σήμα στοιχείων Λαμπτήρας δεικτών (Πορτοκάλι) |
Ο λαμπτήρας θα φωτίσει πότε η συσκευή αποστολής σημάτων και ο δέκτης έχουν τη μετάδοση σημάτων. |
| 6 | Λιμένας ΥΠΗΡΕΣΙΩΝ | Για ενημερωμένη τη υλικολογισμικό χρήση. |
| 7 | IR ΈΞΩ | Συνδέστε με το ευρείας ζώνης καλώδιο αμμοστρωτικών μηχανών IR. Το σήμα IR είναι από το IR στο λιμένα του δέκτη. |
| 8 | Συνεχές ρεύμα 12V |
Η παροχή ΣΥΝΕΧΟΥΣ 12V/1A ηλεκτρικού ρεύματος βουλωμάτων στη μονάδα και συνδέει τον προσαρμοστή με μια έξοδο εναλλασσόμενου ρεύματος. (Σημείωση: Η λειτουργία PoC υποστηρίξεων διαλυτικών χρώματος, αυτό σημαίνει ότι είτε η συσκευή αποστολής σημάτων είτε ο δέκτης είναι τροφοδοτημένος ανεφοδιασμός από 12V/1A τον προσαρμοστή δύναμης, άλλο δεν χρειάζεται την παροχή ηλεκτρικού ρεύματος.) |
5.2 επιτροπή δεκτών
| Αριθμός | Όνομα | Περιγραφή λειτουργίας |
| 1 | HDMI ΈΞΩ | Ο λιμένας παραγωγής HDMI, συνδέει με τη συσκευή επίδειξης HDMI όπως η TV ή ο προβολέας με ένα καλώδιο HDMI. |
| 2 | ΓΑΤΑ ΜΕΣΑ | Συνδέστε με το λιμένα ΓΑΤΩΝ ΕΞΩ στο τέλος συσκευών αποστολής σημάτων με ένα καλώδιο CAT6. |
| 3 |
Δείκτης δύναμης Λαμπτήρας (πράσινος) |
Ο λαμπτήρας θα φωτίσει πότε ο δέκτης τροφοδοτείται επάνω. |
| 4 |
Σήμα στοιχείων Λαμπτήρας δεικτών (Πορτοκάλι) |
Ο λαμπτήρας θα φωτίσει πότε η συσκευή αποστολής σημάτων και ο δέκτης έχουν τη μετάδοση σημάτων. |
| 5 | Λιμένας ΥΠΗΡΕΣΙΩΝ | Για ενημερωμένη τη υλικολογισμικό χρήση. |
| 6 | IR ΜΈΣΑ | Συνδέστε με το ευρείας ζώνης καλώδιο δεκτών IR. Το σήμα IR θα στείλει στο λιμένα IR ΈΞΩ της συσκευής αποστολής σημάτων. |
| 7 | Συνεχές ρεύμα 12V |
Η παροχή ΣΥΝΕΧΟΥΣ 12V/1A ηλεκτρικού ρεύματος βουλωμάτων στη μονάδα και συνδέει τον προσαρμοστή με μια έξοδο εναλλασσόμενου ρεύματος. (Σημείωση: Η λειτουργία PoC υποστηρίξεων διαλυτικών χρώματος, αυτό σημαίνει ότι είτε η συσκευή αποστολής σημάτων είτε ο δέκτης είναι τροφοδοτημένος ανεφοδιασμός από 12V/1A τον προσαρμοστή δύναμης, άλλο δεν χρειάζεται την παροχή ηλεκτρικού ρεύματος.) |
5.3 καθορισμός καρφιτσών IR
Καθορισμός της καρφίτσας δεκτών και αμμοστρωτικών μηχανών IR όπως κατωτέρω:
Ο ακόλουθος είναι διάγραμμα συστημάτων IR για τη μέθοδο χρήσης καλωδίων IR.
6. Παράδειγμα εφαρμογής
