Λεπτομέρειες:
|
| Όνομα προϊόντος: | 7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Έξοδος 18 Ch Είσοδος | Εισροές: | Είσοδος 18 Ch X HDMI, DVI (1x), HDMI (1x), VGA (1x), SDI (1x), 1 θύρες εισόδου X4K HDMI |
|---|---|---|---|
| Αποδόσεις: | Θύρες εξόδου HDMI 16 καναλιών | Ανάλυση εισόδου: | XGA/SXGA/SXGA+/UVGA/WUXGA/1080p, κ.λπ., συμβατό με προσαρμοσμένη εξαιρετικά υψηλή ανάλυση |
| λογισμικό ελέγχου συστήματος: | Εφαρμογή Pro Ειδικό Λογισμικό Ελέγχου | Εξουσία: | Διπλό τροφοδοτικό 100AC~240VAC, 50/60Hz, πιο αξιόπιστη λειτουργία τροφοδοσίας με δυνατότητα εναλλαγή |
| Επισημαίνω: | Τηλεοπτικός ελεγκτής τοίχων SDI HDMI,τηλεοπτικός ελεγκτής τοίχων 7U HDMI,τηλεοπτικός ελεγκτής τοίχων 7U HD |
||

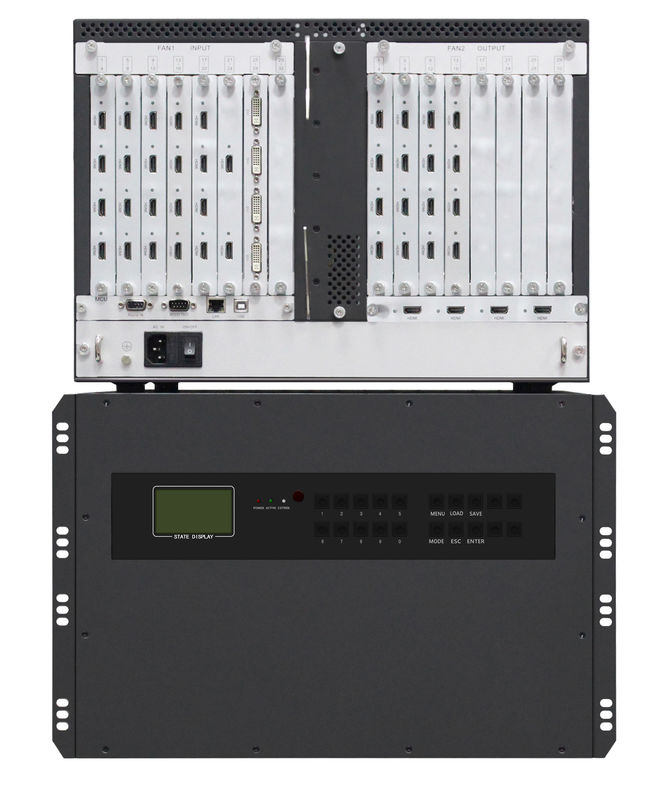

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch έξοδος 18 Ch εισόδου
Ελεγκτής τοίχου βίντεο HDMIΕισαγωγή:
| Τύπος | Άρθρο | Λεπτομερείς παράμετροι | ||||
| σασί | 1 U | 2U | 3.5 u | 7U | 12.5U | |
| Πίνακας ελέγχου | 1 | 1 | 1 | 1 | 1 | |
| Σλοτ επέκτασης | 1 | 1 | 3 | 1 | 1 | |
| Στροφές εισόδου/εξόδου για κάρτες | 2 | 4 | 8 | 16 | 36 | |
| Βάρος | 8.5 κιλά | 11 κιλά | 18 κιλά | 31.5 κιλά | 49 κιλά | |
| Μέγεθος (L) * (W) * (H) cm | 58*45*21 | 60*54*20 | 62*63*30 | 60*54*47 | 63*59*74 | |
| Κάρτα επιτροπής | Κάρτα εισόδου | Διάφορες κάρτες εισόδου μπορούν να συνδυαστούν αυθαίρετα: κάρτα πλακέτας DVI-I (υποστήριξη σύνθετο βίντεο, DVI, HDMIL, συστατικό, VGA), κάρτα εισόδου 4K, κάρτα SDI, εισόδου IP. - STD boad, information publishing board, κλπ. | ||||
| κάρτα εξόδου | κάρτα HDMI (ενσωματωμένο ήχο), κάρτα HDMI (ενσωματωμένο ήχο + θύρα ήχου 3,5 mm) | |||||
| Έλεγχος | Μέθοδος επικοινωνίας | Υποστήριξη ελέγχου δικτύου TCP και ελέγχου σειριακής θύρας. Υποστήριξη RS232 και RS485 loop out | ||||
| Έλεγχος CMS | Λογισμικό DIMP | |||||
| Έλεγχος BS | Δεν χρειάζεται να εγκαταστήσετε κάποιο λογισμικό πελάτη | |||||
| Διατραπεζικό σύστημα ελέγχου | Υποστήριξη windows, IOS MACOS, Android, Linux | |||||
Ελεγκτής τοίχου βίντεο HDMI με χρήση πεδίων εφαρμογής:
![]()
Βασικές γιορτές:
1. POP Picture Out Picture Mode: Επικαιροποίηση της εικόναςΠολλαπλά ή μερικά σήματα εμφανίζονται σε πλήρη οθόνη ή σε μερική οθόνη
σε οποιοδήποτε ορθογώνιο σχήμα, ένα μόνο πάνελ μπορεί να δημιουργήσει το πολύ 4 παράθυρα βίντεο.
![]()
Σχήμα 2.2 Ρύθμιση POP Tile
2Μια μόνο οθόνη μπορεί να δημιουργήσει 16 παράθυρα βίντεο το πολύ:στην ίδια ολική οθόνη, μπορεί να ορίσει 4 περιοχές CBD,
Κάθε CBD μπορεί να ανοίξει 4 παράθυρα, δηλαδή μία μόνο οθόνη μπορεί να δημιουργήσει το πολύ 16 παράθυρα.
![]()
3. PIP λειτουργία:χρησιμοποιεί μια συγκεκριμένη εικόνα ως φόντο, τα άλλα παράθυρα βίντεο υιοθετούν τη λειτουργία πλακιδίων.
![]()
4. Επικάλυψη λειτουργίας:Χρησιμοποιήστε ένα συγκεκριμένο κανάλι ως φόντο, τα άλλα κανάλια εμφανίζονται επίσης
στην οθόνη με το επικαλυπτόμενο μέρος αόρατο.
![]()
5.Σκάλωση και τοποθέτηση:Το μέγεθος είναι κλιμακώσιμο και η θέση ρυθμιζόμενη.
![]()
6Τεχνολογία ασπίδας άκρου:Υπό την παραδοσιακή τεχνολογία σύνδεσης, όταν αντιμετωπίζεται με τοίχο βίντεο
που αποτελούνται από οπίσθιο προβολέα, οθόνη τηλεόρασης, LCD/PDP ή DLP, CRT, καθώς οι εικόνες τους συνδυάζονται μετά από
Οι διακοπές και οι παρακείμενες οθόνες δεν μπορούν να εμφανίσουν την άκρη της κοπής λόγω των κενών, η συνολική εικόνα
θα γίνει ανώμαλο αφύσικα.
Μέσα από την επεξεργασμένη ρύθμιση των pixel και το σήμα άκρη αυθόρμητα επεκταθεί, το μέρος κάλυψη άκρη
Κατά τη διάρκεια της αποδιορθώσεως, οι χρήστες χρειάζονται μόνο να εισάγουν στο
το λογισμικό ελέγχου, την τιμή μεγέθους της μονάδας οθόνης και την προσέγγιση της τιμής πλάτους του πίσω άκρου,
Θα υπολογίσει αυτόματα το απαιτούμενο εύρος ασπίδας και θα κάνει τη μάσκα με τις μοναδικές μας τεχνικές.
7Τεχνολογία τελικής ρύθμισης:Κάντε ρύθμιση σε ένα μόνο pixel από το πλέξιμο του οθόνης άκρη μέσω του
λειτουργία του λογισμικού ελέγχου ώστε να επιτευχθεί απρόσκοπτη σύνδεση.
πίσω προβολή, οθόνη DLP κλπ.
![]()
8. Χρήστης-προσδιορισμένες λειτουργίες:Προσφέρουμε άφθονες λειτουργίες αναλογικών τρόπων, υπάρχουν 30 ενσωματωμένες μεθόδους καθορισμένες από τον χρήστη,
και πολλές εξωτερικές λειτουργίες που ανατίθενται από τον χρήστη, και το πάνελ αφής υποστηρίζεται όπως το Crestron.
9.Ρυθμίσεις παραμέτρων εικόνας (ισορροπία λευκού/ φωτεινότητα/ αντίθεση/ κορεσμό):
Όλες οι παραμέτρους ορίζονται ως πρότυπη κατάσταση όταν τα αγαθά αφήνουν το εργοστάσιο, οι χρήστες μπορούν να ρυθμίσουν
Για παράδειγμα, ο χρήστης μπορεί να ρυθμίσει την ισορροπία λευκού σε κάθε έξοδο
να επιτυγχάνεται όσο το δυνατόν πιο τέλεια κατάσταση της συνολικής ισορροπίας λευκών του τοίχου τηλεόρασης/του τοίχου διασύνδεσης.
10. Εμφάνιση λογότυπου στο παρασκήνιο (προσαρμοσμένη απαίτηση):διαθέσιμη ως οθόνη λογότυπου σε φόντο,
Σύμφωνα με την απαίτηση του πελάτη, θα αποθηκεύσουμε τις εικόνες διαίρεσης στις αντίστοιχες διεπαφές,
το λογότυπο φόντου μπορεί να συνδυαστεί σε μια πλήρη εικόνα, κάθε λογότυπο φόντου στην οθόνη μπορεί να ενεργοποιηθεί
ή απενεργοποιείται και μπορεί να αντικατασταθεί ελεύθερα όπως χρειάζεται.
Χρησιμοποιώντας την εφαρμογή:
![]()
7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch έξοδος 18 Ch εισόδου
