SDI στο μετατροπέα HDMI

1. Εισαγωγή

Το ΜΙΝΙ SDI στο μετατροπέα HDMI επιτρέπει το SD-SDI, hd-SDI και τα σήματα 3g-SDI που αποδεικνύονται στις επιδείξεις HDMI εξασφαλίζοντας υψηλά ποσοστά δυαδικών ψηφίων 2,970 Gbit/s για να δώσουν εσείς επισημαίνουν γρήγορα τη μετάδοση χωρίς οποιαδήποτε απώλεια. Για τους επαγγελματίες αυτό σημαίνει ότι είναι τώρα ευκολότερο να διανεμηθεί και να επεκταθεί το σήμα 3G σας SDI δίνοντας σας τη δυνατότητα να επιδείξει την εργασία σας για τις επιδείξεις HDMI χάρι χτισμένη στο μετατροπέα HDMI.

2. Χαρακτηριστικά γνωρίσματα

1. Λειτουργία σε 2.970Gbit/s, 1.485Gbit/s και 270Mbits/s

2. Υποστηρίξεις SMPTE 425M, SMPTE 424M, SMPTE 292M, SMPTE 259m-γ

3. Η εξισωμένη και επαν-χρονομετρημένη παραγωγή βρόχων ενσωμάτωσε το ακουστικό de -de-embedder γιατί ένα μέγιστο 8 διοχετεύει, ήχος 48 kHz

4. Μετατροπή από SMPTE 425M επίπεδο Β για να ισοπεδώσει το Α 1080p 50/59.94/60 4:2:2 10 μπιτ

5. Συνδέστε με άλλες μονάδες για να επεκτείνετε το σήμα σας πέρα από τις μεγάλες αποστάσεις

• Συσκευασία

• 3G SDI στο μετατροπέα HDMI

• 5V προσαρμοστής παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος

• Εγχειρίδιο λειτουργίας

4. Προδιαγραφή

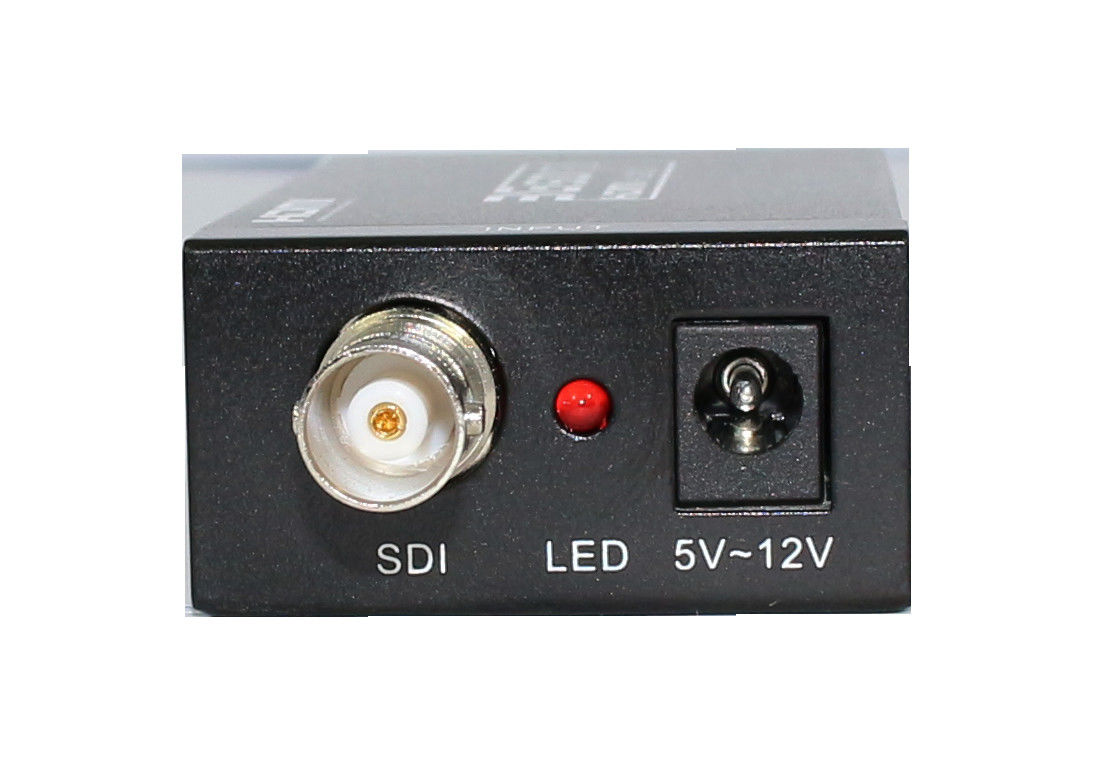

Λιμένας .................................................................... 1 Χ BNC εισαγωγής (sdi/hd-sdi/3g-SDI)

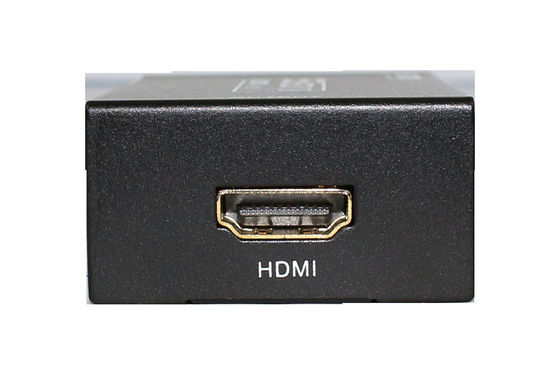

Λιμένας .................................................................. 1 Χ HDMI παραγωγής

Ποσοστά μετάδοσης SDI ............................................... 2.970 Gbit/s και 2.970/1.001 Gbit/s

In/Output ψήφισμα ..................................................... 480i, 576i, το 720p@50/59,94, 60, το 1080i@50/59.94/60

το 1080p@23.97/24/25/29.97/30/50/59.94/60

Παροχή ηλεκτρικού ρεύματος ............................................................... Συνεχές ρεύμα 5V -12V

Ανθρώπινο σώμα πρότυπο ±8kV προστασίας ESD ............................................................ (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών)

Διάσταση ..................................................................... 80mm X 41mm X.25 χιλ.

Βάρος ........................................................................... 150g

Λειτουργούσα θερμοκρασία .................................................. 0°C ~ 40°C/32°F ~ 104°F

Θερμοκρασία αποθήκευσης ..................................................... -20°C ~ 60°C/-4°F ~ 140°F

Σχετική υγρασία ............................................................. 20 ~ 90% RH (Non-condensing)

Κατανάλωση ισχύος (Max) ................................................ 5W

5. Διάγραμμα εφαρμογής:
