Λεπτομέρειες:
|
| Συμμόρφωση HDMI: | HDMI 1,4 | Συμμόρφωση HDCP: | HDCP 1,4 |
|---|---|---|---|
| Τηλεοπτικό εύρος ζώνης: | 4.95Gbps | Τηλεοπτικά ψηφίσματα: | το μέγιστο μέχρι 1920× το 1080P@60Hz |
| Βάθος χρώματος: | οκτάμπιτος | Διάστημα χρώματος: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Αναλογικά ακουστικά σχήματα: | LPCM2.0 44.1KHz 48KHz | Προστασία ESD: | Πρότυπο ανθρώπινου σώματος: ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
| Λιμένες εισαγωγών: | τύπος Α [θηλυκό 19-καρφιτσών] 1x SEVICER 4x HDMI [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] | Λιμένες αποτελεσμάτων: | ήχος VGA τύπων Α [θηλυκό 19-καρφιτσών] 1x 1x HDMI [VGA-δ] 1x [3.5mm ο στερεοφωνικός μίνι-Jack] |
| Κατοικία: | Περίφραξη μετάλλων | Χρώμα: | Μαύρος |
| Διαστάσεις: | 185mm (W)×111.8mm (D)×21mm (η) | Βάρος: | 500g |
| Παροχή ηλεκτρικού ρεύματος: | Εισαγωγή: AC100~240V 50/60Hz, παραγωγή: DC12V/1A (πρότυπα US/EU, CE/FCC/UL επικυρωμένο) | Κατανάλωση ισχύος: | 5.28W (ανώτατος) |
| Λειτουργούσα θερμοκρασία: | 0°C ~ 40°C/32°F ~ 104°F | Θερμοκρασία αποθήκευσης: | -20°C ~ 60°C/-4°F ~ 140°F |
| Σχετική υγρασία: | 20~90% RH (non-condensing) | ||
| Επισημαίνω: | 4x1 Multiviewer,Τετράγωνο 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
Μέγιστο 1920×1080P 60Hz HDMI τηλεοπτικό ψήφισμα τετραγώνων 4x1 Multiviewer
Πολυ-θεατής τετραγώνων HDMI 4×1
1. Εισαγωγή
Ο πολυ-θεατής τετραγώνων υψηλής επίδοσης 4×1 υποστηρίζει τέσσερις διαδρομές HDMI που το υψηλό περιεχόμενο εισαγωγής καθορισμού επιδεικνύεται σε μια οθόνη HDMI και μια οθόνη VGA ταυτόχρονα. Υποστηρίζει την αναλογική ακουστική παραγωγή που μπορεί να είναι επιλεγμένη διαφορετική πηγή εισαγωγής. Υποστηρίξεις πέντε τρόποι επίδειξης πολυ-άποψης. Το ψήφισμα παραγωγής μπορεί να ρυθμιστεί και υποστηρίζει το μέγιστο μέχρι 1920× το 1080@60Hz. Το προϊόν μπορεί να ελεγχθεί μέσω του μετώπου - κουμπί επιτροπής και τηλεχειρισμός.
2. Χαρακτηριστικά γνωρίσματα
☆ HDMI 1,4, HDCP 1,4 υποχωρητικό
☆ Το ψήφισμα εισαγωγής μπορεί να αυτοματοποιήσει την αναγνώριση.
(480i~1080P60,800x600~1920x1080)
☆ Το ψήφισμα παραγωγής μπορεί να επιλεχτεί από το κουμπί -επιτροπής και τον τηλεχειρισμό, το μέγιστο μέχρι το 1080P@60Hz (το 1920x1080P@60Hz, το 1280x720P@60Hz)
☆ Ακουστικές υποστηρίξεις LPCM 2CH
☆ Υποστηρίξεις 1/2/4 τρόποι πολυ-άποψης παραθύρων
☆ Ο έλεγχος είναι μέσω του κουμπιού -επιτροπής και του τηλεχειρισμού
3. Περιεχόμενο συσκευασίας
①Πολυ-θεατής τετραγώνων 1× HDMI 4×1
②Προσαρμοστής ΣΥΝΕΧΟΎΣ δύναμης 1× 12V/1A
③1× τηλεχειρισμός
④2× τοποθετώντας αυτιά
⑤1× εγχειρίδιο χρηστών

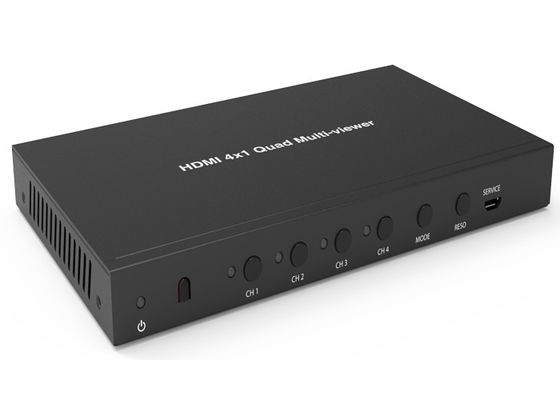

Όπως κατωτέρω είναι οι εικόνες για τον πολυ-θεατή τετραγώνων HDMI 4×1.
4. Προδιαγραφές
|
Τεχνικός |
|
|
Συμμόρφωση HDMI |
HDMI 1,4 |
|
Συμμόρφωση HDCP |
HDCP 1,4 |
|
Τηλεοπτικό εύρος ζώνης |
4.95Gbps |
|
Τηλεοπτικά ψηφίσματα |
το μέγιστο μέχρι 1920× το 1080P@60Hz |
|
Βάθος χρώματος |
οκτάμπιτος |
|
Διάστημα χρώματος |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
Αναλογικά ακουστικά σχήματα |
LPCM2.0 44.1KHz 48KHz |
|
Προστασία ESD |
Πρότυπο ανθρώπινου σώματος: ±8kV (απαλλαγή κενών αέρος), ±4kV (απαλλαγή επαφών) |
|
Συνδέσεις |
|
|
Λιμένες εισαγωγών |
τύπος Α 4x HDMI [θηλυκό 19-καρφιτσών] 1x SEVICER [μικροϋπολογιστής USB, λιμένας αναπροσαρμογών] |
|
Λιμένες αποτελεσμάτων |
τύπος Α 1x HDMI [θηλυκό 19-καρφιτσών] 1x VGA [VGA-δ] 1x ήχος [3.5mm ο στερεοφωνικός μίνι-Jack] |
|
Μηχανικός |
|
|
Κατοικία |
Περίφραξη μετάλλων |
|
Χρώμα |
Μαύρος |
|
Διαστάσεις |
185mm (W)×111.8mm (D)×21mm (η) |
|
Βάρος |
500g |
|
Παροχή ηλεκτρικού ρεύματος |
Εισαγωγή: AC100~240V 50/60Hz, παραγωγή: DC12V/1A (Πρότυπα US/EU, CE/FCC/UL επικυρωμένο) |
|
Κατανάλωση ισχύος |
5.28W (ανώτατος) |
|
Λειτουργία Θερμοκρασία |
0°C ~ 40°C/32°F ~ 104°F |
|
Θερμοκρασία αποθήκευσης |
-20°C ~ 60°C/-4°F ~ 140°F |
|
Σχετική υγρασία |
20~90% RH (non-condensing) |
5. Έλεγχοι και λειτουργίες λειτουργίας

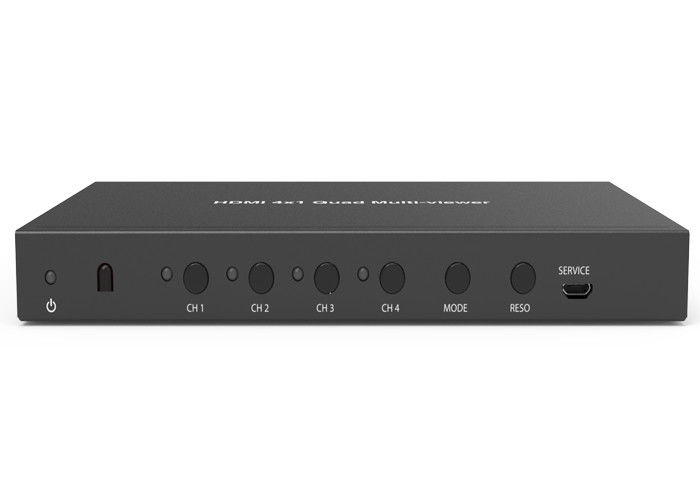

5.1 μέτωπο - επιτροπή
|
Αριθμός |
Όνομα |
Περιγραφή λειτουργίας |
|
1 |
ΔΥΝΑΜΗ ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
Η θέληση των οδηγήσεων φωτίζει πράσινο όταν είναι η μονάδα εργασία, κόκκινο όταν είναι η μονάδα στον εφεδρικό τρόπο. |
|
2 |
IR |
Παράθυρο δεκτών IR. Δέχεται το σήμα τηλεχειρισμού αυτής της συσκευής μόνο. |
|
3 |
CH1/CH2/CH3/CH4 κουμπί |
Επιλέξτε το κουμπί καναλιών εισαγωγής (παρακαλώ δείτε «6. Περιγραφή λεπτομέρειας επιδείξτε των τρόπων»). |
|
4 |
Κουμπί ΤΡΟΠΟΥ |
Πιέστε αυτό το κουμπί στην κυκλική παραγωγή τρόπου επίδειξης επιλογής (παρακαλώ δείτε «6. Περιγραφή λεπτομέρειας επιδείξτε των τρόπων»). Πιέστε αυτό το κουμπί μέχρι 5s, η οθόνη παραγωγής είναι πλήρης οθόνη και ίση επίδειξη αναλογίας. |
|
5 |
RESO |
Ψήφισμα παραγωγής ανακύκλωσης επίλεκτο διαφορετικό. Πιέστε αυτό το κουμπί μέχρι 5s στο άνοιγμα ή το κλείσιμο του πλαισίου επίδειξης παραθύρων. |
|
6 |
Λιμένας ΥΠΗΡΕΣΙΩΝ |
Αναπροσαρμογή Fireware χρησιμοποιούμενη. (Χρήση κατασκευής μόνο.) |

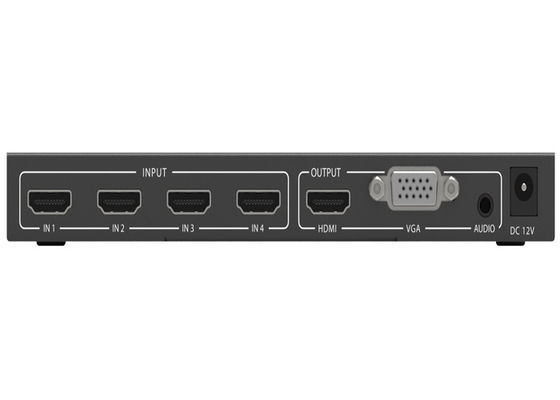

5.2 οπίσθια επιτροπή
|
Αριθμός |
Όνομα |
Περιγραφή λειτουργίας |
|
1 |
ΕΙΣΑΓΩΓΉ HDMI |
Συνδέστε με τη συσκευή πηγής HDMI όπως DVD φορέας ή PS4. |
|
2 |
ΠΑΡΑΓΩΓΉ HDMI |
Συνδέστε με τη συσκευή επίδειξης HDMI όπως η TV ή προβολέας. |
|
3 |
ΠΑΡΑΓΩΓΉ VGA |
Ο λιμένας παραγωγής VGA, αυτό το σήμα παραγωγής λιμένων είναι ο ίδιος με το λιμένα παραγωγής HDMI. |
|
4 |
ΑΚΟΥΣΤΙΚΗ ΠΑΡΑΓΩΓΗ |
Αναλογικός ακουστικός λιμένας παραγωγής. (Σημείωση: Εάν η παραγωγή HDMI είναι ΤΡΌΠΟΣ 1, η ακουστική παραγωγή ακολουθεί το τηλεοπτικό περιεχόμενο. Εάν η παραγωγή HDMI είναι ΤΡΌΠΟΣ 2/3/4/5, πιέστε CH1/CH2/CH3/CH4 μέχρι 5s στην επιλογή της ακουστικής παραγωγής ή τη χρησιμοποίηση του τηλεχειρισμού στην κυκλική ακουστική παραγωγή επιλογής. Η θέση προεπιλογής είναι οθόνη CH1 ακουστική παραγωγή.) |
|
5 |
Συνεχές ρεύμα 12V |
Συνδέστε την παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 12V/1A με τη μονάδα και σύνδεσε τον προσαρμοστή με μια έξοδο εναλλασσόμενου ρεύματος. |
6. Τρόποι επίδειξης
Ο πολυ-θεατής τετραγώνων έχει 5 τρόπους επίδειξης. Παρακαλώ δείτε την κάτωθι περιγραφή λεπτομέρειας.
ΤΡΟΠΟΣ 1: Ο πολυ-θεατής τετραγώνων θα επιδείξει χωριστά τέσσερις εισαγωγές HDMI. Πιέστε την -επιτροπή κουμπιών CH1/CH2/CH3/CH4 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 1/2/3/4 κουμπιά στην επιλογή της πηγής εισαγωγής, το αντίστοιχο φως -επιτροπής είναι.
ΤΡΟΠΟΣ 2: Ο πολυ-θεατής τετραγώνων διαιρεί τέσσερις εισαγωγές HD με το ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Η -επιτροπή τέσσερα φω'τα είναι ανοικτή. Στο παράθυρο CH1, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH1 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 1 κουμπί στην κυκλική επιλογή τέσσερα πηγή εισαγωγών. Στο παράθυρο CH2, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH2 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 2 κουμπί στην κυκλική επιλογή τέσσερα πηγή… κ.λπ. εισαγωγών.
Το υπόλοιπο μπορεί να γίνει με τον ίδιο τρόπο.
ΤΡΟΠΟΣ 3: Ο πολυ-θεατής τετραγώνων διαιρεί τέσσερις εισαγωγές και την επίδειξη HD σε μια οθόνη. Η -επιτροπή τέσσερα φω'τα είναι ανοικτή. Η μέθοδος λειτουργίας είναι η ίδια με τον ΤΡΟΠΟ 2.
ΤΡΟΠΟΣ 4: Ο πολυ-θεατής τετραγώνων διαιρεί δύο εισαγωγές HD με το ίδιο μέγεθος και την επίδειξη σε μια οθόνη. Τα φω'τα -επιτροπής CH1/CH2 είναι ανοικτά. Στο παράθυρο CH1, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH1 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 1 κουμπί στην κυκλική επιλογή τέσσερα πηγή εισαγωγών. Στο παράθυρο CH2, μπορείτε να πιέσετε την -επιτροπή κουμπιών CH2 ή το χρησιμοποιώντας τηλεχειρισμό IR η πηγή 2 κουμπί στην κυκλική επιλογή τέσσερα πηγή εισαγωγών.
ΤΡΟΠΟΣ 5: Ο πολυ-θεατής τετραγώνων διαιρεί τέσσερις εισαγωγές και την επίδειξη HD σε μια οθόνη. Η -επιτροπή τέσσερα φω'τα είναι ανοικτή. Η μέθοδος λειτουργίας είναι η ίδια με τον ΤΡΟΠΟ 2.
7. Τηλεχειρισμός
: Πιέστε αυτό το κουμπί στον καθορισμό του εφεδρικού τρόπου, πιέστε αυτό το κουμπί πάλι στη δύναμη στη μονάδα.
: Πιέστε αυτό το κουμπί στο άνοιγμα ή το κλείσιμο του πλαισίου παραθύρων επίδειξης.
RES. : Πιέστε αυτό το κουμπί στο κυκλικό ψήφισμα παραγωγής επιλογής.
Τρόπος:
: Πιέστε αυτά τα κουμπιά
επιλογή του τρόπου επίδειξης παραγωγής.
8. Παράδειγμα εφαρμογής
