Λεπτομέρειες:
|
| Συμμόρφωση SDI: | 3G/HD/SD SDI | Απόσταση: | 5KM |
|---|---|---|---|
| Ανώτατο ψήφισμα: | το 1080P@60Hz | TX συνδετήρες: | (1) SDI μέσα, (1) ST |
| RX συνδετήρες: | (1) SDI έξω, (1) ST | Διαστάσεις: | 95 X 16 X 22mm (L/W/H) |
| Επισημαίνω: | Τηλεοπτικό διαλυτικό χρώματος SDI HD,τηλεοπτικό διαλυτικό χρώματος 5km HD,3G διαλυτικό χρώματος SDI |
||

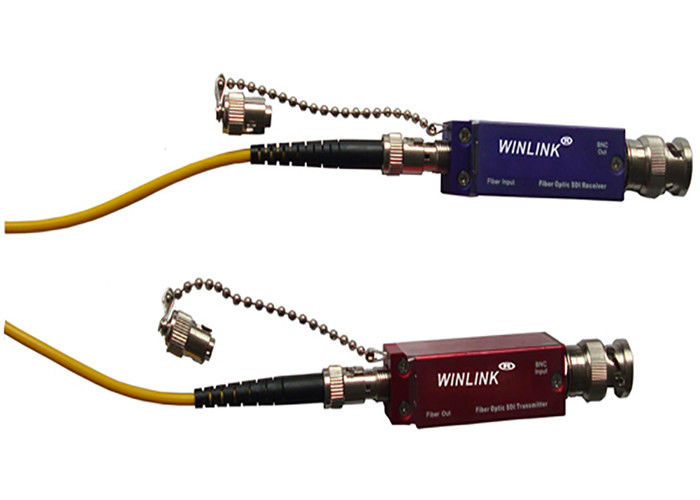

1080P ΜΙΝΙ τηλεοπτικό διαλυτικό χρώματος 3G SDI HD
1. Περιγραφή προϊόντων:
Το διαλυτικό χρώματος ινών Lightspeed 3g-SDI επεκτείνει το σήμα τρισδιάστατος-SDI άνω των μιας Single-Mode ίνας, η απόσταση είναι μέχρι 5km, υποστηρίζει SMPTE424M (3g-SDI), smpte-292M (hd-SDI) και smtpe-259 (SD-SDI). 1080P το ΜΙΝΙ τηλεοπτικό διαλυτικό χρώματος 3G SDI HD έχει έναν συνδετήρα ινών του ST
και ένας ηλεκτρονικός συνδετήρας 75ohm BNC, η συμπαγής περίπτωση μετάλλων παρέχει την καλή εκτέλεση της EMI και εύκολος να εγκαταστήσει.
2. Κανονικός και ανίχνευση μηχανικών βλαβών:
| Σύμβολο οδηγήσεων | Χρώμα | TX δείκτης | RX δείκτης |
| Σύνδεση | Πράσινος |
Για τη σύνδεση ινών: Οδηγήσεις σε: Εργασία λέιζερ |
Για τη σύνδεση ινών: Οδηγήσεις σε: Λάβετε το οπτικό σήμα. |
| SIG | Πράσινος |
Για το σήμα SDI: Οδηγήσεις σε: Η μονάδα TX λαμβάνει το σήμα πηγής SDI. |
Για το SDI Signa: Οδηγήσεις σε: Η παραγωγή σημάτων SDI είναι κανονική. |
| PWR | Κόκκινος | Δείκτης παροχής ηλεκτρικού ρεύματος: Οδηγήσεις σε: Η παροχή ηλεκτρικού ρεύματος λειτουργεί. | Δείκτης παροχής ηλεκτρικού ρεύματος: Οδηγήσεις σε: Η παροχή ηλεκτρικού ρεύματος λειτουργεί. |
| Όνομα προϊόντων | 1080P ΜΙΝΙ τηλεοπτικό διαλυτικό χρώματος 3G SDI HD | ||
3. Στέλνοντας ομάδα:
| στοιχεία | Qty. | Μονάδα |
| Συσκευή αποστολής σημάτων | 1 | κομμάτι |
| Δέκτης | 1 | κομμάτι |
| Καλώδιο USB | 2 | PC |
|
Εγχειρίδιο χρήστη
|
1 | κομμάτι |

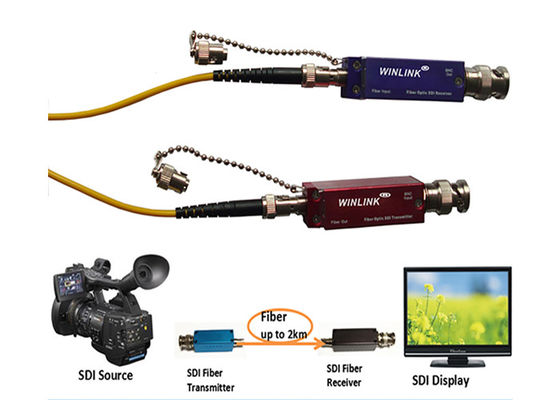

4. Διάγραμμα εφαρμογής του ΜΊΝΙ 3G SDI HD τηλεοπτικού διαλυτικού χρώματος 1080P:
